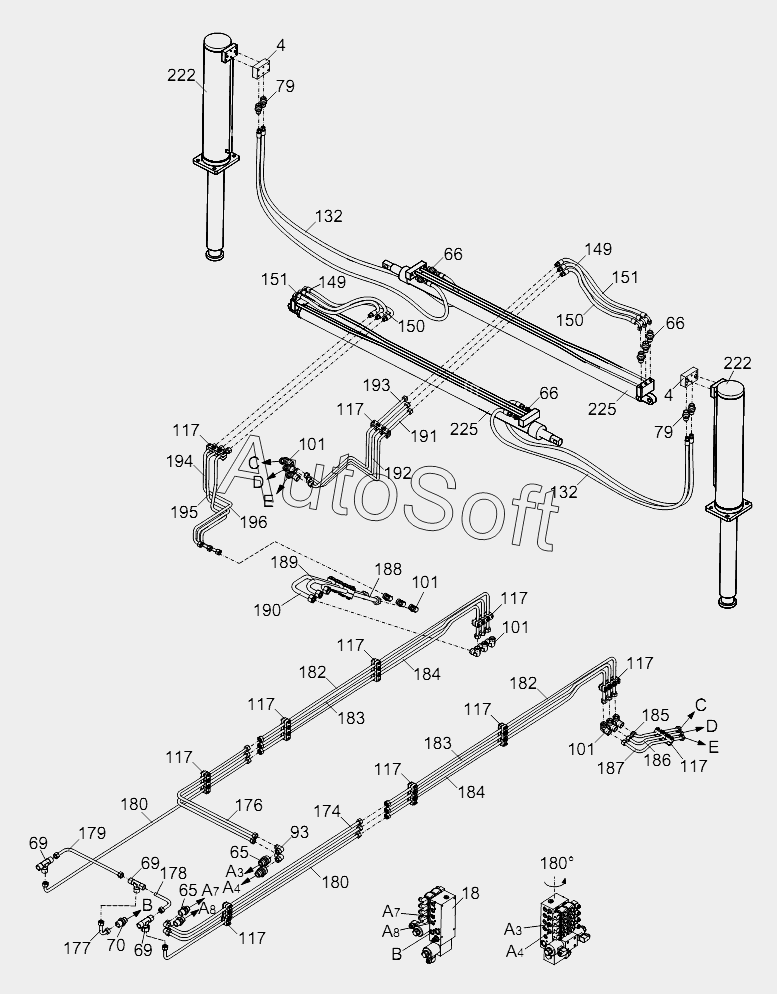

Каталог запасных частей к технике: Zoomlion RT-35 (2013). PIPE LAYOUT DRAWING, CHASSIS HYDRAULIC SYSTEM (REAR OUTRIGGER) D00755701720000001Y
4
4
18
65
65
66
66
66
69
69
69
70
79
79
93
101
101
101
101
117
117
117
117
117
117
117
117
117
117
117
132
132
149
149
150
150
151
151
174
176
177
178
179
180
180
182
182
183
183
184
184
185
186
187
188
189
190
191
192
193
194
195
196
222
222
225
225
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00755701720000001 | 0***1 | Pipe layout drawing, chassis hydraulic syste m | |
| 4 | 1***5 | Hydraulic lock | |
| 18 | 1***8 | Outrigger control valve | |
| 65 | 1***4 | Fitting | |
| 66 | 1***8 | Fitting | |
| 69 | 1***7 | Tee union | |
| 70 | 1***5 | Fitting | |
| 79 | 1***2 | Fitting | |
| 93 | 1***5 | Fitting | |
| 101 | 1***2 | Fitting | |
| 117 | 1***1 | Pipe clamp | |
| 132 | 1***2 | Hose assy | |
| 149 | 1***9 | Hose assy | |
| 150 | 1***0 | Hose assy | |
| 151 | 1***1 | Hose assy | |
| 174 | 0***0 | Steel pipe assy | |
| 176 | 0***0 | Steel pipe assy | |
| 177 | 0***0 | Steel pipe assy | |
| 178 | 0***0 | Steel pipe assy | |
| 179 | 0***0 | Steel pipe assy | |
| 180 | 0***0 | Steel pipe assy | |
| 182 | 0***0 | Steel pipe assy | |
| 183 | 0***0 | Steel pipe assy | |
| 184 | 0***0 | Steel pipe assy | |
| 185 | 0***0 | Steel pipe assy | |
| 186 | 0***0 | Steel pipe assy | |
| 187 | 0***0 | Steel pipe assy | |
| 188 | 0***0 | Steel pipe assy | |
| 189 | 0***0 | Steel pipe assy | |
| 190 | 0***0 | Steel pipe assy | |
| 191 | 0***0 | Steel pipe assy | |
| 192 | 0***0 | Steel pipe assy | |
| 193 | 0***0 | Steel pipe assy | |
| 194 | 0***0 | Steel pipe assy | |
| 195 | 0***0 | Steel pipe assy | |
| 196 | 0***0 | Steel pipe assy | |
| 222 | 0***0 | Vertical cylinder | |
| 225 | 0***0 | Horizontal cylinder |
