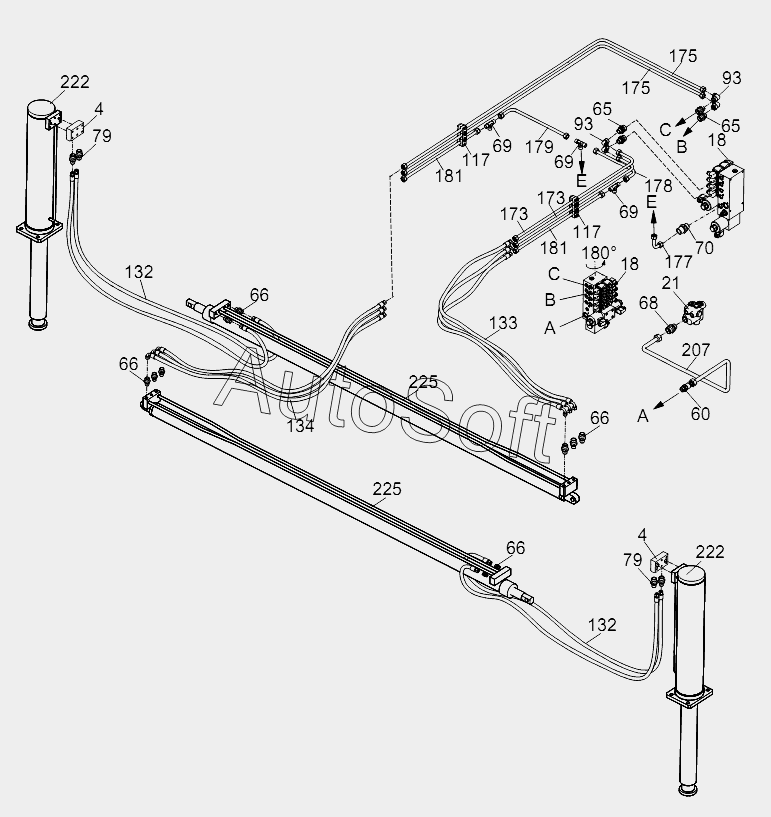

Каталог запасных частей к технике: Zoomlion RT-35 (2013). PIPE LAYOUT DRAWING, CHASSIS HYDRAULIC SYSTEM (FRONT OUTRIGGER) D00755701720000001Y
117
117
225
225
222
222
207
181
181
179
178
177
175
175
173
173
134
133
132
132
93
93
79
79
70
69
69
69
68
66
66
66
66
65
65
60
21
18
18
4
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00755701720000001 | 0***1 | Pipe layout drawing, chassis hydraulic syste m | |
| 4 | 1***5 | Hydraulic lock | |
| 18 | 1***8 | Outrigger control valve | |
| 21 | 1***9 | Fluid filling valve | |
| 60 | 1***5 | Fitting | |
| 65 | 1***4 | Fitting | |
| 66 | 1***8 | Fitting | |
| 68 | 1***6 | Fitting | |
| 69 | 1***7 | Tee union | |
| 70 | 1***5 | Fitting | |
| 79 | 1***2 | Fitting | |
| 93 | 1***5 | Fitting | |
| 117 | 1***1 | Pipe clamp | |
| 132 | 1***2 | Hose assy | |
| 133 | 1***3 | Hose assy | |
| 134 | 1***4 | Hose assy | |
| 173 | 0***0 | Steel pipe assy | |
| 175 | 0***0 | Steel pipe assy | |
| 177 | 0***0 | Steel pipe assy | |
| 178 | 0***0 | Steel pipe assy | |
| 179 | 0***0 | Steel pipe assy | |
| 181 | 0***0 | Steel pipe assy | |
| 207 | 0***0 | Steel pipe assy | |
| 222 | 0***0 | Vertical cylinder | |
| 225 | 0***0 | Horizontal cylinder |
