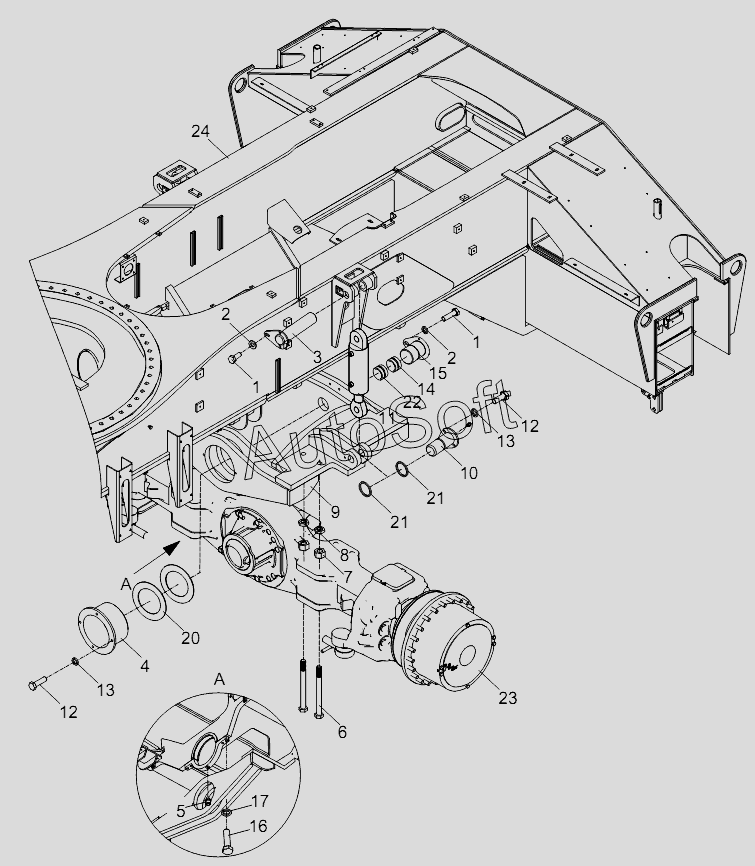

Каталог запасных частей к технике: Zoomlion RT-100 (2013). REAR SUSPENSION
1
1
2
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00758303300000000 | 0***0 | Rear suspension | |
| 1 | 1***7 | Bolt | |
| 2 | 1***6 | Washer | |
| 3 | 0***0 | Pin 1, suspension cylinder | |
| 4 | 0***0 | Pin, hollow shaft | |
| 5 | 1***7 | Oil cup | |
| 6 | 0***0 | Bolt | |
| 7 | 1***3 | Nut | |
| 8 | 1***2 | Nut | |
| 9 | 0***0 | Oscillation bracket | |
| 10 | 0***0 | Pin 2, suspension cylinder | |
| 11 | 0***0 | Suspension cylinder | |
| 12 | 1***8 | Bolt | |
| 13 | 1***2 | Washer | |
| 14 | 1***5 | Automatic lubricating bearing | |
| 15 | 0***0 | Pin | |
| 16 | 1***1 | Bolt | |
| 17 | 1***9 | Seal ring | |
| 18 | 2***6 | Loctite glue | |
| 19 | 1***5 | Gear oil | |
| 20 | 0***0 | Thrust pad | |
| 21 | 0***0 | Thrust pad | |
| 22 | 1***9 | Automatic lubricating bearing | |
| 23 | R***e | Rear steer and drive axle | |
| 24 | C***e | Chassis frame assembly |
