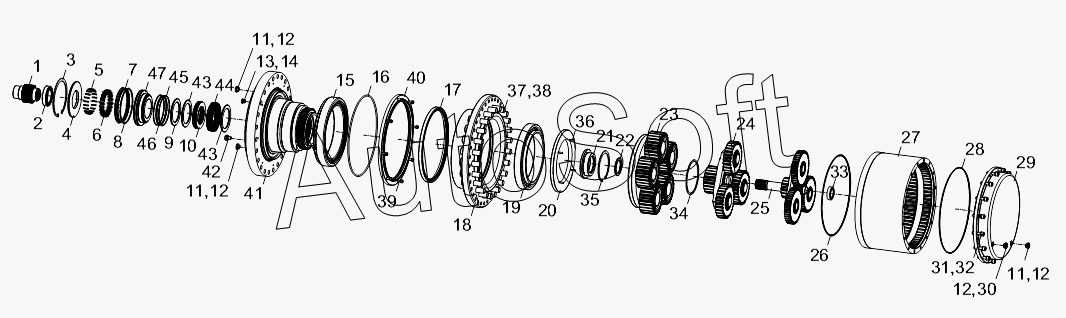

Каталог запасных частей к технике: Zoomlion ZCC1100H (2014). TRAVELING REDUCER D1030200733_100013Y
36
25
26
27
28
29
30
31
32
33
34
35
24
37
38
39
40
41
42
43
43
44
45
46
47
12
12
12
12
1
2
3
4
5
6
7
8
9
10
11
11
11
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1030200733 | 1***3 | Traveling reducer | |
| 1 | 1***6 | Connecting shaft | |
| 2 | 1***9 | Bearing | |
| 3 | 1***0 | Retainer ring for hole | |
| 4 | 1***5 | Spring bearer plate | |
| 5 | 1***4 | Spring | |
| 6 | 1***3 | Spring | |
| 7 | 1***5 | X-ring | |
| 8 | 1***2 | Nylon retainer ring | |
| 9 | 1***9 | Adjusting washer | |
| 10 | 1***4 | Moving plate | |
| 11 | 1***8 | Hexagon socket plug | |
| 12 | 1***1 | Seal ring | |
| 13 | 1***2 | Hexagon socket plug | |
| 14 | 1***3 | Sealing ring | |
| 15 | 1***1 | Conical roller bearing | |
| 16 | 1***7 | O-ring | |
| 17 | 1***4 | Oil seal | |
| 18 | 1***7 | Bearing seat | |
| 19 | 1***0 | Conical roller bearing | |
| 20 | 1***4 | Locking nut | |
| 21 | 1***1 | Positioning sleeve | |
| 22 | 1***0 | Primary central gear ring washer | |
| 23 | P***r | Primary reduction gear assy | |
| 24 | S***r | Secondary reduction gear assy | |
| 25 | T***r | Third reduction gear assy | |
| 26 | 1***6 | O-ring | |
| 27 | 1***2 | Gear ring | |
| 28 | 1***5 | O-ring | |
| 29 | 1***2 | Rear cover | |
| 30 | 1***1 | Plug | |
| 31 | 1***6 | Hexagon socket screw | |
| 32 | 1***2 | Elastic washer | |
| 33 | 1***8 | Bearing | |
| 34 | 1***9 | Retainer ring for shaft | |
| 35 | 1***1 | Retainer ring for hole | |
| 36 | 1***5 | Positioning pin | |
| 37 | 1***7 | Hexagon socket screw | |
| 38 | 1***8 | Elastic washer | |
| 39 | 1***0 | Hexagon socket screw | |
| 40 | 1***8 | Dust cap of oil seal | |
| 41 | 1***2 | Large flange | |
| 42 | 1***0 | Ventilation plug | |
| 43 | 1***8 | Limit washer | |
| 44 | 1***3 | Fixing plate | |
| 45 | 1***1 | Nylon retainer ring | |
| 46 | 1***7 | X-ring | |
| 47 | 1***5 | Piston |
