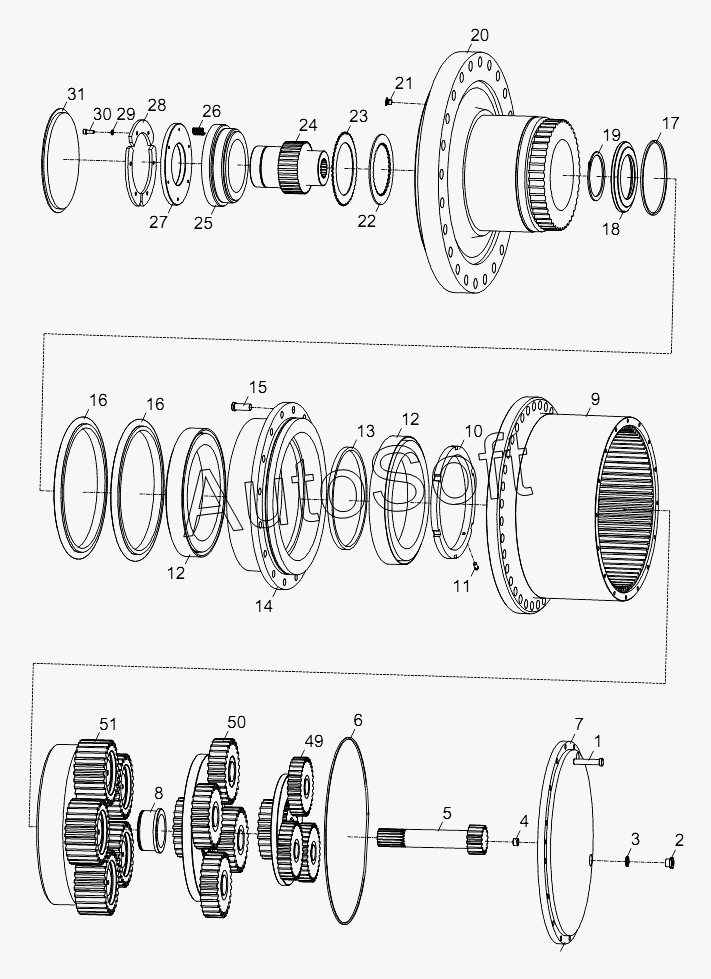

Каталог запасных частей к технике: Zoomlion ZCC1100H (2014). TRAVELING REDUCER D1030200733_100014Y
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1030200733 | 1***3 | Traveling reducer | |
| 1 | S***w | Screw | |
| 2 | P***g | Plug | |
| 3 | C***d | Combination pad | |
| 4 | T***t | Top post | |
| 5 | S***t | Sun gear shaft | |
| 6 | O***g | O-ring | |
| 7 | P***g | Primary gear ring | |
| 8 | R***g | Retainer ring | |
| 9 | L***g | Large gear ring | |
| 10 | 1***8 | Screw | |
| 11 | S***w | Screw | |
| 12 | B***g | Bearing | |
| 13 | W***r | Washer | |
| 14 | B***t | Bearing seat | |
| 15 | B***t | Bolt | |
| 16 | F***g | Flow oil-seal ring | |
| 17 | R***g | Retainer ring | |
| 18 | 1***7 | Retainer ring | |
| 19 | R***g | Retainer ring | |
| 20 | 1***6 | Dust cap | |
| 21 | B***g | Blanking plug | |
| 22 | 1***1 | Internal friction piece | |
| 23 | 1***6 | External friction lining | |
| 24 | S***g | Spline housing | |
| 25 | 1***9 | Spring | |
| 26 | 1***5 | Spring | |
| 27 | P***e | Pressure plate | |
| 28 | 1***0 | Washer | |
| 29 | W***r | Washer | |
| 30 | S***w | Screw | |
| 31 | 1***4 | Dust cap | |
| 49 | P***r | Primary planet carrier | |
| 50 | S***r | Secondary planet carrier | |
| 51 | T***r | Third planet carrier |
