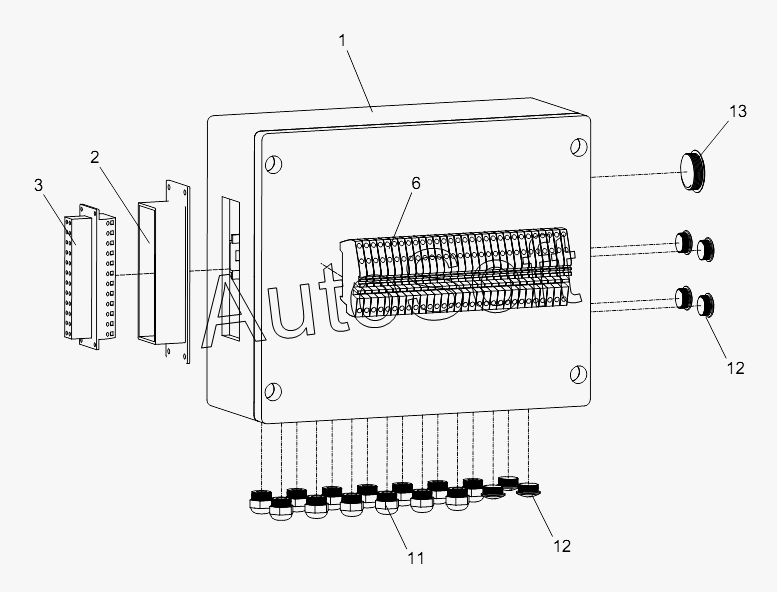

Каталог запасных частей к технике: Zoomlion ZCC1100H (2014). WIRE HARNESS OF JUNCTION BOX (4) D00663116300240001Y
1
2
3
6
11
12
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00663116300240001 | 0***1 | Wire harness of junction box | |
| 1 | 1***6 | Junction box | |
| 2 | 1***7 | Protecting jacket of heavy-duty connector | |
| 3 | 1***6 | Connector | |
| 4 | 1***6 | Guide rail | |
| 5 | 1***1 | Mark bar | |
| 6 | 1***7 | Wiring terminal | |
| 7 | 1***8 | Retaining plate | |
| 8 | 1***7 | Fixer | |
| 9 | 1***8 | Pipe-shaped pre-insulating terminal | |
| 10 | 1***1 | Pipe-shaped pre-insulating terminal | |
| 11 | 1***0 | Water-proof cable joint | |
| 12 | 1***5 | Closed cover | |
| 13 | 1***9 | Closed cover | |
| 14 | 1***0 | Waterproof socket | |
| 15 | 1***5 | Connector of solenoid valve | |
| 16 | 1***4 | Connector of solenoid valve | |
| 17 | 1***6 | Socket | |
| 18 | 1***1 | 2-pin plug protecting jacket | |
| 19 | 1***2 | Lock | |
| 20 | 1***0 | Socket | |
| 21 | 1***1 | Flexible control cable | |
| 22 | 1***8 | Flexible control cable | |
| 23 | 1***0 | Flexible control cable | |
| 24 | 1***6 | Connector | |
| 25 | 1***0 | Protecting jacket | |
| 26 | 1***9 | Protecting jacket of 6-conductor socket | |
| 27 | 1***0 | Lock | |
| 28 | 1***0 | Socket | |
| 29 | 1***8 | Blanking plug | |
| 30 | 1***9 | Connector for proximity switch | |
| 31 | 1***6 | Cable joint | |
| 32 | 1***8 | Numbered pipe | |
| 33 | 1***1 | Numbered pipe | |
| 34 | 1***7 | Screw | |
| 35 | 1***4 | Strap | |
| 36 | 0***1 | Indicating plate of junction box |
