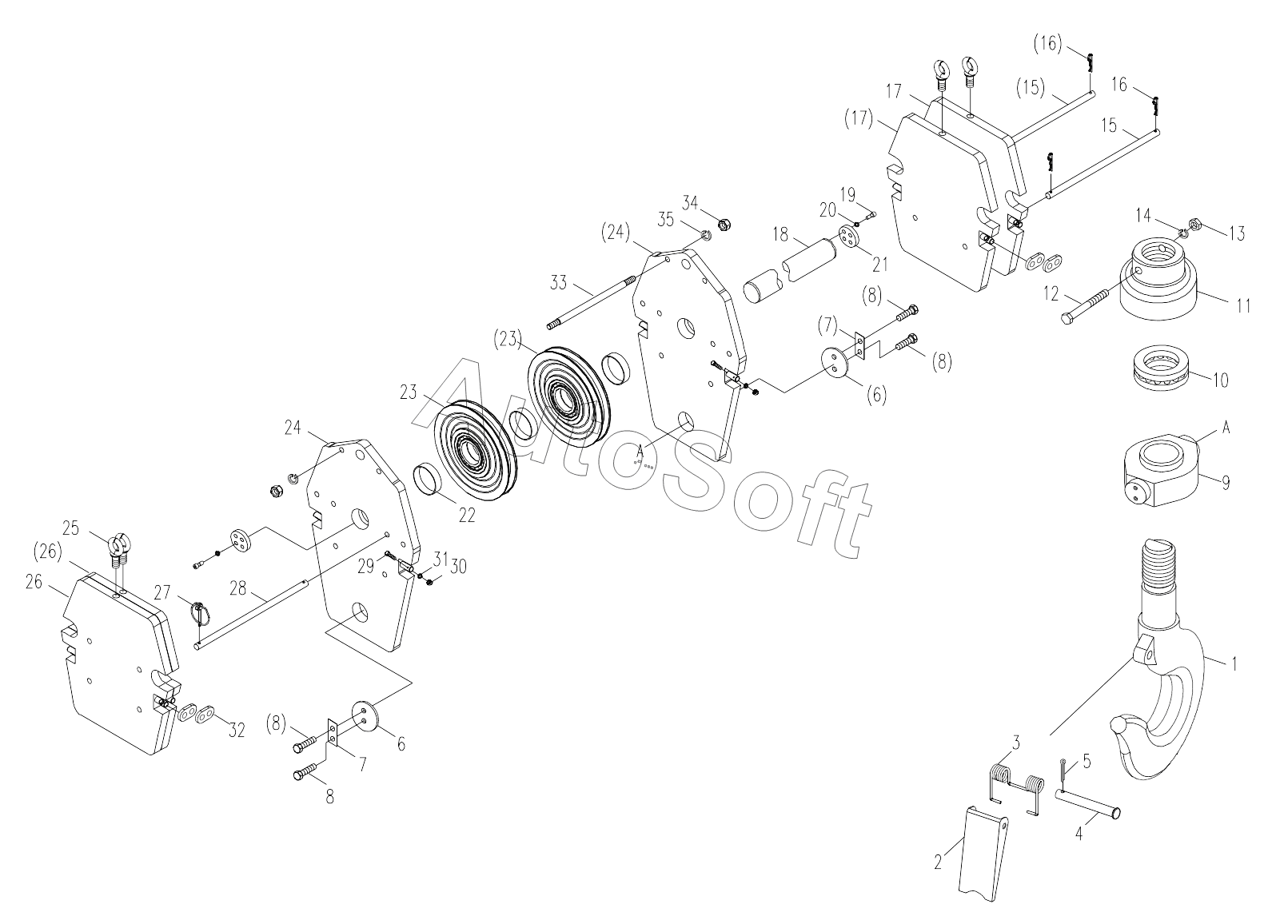

Каталог запасных частей к технике: Zoomlion QUY260CR-32Y. LOAD HOOK (50T) D00663404200400002Y
1
2
3
4
5
6
6
7
7
8
8
8
8
9
10
11
12
13
14
15
15
16
16
17
17
18
19
20
21
22
23
23
24
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Hook | |
| 2 | 0***0 | Retaining plate | |
| 3 | 0***0 | Torsional spring | |
| 4 | 1***6 | Pin spindle B12x95 GB/T882-1986 | |
| 5 | 1***5 | Pin | |
| 6 | 6***5 | Two-hole retainer ring 120 | |
| 7 | 6***0 | Shaft end stop shim | |
| 8 | 1***4 | Bolt | |
| 9 | 0***1 | Cross beam | |
| 10 | 1***5 | Rolling bearing | |
| 11 | 0***0 | Hook nut | |
| 12 | 1***9 | Bolt M10x180-8.8 GB/T5782-2000 | |
| 13 | 1***3 | Nut | |
| 14 | 1***7 | Washer | |
| 15 | 0***0 | Rod | |
| 16 | 6***9 | Retaining spring | |
| 17 | 0***2 | Counterweight assy | |
| 18 | 0***0 | Pulley spindle | |
| 19 | 1***5 | Screw | |
| 20 | 1***4 | Washer | |
| 21 | 0***0 | Shaft end cover | |
| 22 | 0***0 | Retainer ring | |
| 23 | 0***0 | Pulley assy | |
| 24 | 0***0 | Side cover assy | |
| 25 | 1***0 | Screw M20 GB825-1988 | |
| 26 | 0***0 | Counterweight | |
| 27 | 0***0 | Safety pin | |
| 28 | 0***0 | Rope guard tube | |
| 29 | 1***7 | Bolt | |
| 30 | 1***3 | Nut | |
| 31 | 1***3 | Washer | |
| 32 | 0***0 | Connecting plate | |
| 33 | 0***0 | Rod | |
| 34 | 1***7 | Nut M30-8 GB/T6170-2000 | |
| 35 | 1***0 | Washer 30 GB/T93-1987 | |
| 36 | 2***4 | Lithium-based Grease | |
| 37 | 1***1 | Oil cup |
