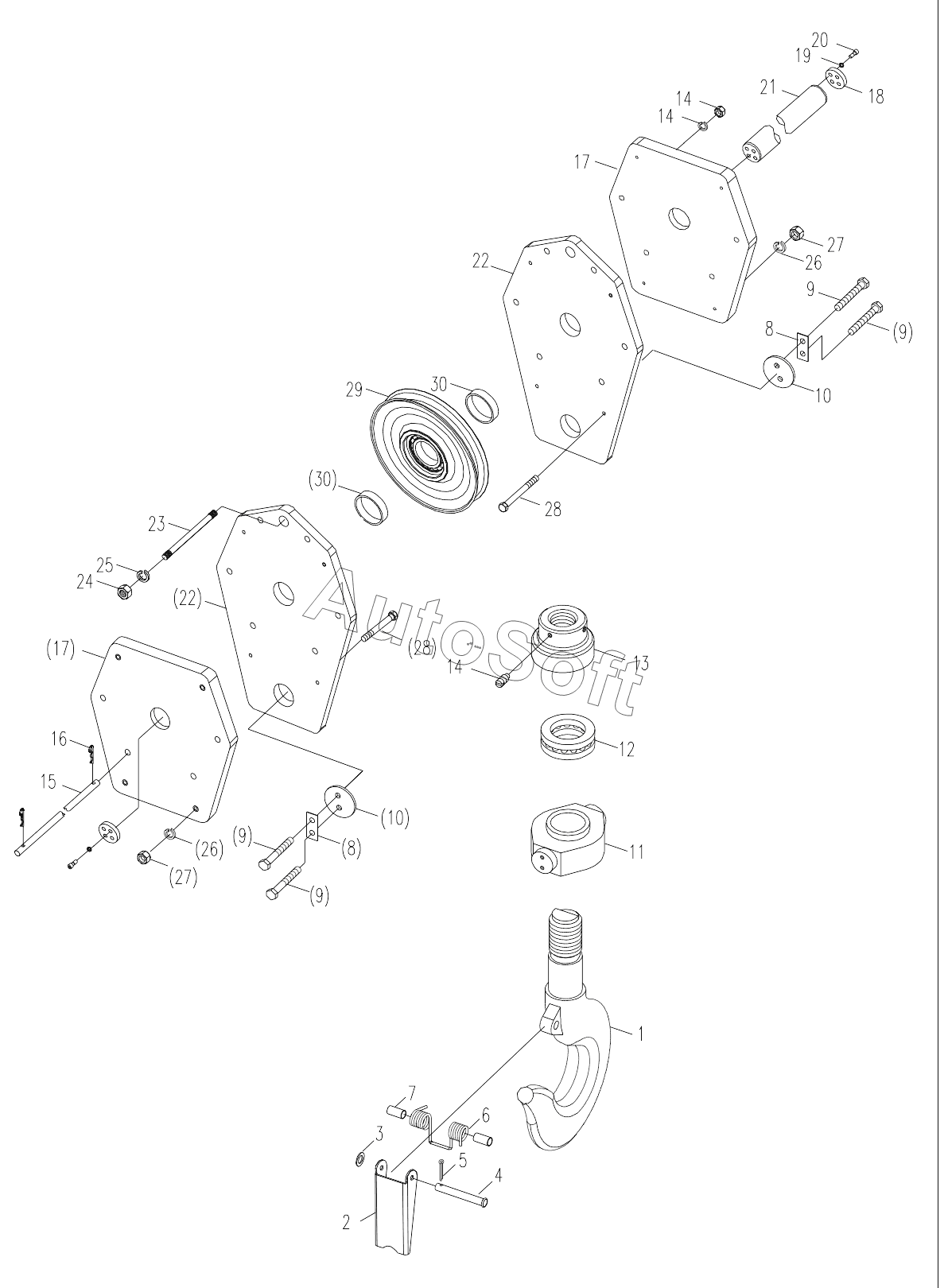

Каталог запасных частей к технике: Zoomlion QUY260CR-32Y. 30T LOAD HOOK D00663304200600002Y
1
2
3
4
5
6
7
8
8
9
9
9
9
10
10
11
12
13
14
14
14
15
16
17
17
18
19
20
21
22
22
23
24
25
26
26
27
27
28
28
29
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Hook | |
| 2 | 0***0 | Safety catch | |
| 3 | 1***1 | Washer | |
| 4 | 0***1 | Pin | |
| 5 | 1***8 | Pin | |
| 6 | 0***0 | Torsional spring | |
| 7 | 0***0 | Sleeve ring | |
| 8 | 0***0 | Stop shim | |
| 9 | 1***4 | Bolt | |
| 10 | 0***1 | Retaining plate | |
| 11 | 0***0 | Cross beam | |
| 12 | 1***3 | Rolling bearing | |
| 13 | 0***0 | Hook nut | |
| 14 | 1***9 | Screw M12x45-33H GB72-1988 | |
| 15 | 0***1 | Retaining rod | |
| 16 | 6***9 | Retaining spring | |
| 17 | 0***0 | Counterweight assy | |
| 18 | 0***0 | Shaft end cover | |
| 19 | 1***4 | Washer | |
| 20 | 1***5 | Screw | |
| 21 | 0***1 | Pulley shaft | |
| 22 | 0***1 | Side plate assy | |
| 23 | 0***0 | Rod | |
| 24 | 1***7 | Nut M30-8 GB/T6170-2000 | |
| 25 | 1***0 | Washer 30 GB/T93-1987 | |
| 26 | 1***5 | Washer | |
| 27 | 1***0 | Nut | |
| 28 | 1***7 | Bolt M16x100-8.8 GB/T5782-2000 | |
| 29 | 0***0 | Pulley assy | |
| 30 | 0***0 | Spacing sleeve | |
| 31 | 2***4 | Lithium-based Grease | |
| 32 | 1***1 | Oil cup |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
