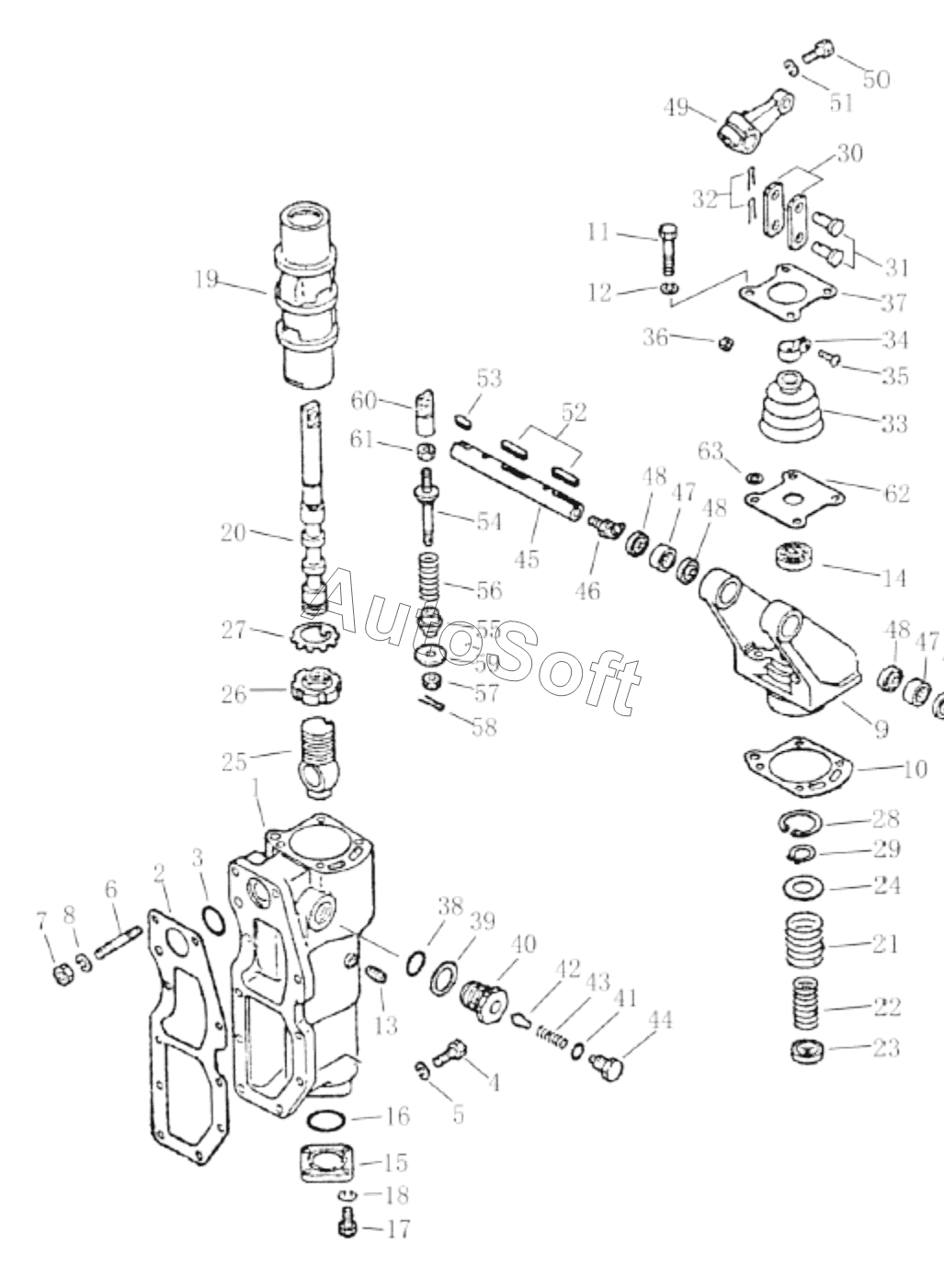

Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3 (2012). Сервомеханизм основного сцепления (004907010A1000000)
48
48
48
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
32
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
17
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Корпус | |
| 2 | 0***0 | Уплотнительная прокладка | |
| 3 | 0***0 | О-кольцо | |
| 4 | 1***4 | Болт M10x30-10.9 | |
| 5 | 1***7 | Washer | |
| 6 | 1***7 | ШпилькаM10x1.25x55-10.9 | |
| 7 | 1***2 | Гайка M10x1.25 | |
| 8 | 1***7 | Washer | |
| 9 | 0***0 | Кронштейн | |
| 10 | 0***0 | Уплотнительная прокладка | |
| 11 | 1***7 | Bolt M10x55-8.8 GB/T5783-2000 | |
| 12 | 1***7 | Washer | |
| 13 | 1***6 | Винт-заглушка ZG1/8 | |
| 14 | 1***6 | Консервация | |
| 15 | 0***0 | Крышка | |
| 16 | 1***8 | О-кольцо39.7x3.5 | |
| 17 | 1***7 | Bolt | |
| 18 | 1***3 | Washer | |
| 19 | 0***0 | Поршень | |
| 20 | 0***0 | Клапанный рычаг | |
| 21 | 0***0 | Пружина | |
| 22 | 0***0 | Пружина | |
| 23 | 0***0 | Уплотнительная прокладка | |
| 24 | 0***0 | Шайба | |
| 25 | 0***0 | Штуцер | |
| 26 | 1***5 | Гайка M39x1.5 | |
| 27 | 0***0 | Стиральные пробки | |
| 28 | 0***0 | Запорное кольцо | |
| 29 | 0***0 | Запорное кольцо | |
| 30 | 0***0 | Соединительная планка | |
| 31 | 0***0 | Штифт | |
| 32 | 1***0 | Pin | |
| 33 | 0***0 | Резиновая втулка | |
| 34 | 0***0 | Длинные обручемы | |
| 35 | 1***5 | Винт M4x16-Zn.D | |
| 36 | 1***5 | Гайка M4 | |
| 37 | 0***0 | Доска | |
| 38 | 0***0 | О-кольцо | |
| 39 | 0***0 | Уплотнительная прокладка | |
| 40 | 0***0 | Клапанное гнездо | |
| 41 | 1***6 | О-кольцо13.8x2.4 | |
| 42 | 0***0 | Клапанный сердечник | |
| 43 | 0***0 | Пружина | |
| 44 | 0***0 | Пробка | |
| 45 | 0***0 | Вал | |
| 46 | 1***1 | Масленка 600M10x1 | |
| 47 | 1***7 | Игольчатый подшипник 59741/22 | |
| 48 | 1***5 | Консервация | |
| 49 | 0***0 | Спарник | |
| 50 | 1***8 | Bolt | |
| 51 | 1***3 | Washer | |
| 52 | 1***5 | Шпонка 5x40 | |
| 53 | 1***6 | Шпонка 5x22 | |
| 54 | 0***0 | Болт | |
| 55 | 0***0 | Направляющее гнездо | |
| 56 | 0***0 | Пружина | |
| 57 | 1***7 | Гайка M10x1.25-8 | |
| 58 | 1***5 | Pin | |
| 59 | 0***0 | Шайба | |
| 60 | 0***0 | Соединение | |
| 61 | 1***2 | Гайка M10x1.25 | |
| 62 | 0***0 | Доска | |
| 63 | 1***3 | Washer |
