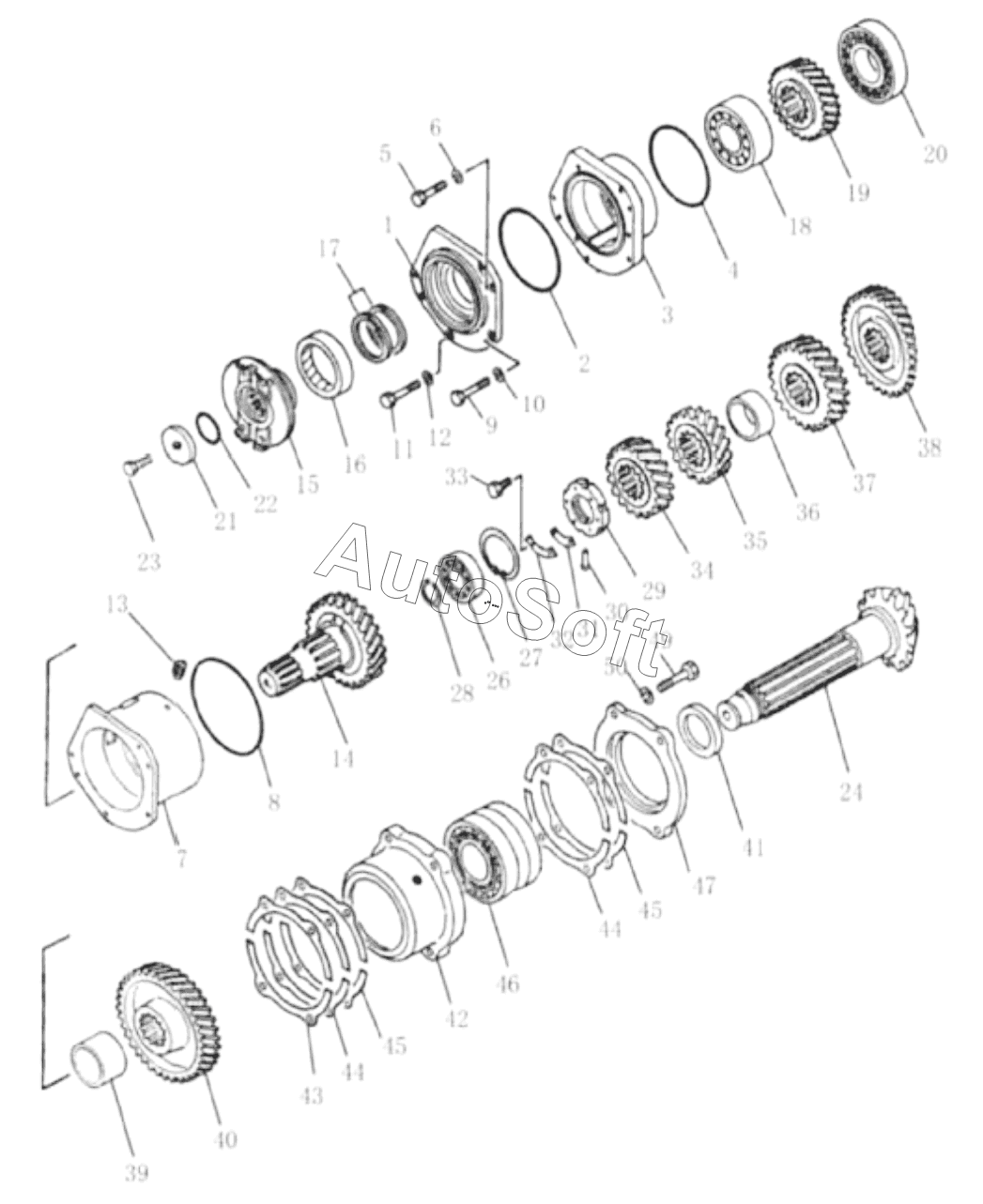

Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3 (2012). Основная ось (004907015A0200000)
38
27
28
29
30
31
32
33
34
35
36
37
26
39
40
41
42
43
44
44
45
45
46
47
49
50
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Торцовый щит | |
| 2 | 0***5 | О-кольцо | |
| 3 | 0***0 | Корпус подшипника | |
| 4 | 1***2 | О-кольцо164.3x5.7 | |
| 5 | 1***0 | Bolt | |
| 6 | 1***7 | Washer | |
| 7 | 0***0 | Корпус подшипника | |
| 8 | 0***0 | О-кольцо 149.6x3.5 | |
| 9 | 1***7 | Bolt M10x55-8.8 GB/T5783-2000 | |
| 10 | 1***7 | Washer | |
| 11 | 1***7 | Bolt M10x55-8.8 GB/T5783-2000 | |
| 12 | 1***7 | Washer | |
| 13 | 1***7 | Винт M12x16 | |
| 14 | 0***0 | Входной валF | |
| 15 | 0***0 | Муфта | |
| 16 | 1***1 | Консервация 110x85x13 | |
| 17 | 0***0 | Уплотнительное кольцо | |
| 18 | 1***3 | Сферические роликоподшипники 22311MC3 | |
| 19 | 0***0 | Шестерня B | |
| 20 | 1***6 | Цилиндрические роликоподшипники N313EM | |
| 21 | 0***0 | Крышка | |
| 22 | 1***4 | О-кольцо 47.6x5.7 | |
| 23 | 1***0 | Bolt | |
| 24 | 0***0 | Выходной вал | |
| 26 | 1***7 | Цилиндрические роликоподшипники NU2208MC4 | |
| 27 | 1***5 | Retaining Ring | |
| 28 | 1***6 | Retainer ring | |
| 29 | 0***0 | Гайка | |
| 30 | 0***0 | Штырь | |
| 31 | 0***0 | Контрпластинка | |
| 32 | 0***0 | Контрпластинка | |
| 33 | 1***9 | Bolt | |
| 34 | 0***0 | Шестерня K | |
| 35 | 0***0 | Шестерня M | |
| 36 | 0***0 | Отсечная втулка | |
| 37 | 0***0 | Шестерня N | |
| 38 | 0***0 | Шестерня Q | |
| 39 | 0***0 | Отсечная втулка | |
| 40 | 0***0 | Шестерня R | |
| 41 | 0***0 | Шайба | |
| 42 | 0***0 | Корпус подшипника | |
| 43 | 0***0 | Регулирующая шайба | |
| 44 | 0***0 | Регулирующая шайба | |
| 45 | 0***0 | Регулирующая шайба | |
| 46 | 0***0 | Сборка подшипника | |
| 47 | 0***0 | Торцовый щит | |
| 49 | 1***3 | Болт M14x65-8.8 | |
| 50 | 1***8 | Washer |
