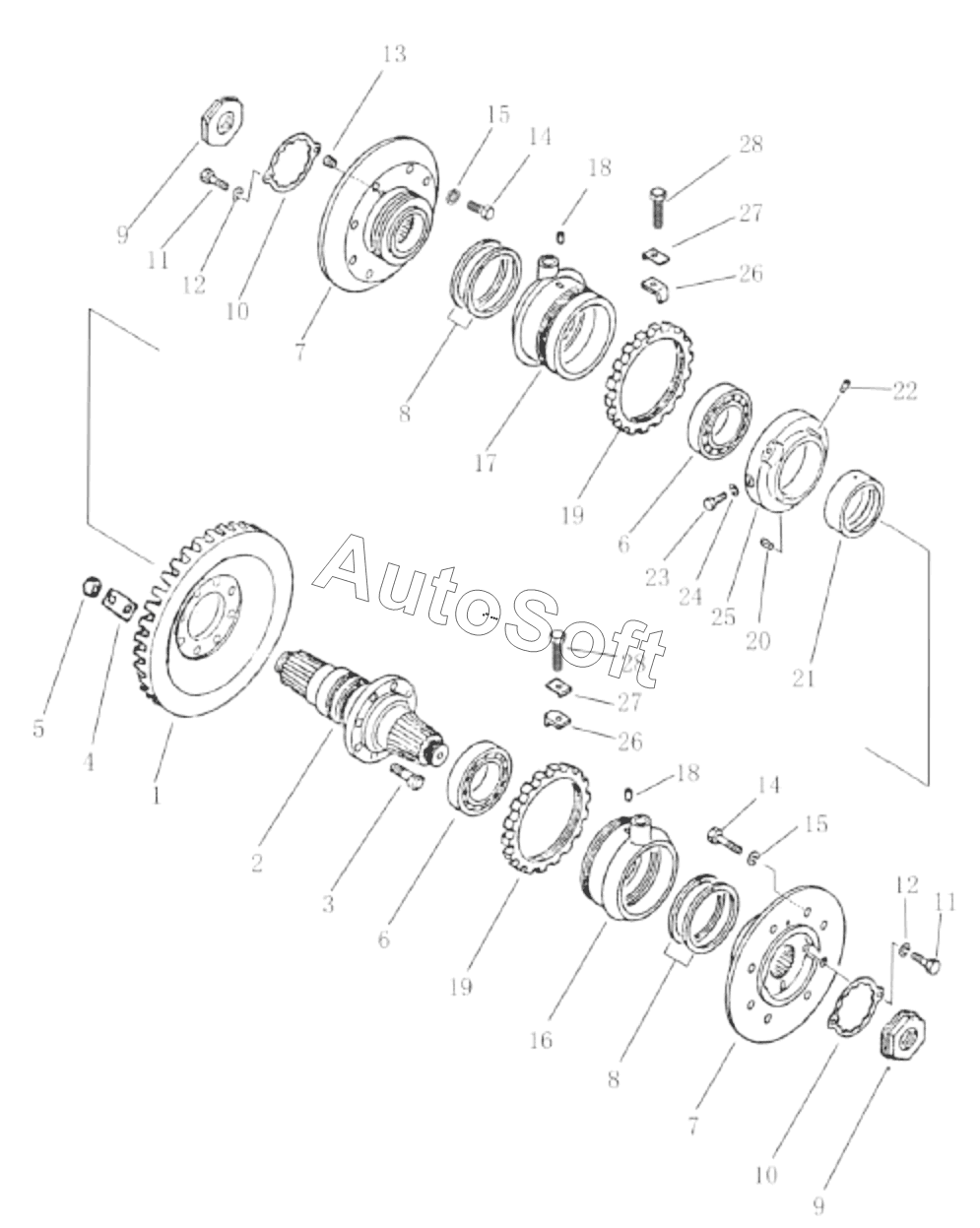

Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3 (2012). Сцепление поворачивания (1/2) (004904022A0200000)
14
14
28
28
27
27
26
26
25
24
23
22
21
20
19
19
18
18
17
16
15
15
1
13
12
12
11
11
10
10
9
9
8
8
7
7
6
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Большая коничесая шестерня | |
| 2 | 0***0 | Центральный приводной вал | |
| 2 | 0***0 | Центральный приводной вал | |
| 3 | 0***0 | Болт | |
| 4 | 0***0 | Контрпластинка | |
| 5 | 1***1 | Гайка M18x1.5-10 | |
| 6 | 1***6 | Подшипник качания7515E | |
| 7 | 0***0 | Соединительный диск | |
| 8 | 0***0 | Уплотнительное кольцо | |
| 9 | 0***0 | Гайка | |
| 10 | 0***0 | Контрпластинка | |
| 11 | 1***6 | Bolt | |
| 12 | 1***7 | Washer | |
| 13 | 1***0 | Коническая заглушка ZG1/8 | |
| 14 | 1***1 | Bolt | |
| 15 | 1***8 | Washer | |
| 16 | 0***0 | Гнездо левого подшипника | |
| 17 | 0***0 | Гнездо правого подшипника | |
| 18 | 0***0 | Установочный штифт | |
| 19 | 0***0 | Гайка | |
| 20 | 1***7 | Валик-штифт A10x24 | |
| 21 | 0***0 | Втулка | |
| 22 | 0***0 | Винт-заглушка | |
| 23 | 1***9 | Bolt | |
| 24 | 1***7 | Washer | |
| 25 | 0***0 | Соединительный диск | |
| 26 | 0***0 | Контрпластинка | |
| 27 | 0***0 | Контрпластинка | |
| 28 | 1***6 | Bolt |
