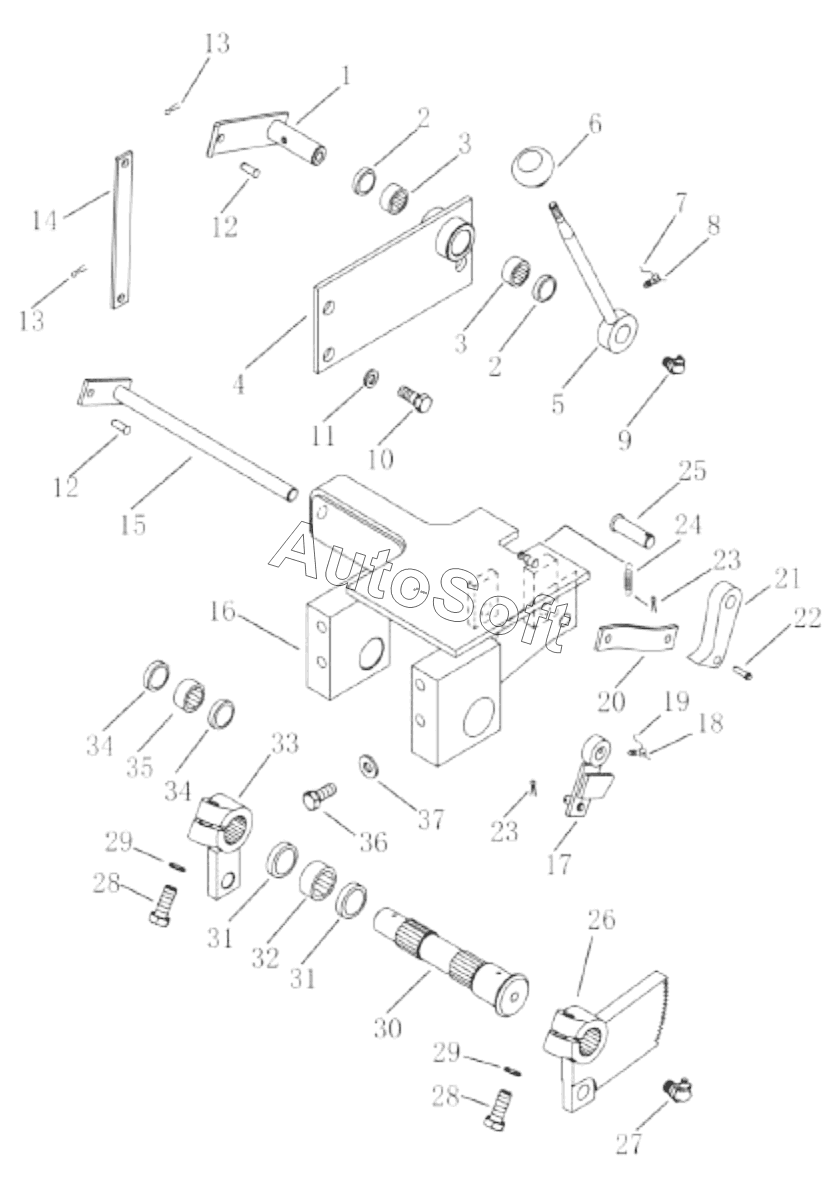

Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3 (2012). Конструкция блокирования тормоза (004904041A0000000)
29
29
20
21
22
23
23
24
25
26
27
28
28
19
30
31
31
32
33
34
34
35
36
37
10
2
2
3
3
4
5
6
7
8
9
1
11
12
12
13
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Рокер блокировки | |
| 2 | 1***8 | Пылеотражатель | |
| 3 | 1***8 | Подшипник HK202616 | |
| 4 | 0***0 | Объединенные платы | |
| 5 | 0***0 | Ручки блокировки | |
| 6 | 1***5 | Рукоятка | |
| 7 | 1***9 | Проволока малоуглеродистой стали I-I-1.0x5.0 | |
| 8 | 1***2 | Четырехугольный зажимный винт M6 | |
| 9 | 1***4 | Масленка 90°M10x1 | |
| 10 | 1***7 | Bolt | |
| 11 | 1***4 | Шайба 12 | |
| 12 | 1***2 | Валик-штифт B14x40 | |
| 13 | 1***1 | Штифт 4x22 | |
| 14 | 0***0 | Стопорная планкаt4 | |
| 15 | 0***0 | Столб | |
| 16 | 0***0 | Кронштейн | |
| 17 | 0***0 | Рычаг качания | |
| 18 | 1***2 | Четырехугольный зажимный винт M6 | |
| 19 | 1***9 | Проволока малоуглеродистой стали I-I-1.0x5.0 | |
| 20 | 0***0 | Доска t4.5 | |
| 21 | 0***0 | Стопорная планка t16 | |
| 22 | 0***0 | Валик-штифт | |
| 23 | 1***4 | Шплинт 2x16 | |
| 24 | 0***0 | Пружина | |
| 25 | 1***1 | Валик-штифт B14x45 | |
| 26 | 0***0 | пластины сектора | |
| 27 | 1***4 | Масленка 90°M10x1 | |
| 28 | 1***7 | Bolt | |
| 29 | 1***4 | Washer | |
| 30 | 0***0 | Шлицевой вал | |
| 31 | 1***4 | О-кольцо 27.7x3.5 | |
| 32 | 1***6 | Шайба 10 | |
| 33 | 0***0 | Рычаг качания | |
| 34 | 1***8 | Пылеотражатель | |
| 35 | 1***7 | О-кольцо 34.7x3.5 | |
| 36 | 1***1 | Болт M12x25-8.8 | |
| 37 | 1***4 | Шайба 12 |
