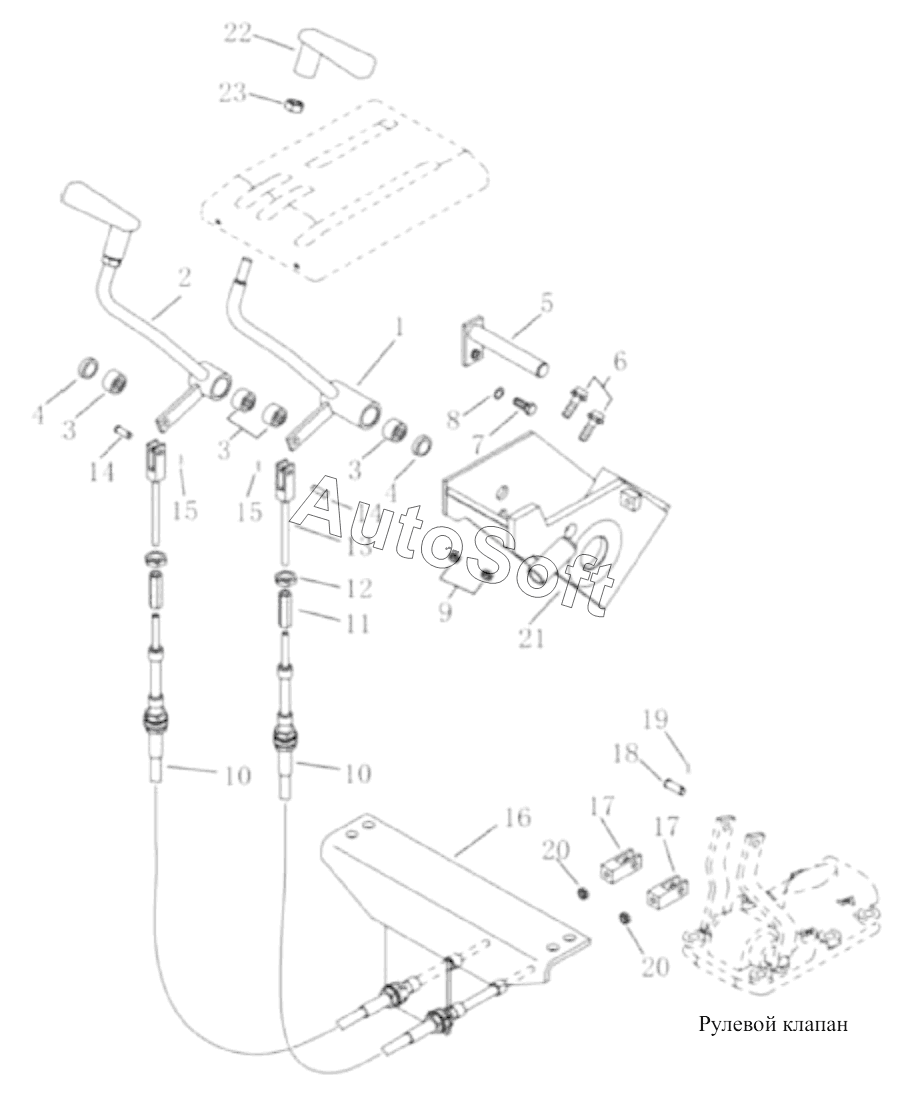

Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3 (2012). Рычаг управления поворачивания (004904041A0000000)
1
2
3
3
3
4
4
5
6
7
8
9
10
10
11
12
13
14
14
15
15
16
17
17
18
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Рычаг качания | |
| 2 | 0***0 | Рычаг качания | |
| 3 | 1***8 | Подшипник HK202616 | |
| 4 | 1***8 | Пылеотражатель | |
| 5 | 0***0 | Вал | |
| 6 | 0***0 | Буфер | |
| 7 | 1***5 | Гайка M10 | |
| 8 | 1***8 | Bolt | |
| 9 | 1***3 | Шайба | |
| 10 | 0***0 | Гибкий вал | |
| 11 | 0***0 | Соединение | |
| 12 | 1***4 | Гайка M8 | |
| 13 | 0***0 | Столб | |
| 14 | 1***4 | Валик-штифт B8x22 | |
| 15 | 1***4 | Шплинт 2x16 | |
| 16 | 0***0 | Кронштейн | |
| 17 | 0***0 | Штыковая плита | |
| 18 | 1***4 | Валик-штифт B8x22 | |
| 19 | 1***4 | Шплинт 2x16 | |
| 20 | 1***9 | Гайка M8-8 | |
| 21 | 0***0 | Кронштейн | |
| 22 | 0***0 | Рукоятка | |
| 23 | 0***0 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
