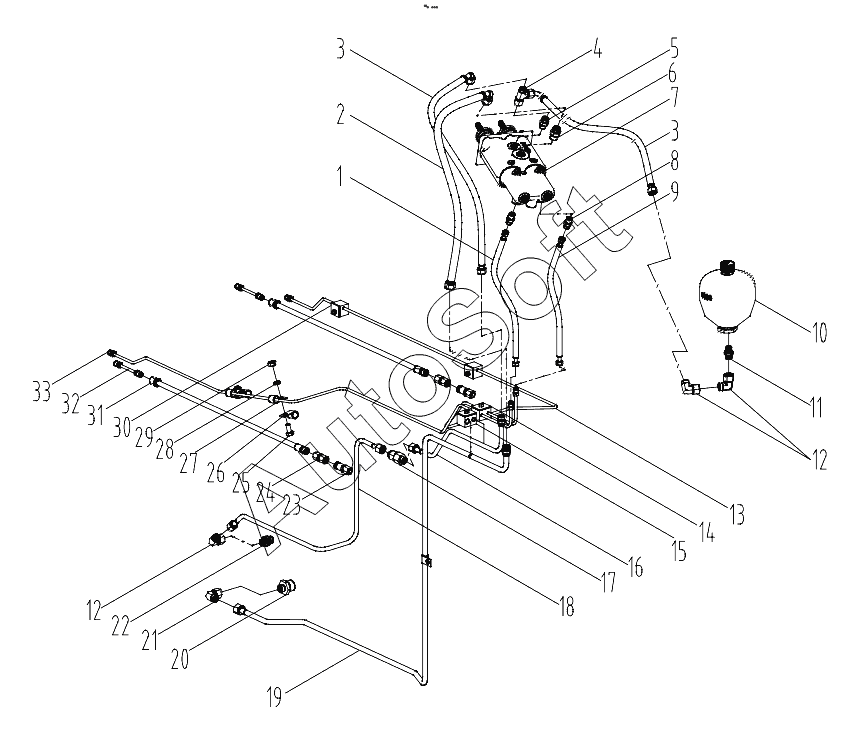

Каталог запасных частей к технике: Zoomlion PL2304 (2021). 015723058LC000000_03 Braking Pipeline
1
2
3
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | Hose assembly | |
| 2 | 0***0 | Booster return hose assembly | |
| 3 | 0***0 | Booster oil hose assembly | |
| 4 | 1***7 | Adjustable Euqal Tee | |
| 5 | 1***3 | Male Stud Coupling | |
| 6 | 1***8 | Male Stud Coupling | |
| 7 | 1***9 | Twin tandem booster | |
| 8 | 1***4 | Male Stud Coupling | |
| 9 | 1***5 | Hose assembly | |
| 10 | 1***8 | Accumulator | |
| 11 | 1***1 | Fitting | |
| 12 | 1***3 | Fitting | |
| 13 | 0***1 | Rigid tubing assembly | |
| 14 | 0***9 | Double pipe clamp | |
| 15 | 0***8 | Double pipe clamp | |
| 16 | 0***2 | Rigid tubing assembly | |
| 17 | 1***1 | Check Valve | |
| 18 | 0***2 | Rigid tubing assembly | |
| 19 | 0***2 | Rigid tubing assembly | |
| 20 | 1***0 | Male Stud Coupling | |
| 21 | 1***4 | Fitting | |
| 22 | 1***9 | Male Stud Coupling | |
| 23 | 1***0 | Test Coupling | |
| 24 | 1***5 | Male Stud Coupling | |
| 25 | 1***6 | Bolt | |
| 26 | 0***1 | pipe clamp | |
| 27 | 0***2 | U-clamp 6 | |
| 28 | 1***7 | Washer | |
| 29 | 1***3 | Nut | |
| 30 | 0***1 | Single hole pipe clamp | |
| 31 | 1***8 | Hose assembly | |
| 32 | 1***5 | Rigid tubing assembly | |
| 33 | 0***1 | Rigid tubing assembly |
