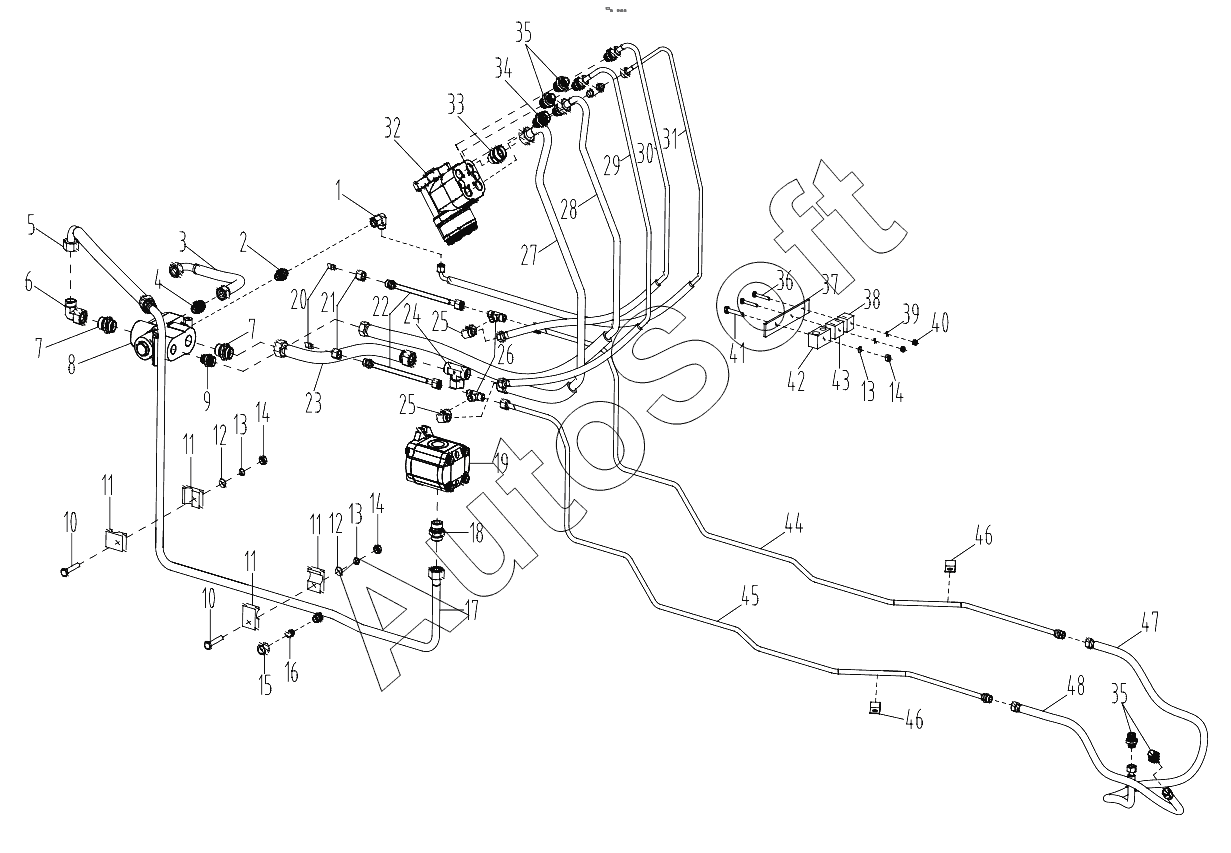

Каталог запасных частей к технике: Zoomlion PL2304 (2021). 015723058LC000000_04 Pipe layout - steering hydraulic system
37
26
27
28
29
30
31
32
33
34
35
35
36
25
25
38
39
40
41
42
43
44
45
46
46
47
48
13
13
13
2
3
4
5
6
7
7
8
9
10
10
11
11
11
11
12
12
1
14
14
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Fitting | |
| 2 | 1***5 | Fitting | |
| 3 | 1***5 | Pipe assembly | |
| 4 | 1***6 | End straight joint D15L-PR1/4FDX | |
| 5 | 0***0 | Priority valve inlet hose assembly | |
| 6 | 0***2 | Right angle combined joint L18F | |
| 7 | 0***0 | End straight joint L18E/G3/4 | |
| 8 | 1***6 | Priority valve | |
| 9 | 1***5 | Fitting | |
| 10 | 1***1 | Bolt | |
| 11 | 0***8 | Single hole nylon pipe clamp 18 | |
| 12 | 1***6 | Washer | |
| 13 | 1***6 | Washer | |
| 14 | 1***2 | Nut | |
| 15 | 0***9 | Nut L08/M14x1.5 GB/T3759 | |
| 16 | 0***0 | Taper hole plug L08 | |
| 17 | 0***0 | Welding of hard oil outlet pipe of gear pump | |
| 18 | 0***1 | End straight joint L18E/ M27x2 | |
| 19 | 1***9 | Gear pump | |
| 20 | 1***2 | Taper hole plug | |
| 21 | 1***2 | Nut M16x1.5 M10L | |
| 22 | 0***0 | Hard pipe assembly | |
| 23 | 0***0 | Priority valve EF hose assembly | |
| 24 | 0***9 | Tee combination joint L18 | |
| 25 | 1***3 | Fitting | |
| 26 | 1***8 | Tee joint M16x1.5 3D10LX | |
| 27 | 0***0 | Steering gear oil return pipe assembly | |
| 28 | 0***0 | Right steering oil assembly | |
| 29 | 0***0 | Steering gear oil inlet pipe assembly | |
| 30 | 0***0 | Left steering oil assembly | |
| 31 | 0***0 | Steering gear feedback oil assembly | |
| 32 | 1***1 | Steering gear | |
| 33 | 1***5 | End straight joint D18L- ZM18x1.5X | |
| 34 | 1***4 | End straight joint D15L-ZMX | |
| 35 | 1***3 | End straight joint D10L- ZM18x1.5X | |
| 36 | 1***9 | Bolt M6x40-8.8 GB/T5782-2000 | |
| 37 | 0***0 | Cover palte | |
| 38 | 0***4 | Single hole pipe clamp | |
| 39 | 1***2 | Washer | |
| 40 | 1***1 | Nut | |
| 41 | 1***9 | Bolt | |
| 42 | 0***3 | Double pipe clamp | |
| 43 | 0***2 | Double pipe clamp | |
| 44 | 0***0 | Hard pipe assemble | |
| 45 | 0***0 | Hard pipe assemble | |
| 46 | 0***4 | Pipe clamp | |
| 47 | 1***2 | Hose assembly | |
| 48 | 1***4 | Hose assembly KG2SD5D5101005-660RS |
