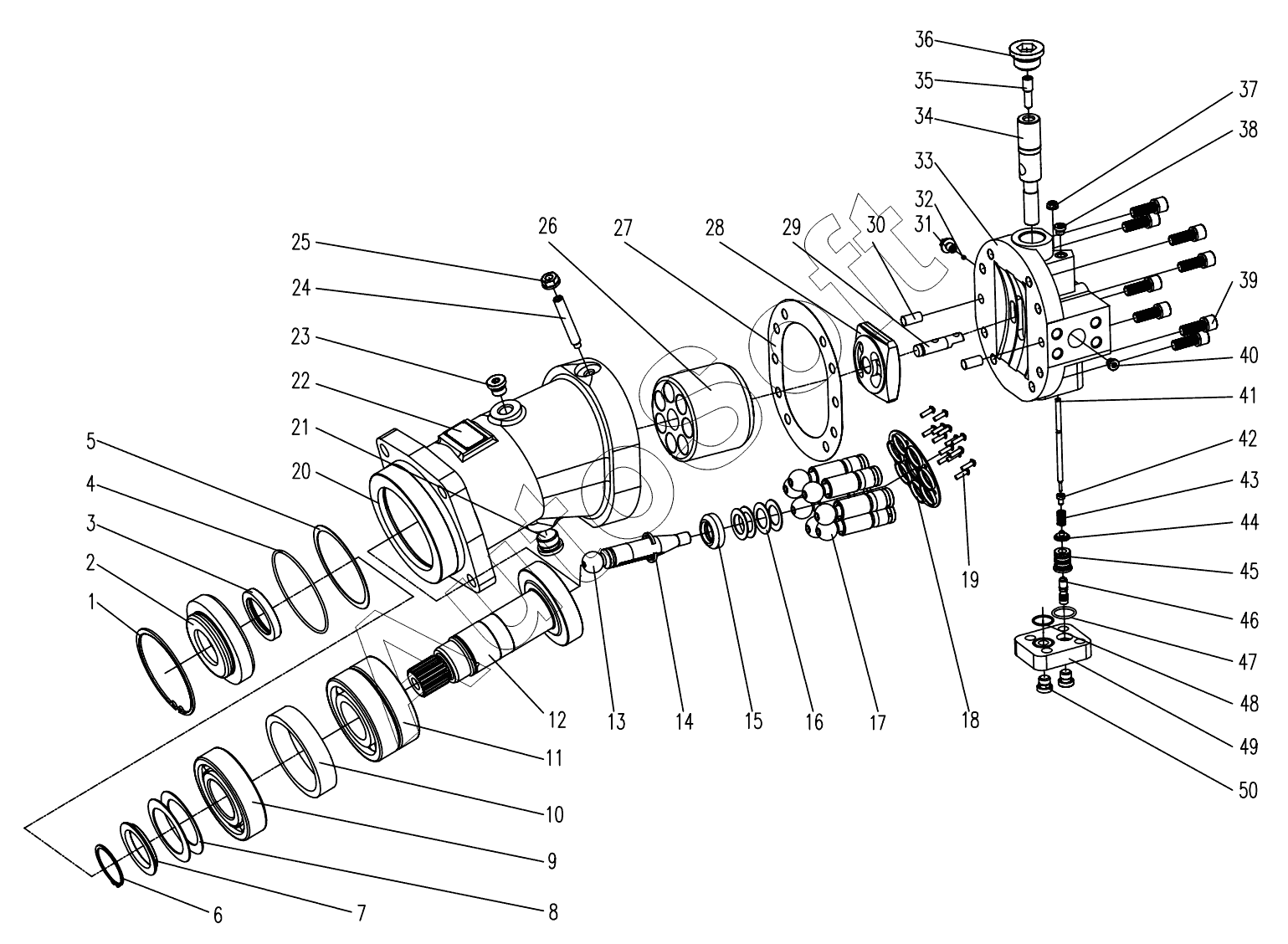

Каталог запасных частей к технике: Zoomlion QY55V53232Z. MAIN WINCH MOTOR D1010100011/10025ZY
39
27
28
29
30
31
32
33
34
35
36
37
38
26
40
41
42
43
44
45
46
47
48
49
50
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***0 | Elastic retainer ring for hole | |
| 2 | Z***1 | Front cover | |
| 3 | B***0 | Oil seal for frame | |
| 4 | 2***2 | Sealing ring | |
| 5 | Z***2 | Adjusting shim | |
| 6 | G***5 | Elastic retainer ring for shaft | |
| 7 | Z***2 | Spring seat | |
| 8 | Z***3 | Disc spring | |
| 9 | 6***4 | Grooved ball bearing | |
| 10 | Z***4 | Spacing ring | |
| 11 | F***B | Double centripetal thrust ball bearing | |
| 12 | Z***1 | Main shaft | |
| 13 | Z***2 | Center rod | |
| 14 | Z***1 | Retainer ring | |
| 15 | Z***3 | Spring seat | |
| 16 | Z***4 | Disc spring | |
| 17 | Z***0 | Plunger | |
| 18 | Z***1 | Chuck plate | |
| 19 | M***5 | Screw | |
| 20 | R***1 | Housing | |
| 21 | R***9 | Threaded plug, sealing ring | |
| 22 | Q***M | Nameplate | |
| 23 | L***6 | Threaded plug, sealing ring | |
| 24 | R***5 | Limit screw | |
| 25 | R***2 | Locking nut | |
| 26 | R***0 | Rotor component element | |
| 27 | R***4 | Sealing washer | |
| 28 | R***0 | Oil distributor tray combination element | |
| 29 | R***2 | Fork rod | |
| 30 | Z***3 | Positioning pin | |
| 31 | Z***7 | One-way valve | |
| 32 | 5***9 | Steel ball | |
| 33 | R***1 | Regulator housing | |
| 34 | R***1 | Flow piston | |
| 35 | R***3 | Compression screw | |
| 36 | L***3 | Threaded plug, sealing ring | |
| 37 | L***1 | Locking nut | |
| 38 | L***3 | Threaded plug, sealing ring | |
| 39 | G***2 | Screw, light spring washer | |
| 40 | L***2 | Threaded plug, sealing ring | |
| 41 | R***4 | Pressure adjusting guide rod | |
| 42 | R***4 | Guide rod seat | |
| 43 | R***5 | Pressure adjusting spring | |
| 44 | R***2 | Spring seat | |
| 45 | R***2 | Control valve sleeve | |
| 46 | R***1 | Control valve spool | |
| 47 | 2***6 | Sealing ring | |
| 48 | 1***2 | Sealing ring | |
| 49 | R***1 | Regulator cap | |
| 50 | L***4 | Threaded plug, sealing ring |
