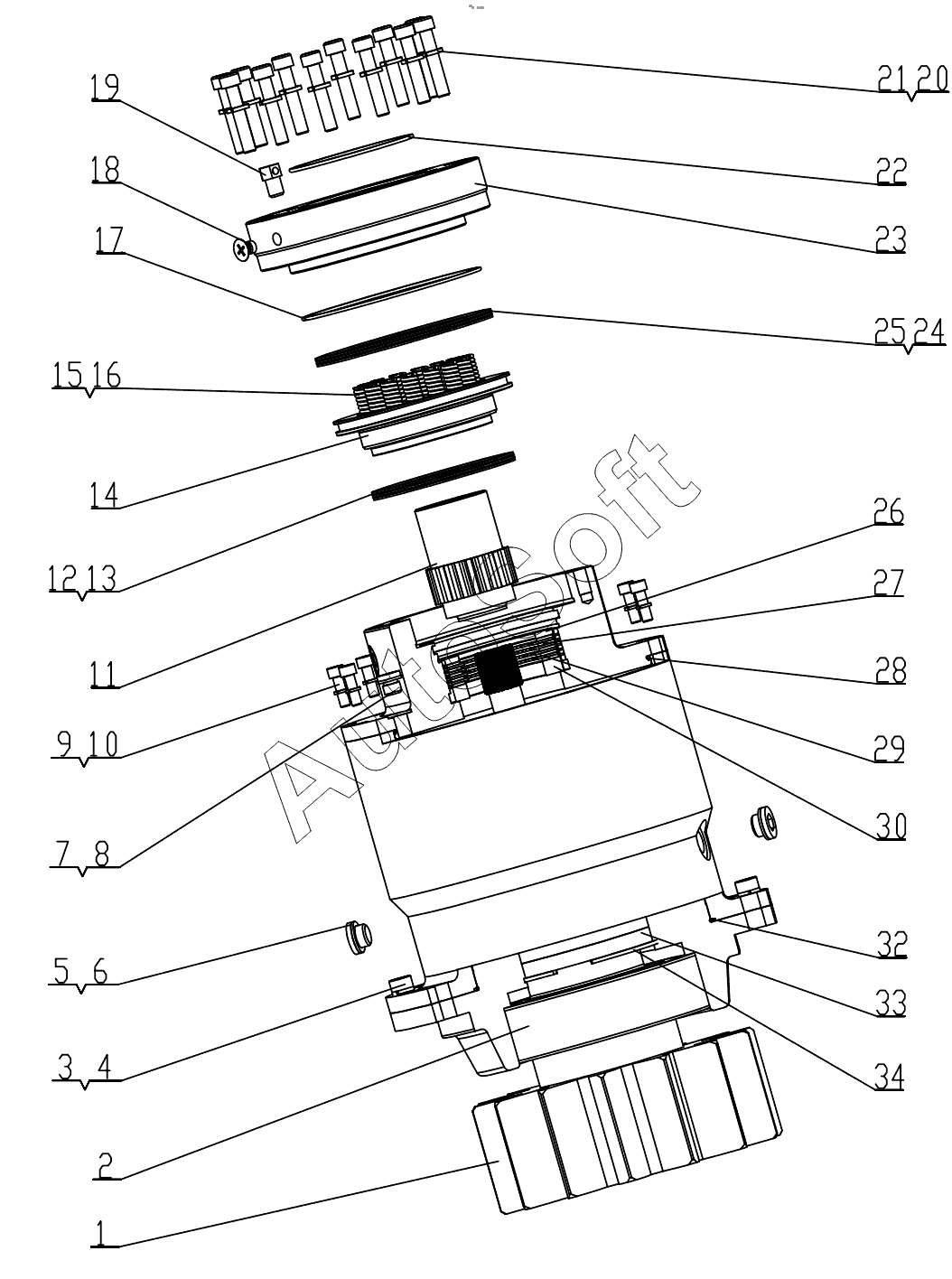

Каталог запасных частей к технике: Zoomlion QY55V53232Z. SLEWING REDUCER D1030200558ZY
26
18
19
20
21
22
23
24
25
17
27
28
29
30
32
33
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Output gear | |
| 2 | 3***7 | Bearing | |
| 3 | 3***5 | Spring washer | |
| 4 | 3***2 | Hexagon screw | |
| 5 | 3***6 | Hexagon plug | |
| 6 | 3***5 | Combination washer | |
| 7 | 3***5 | Hexagon plug | |
| 8 | 3***3 | Combination washer | |
| 9 | 3***3 | Hexagon screw | |
| 10 | 3***2 | Spring washer | |
| 11 | 2***4 | Coupling spindle | |
| 12 | 3***4 | X-type ring | |
| 13 | 3***0 | Nylon retainer ring | |
| 14 | 2***1 | Piston | |
| 15 | 3***4 | Small spring | |
| 16 | 3***3 | Big spring | |
| 17 | 3***9 | O-ring | |
| 18 | 3***9 | Grooved set screw with cone point | |
| 19 | 3***7 | Ventilation plug | |
| 20 | 3***1 | Hexagon plug | |
| 21 | 3***3 | Spring washer | |
| 22 | 3***6 | O-ring | |
| 23 | 2***4 | Input flange | |
| 24 | 3***3 | X-type ring | |
| 25 | 3***9 | Nylon retainer ring | |
| 26 | 2***0 | Adjusting washer | |
| 27 | 3***2 | Stator plate | |
| 28 | 3***0 | O-ring | |
| 29 | 3***1 | Rotor plate | |
| 30 | 2***6 | Limit washer | |
| 31 | 3***8 | O-ring | |
| 32 | 3***2 | Oil seal | |
| 33 | 3***0 | Circlip for holes |
