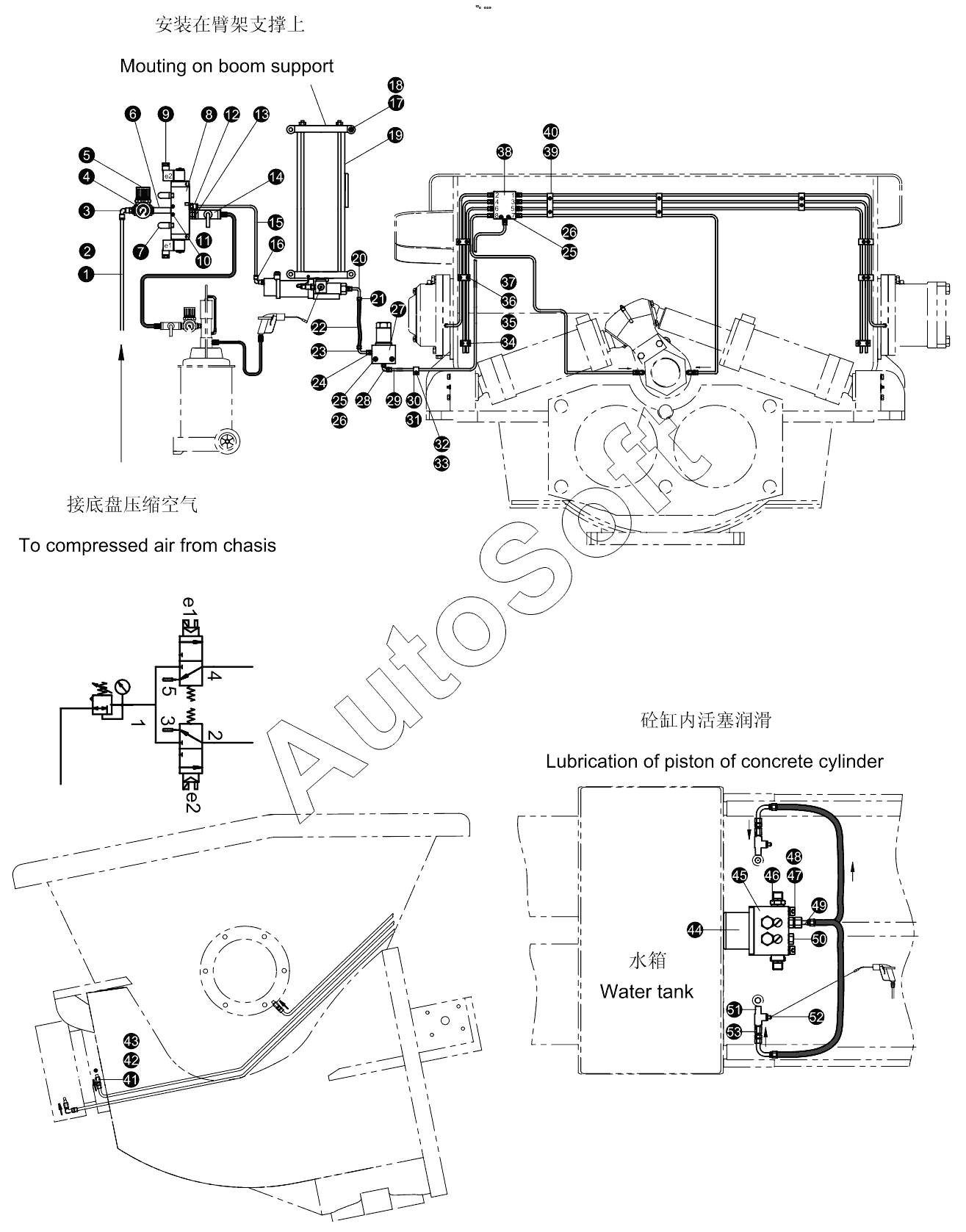

Каталог запасных частей к технике: Zoomlion K56X-6RZ. Lubrication system 001692406A0000000
41
28
29
30
31
32
33
34
35
36
37
38
39
40
27
42
43
44
45
46
47
48
49
50
51
52
53
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***4 | Straight soft pipe | |
| 2 | 0***6 | Hose | |
| 3 | 1***2 | L quick joint | |
| 4 | 1***5 | Manometer | |
| 5 | 1***9 | Pressure regulator | |
| 6 | 1***1 | Double worm joint | |
| 7 | 1***4 | Muffler | |
| 8 | 1***8 | Dual solenoid valve | |
| 9 | 1***0 | Eletromagnet & socket | |
| 10 | 1***5 | Bolt | |
| 11 | 1***4 | Washer | |
| 12 | 1***1 | Quick joint | |
| 13 | 1***4 | Double worm joint ESK | |
| 14 | 1***1 | Sphere valve | |
| 15 | 0***0 | Straight soft pipe | |
| 16 | 1***1 | L-quick joint | |
| 17 | 1***2 | Screw | |
| 18 | 1***3 | Washer | |
| 19 | 1***5 | Pneumatic lubricant pump | |
| 20 | 1***7 | 90°Pole of long hose | |
| 21 | 1***7 | Worm clamp | |
| 22 | 0***1 | High-pressure hose | |
| 23 | 1***9 | 90°expanding core | |
| 24 | 1***6 | Straight joint | |
| 25 | 1***2 | Screw | |
| 26 | 1***2 | Washer | |
| 27 | 1***4 | Mesh filter | |
| 28 | 1***7 | Elbow joint | |
| 29 | 0***3 | Bronze pipe | |
| 30 | 0***4 | Soleplate of 1st clamp | |
| 31 | 0***5 | Cover of 1st clamp | |
| 32 | 1***1 | Bolt | |
| 33 | 1***0 | Washer | |
| 34 | 0***6 | Soleplate of 2nd clamp | |
| 35 | 0***7 | Cover of 2nd clamp | |
| 36 | 0***8 | Soleplate of 3rd clamp | |
| 37 | 0***9 | Cover of 3rd clamp | |
| 38 | 1***9 | SSV8-K distributor | |
| 39 | 0***0 | Soleplate of 4th clamp | |
| 40 | 0***1 | Cover of 4th clamp | |
| 41 | 0***3 | Lengthen joint 1 | |
| 42 | 0***4 | Lengthen joint 2 | |
| 43 | 1***0 | Combined seal washer | |
| 44 | 0***5 | Mounting plate of double wire distributor | |
| 45 | 1***8 | Double wire distributor | |
| 46 | 1***1 | End straight coupling | |
| 47 | 1***0 | Rhombus seal | |
| 48 | 1***4 | Screw | |
| 49 | 1***6 | Pole of short hose | |
| 50 | 0***7 | Screw plug G1/4 | |
| 51 | 0***6 | Greasing T-joint | |
| 52 | 1***7 | Oil cup | |
| 53 | 1***6 | Check valve joint of r\il fillinn r\r\in + |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
