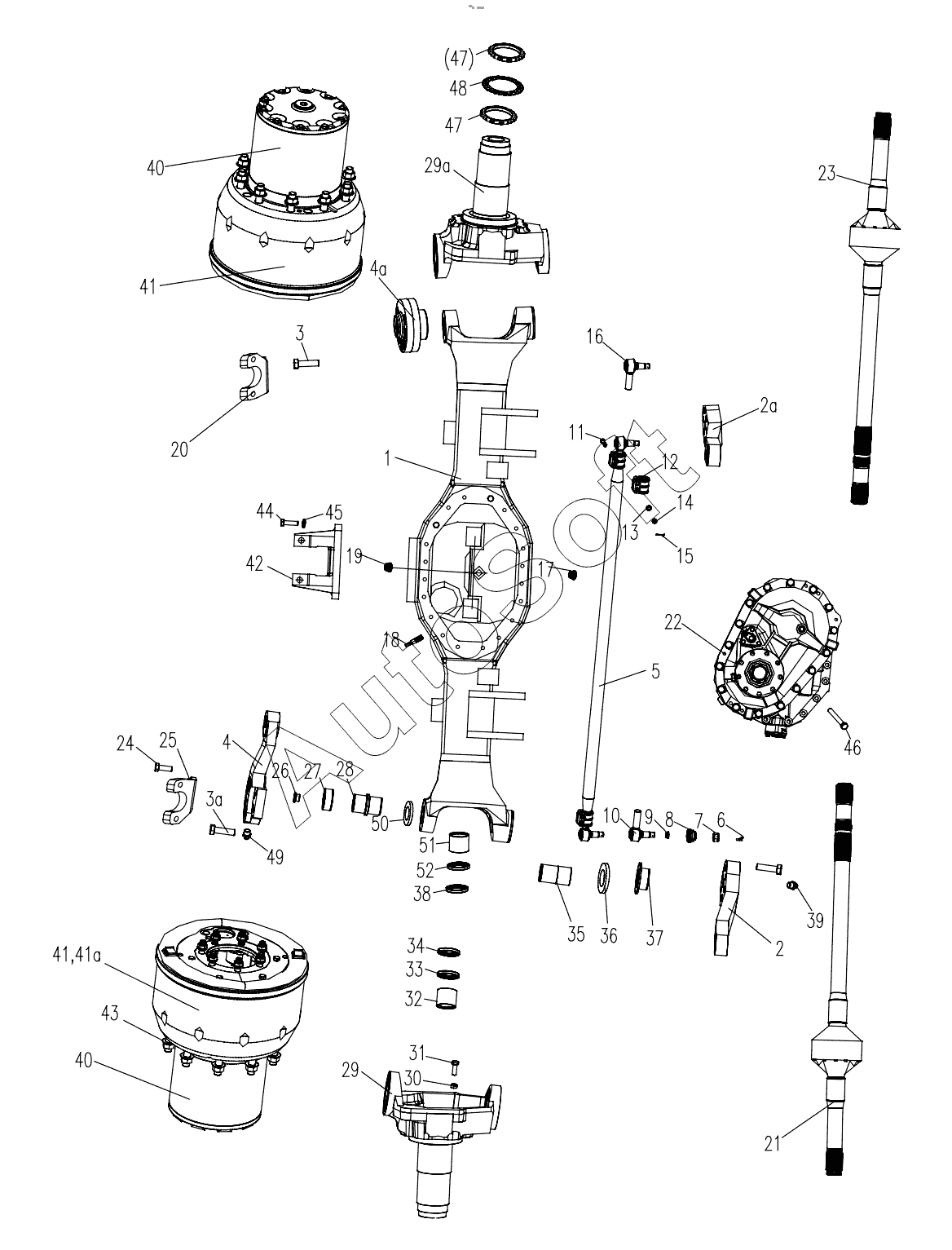

Каталог запасных частей к технике: Zoomlion ZLJ5480JQZV3 (2013). DRIVE AXLE STEERED (AXLE BODY) D1030100873_100003Y
1
2
2a
3
3a
4
4a
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29a
30
31
32
33
34
35
36
37
38
39
40
40
41
41
41
41
42
43
44
45
46
47
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Front axle housing assy | |
| 10 | 2***G | Steering movable fitting | |
| 11 | G***8 | Bolt | |
| 12 | 2***G | Clamp | |
| 13 | G***2 | Washer | |
| 14 | G***6 | Nut | |
| 15 | G***0 | Pin | |
| 16 | 2***L | Steering movable fitting | |
| 17 | A***C | Plug | |
| 18 | B***A | Normally open ventilation plug | |
| 19 | A***7 | Plug | |
| 2 | 2***2 | Tie rod arm | |
| 20 | 2***R | Chamber bracket | |
| 21 | 2***B | Ball-and-cage left axle shaft assy | |
| 22 | B***D | Main reducer assy | |
| 23 | 2***B | Ball-and-cage right axle shaft | |
| 24 | G***0 | Bolt | |
| 25 | 2***G | Chamber bracket | |
| 26 | A***9 | Plug | |
| 27 | 2***G | Upper king pin bush | |
| 28 | 2***G | Upper king pin | |
| 29 | 2***0 | Steering knuckle assembly | |
| 29a | 2***R | Steering knuckle assembly | |
| 2a | 2***2 | Tie rod arm | |
| 3 | G***0 | Bolt | |
| 30 | G***0 | Nut | |
| 31 | A***A | Thrust bolt | |
| 32 | G***6 | Anti-friction bearing | |
| 33 | J***0 | Oil seal | |
| 34 | J***0 | Oil seal | |
| 35 | 2***G | Lower king pin | |
| 36 | 2***G | Lower king pin washer | |
| 37 | A***G | Lower king pin bush | |
| 38 | J***0 | Oil seal | |
| 39 | J***5 | Oil cup | |
| 3a | G***0 | Bolt | |
| 4 | 2***1 | Steering knuckle | |
| 40 | B***A | Hub reducer assy | |
| 41 | 3***W | Brake and brake drum assy | |
| 41 | 3***W | Brake and brake drum assy | |
| 42 | 2***1 | Upper thrust support | |
| 43 | A***P | Wheel tightening nut | |
| 44 | G***0 | Bolt | |
| 45 | G***7 | Washer 10 GB/T93-1987 | |
| 46 | G***0 | Bolt | |
| 47 | A***3 | Grooved nut | |
| 48 | A***2 | Lock plate | |
| 49 | J***5 | Oil cup | |
| 4a | 2***2 | Cover | |
| 5 | 2***2 | Steering tie rod assy | |
| 50 | 2***A | Washer | |
| 51 | G***6 | Anti-friction bearing | |
| 52 | J***0 | Oil seal | |
| 6 | G***0 | Pin | |
| 7 | G***8 | Nut | |
| 8 | 2***G | Dust cover assembly | |
| 9 | 2***G | Bushing ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
