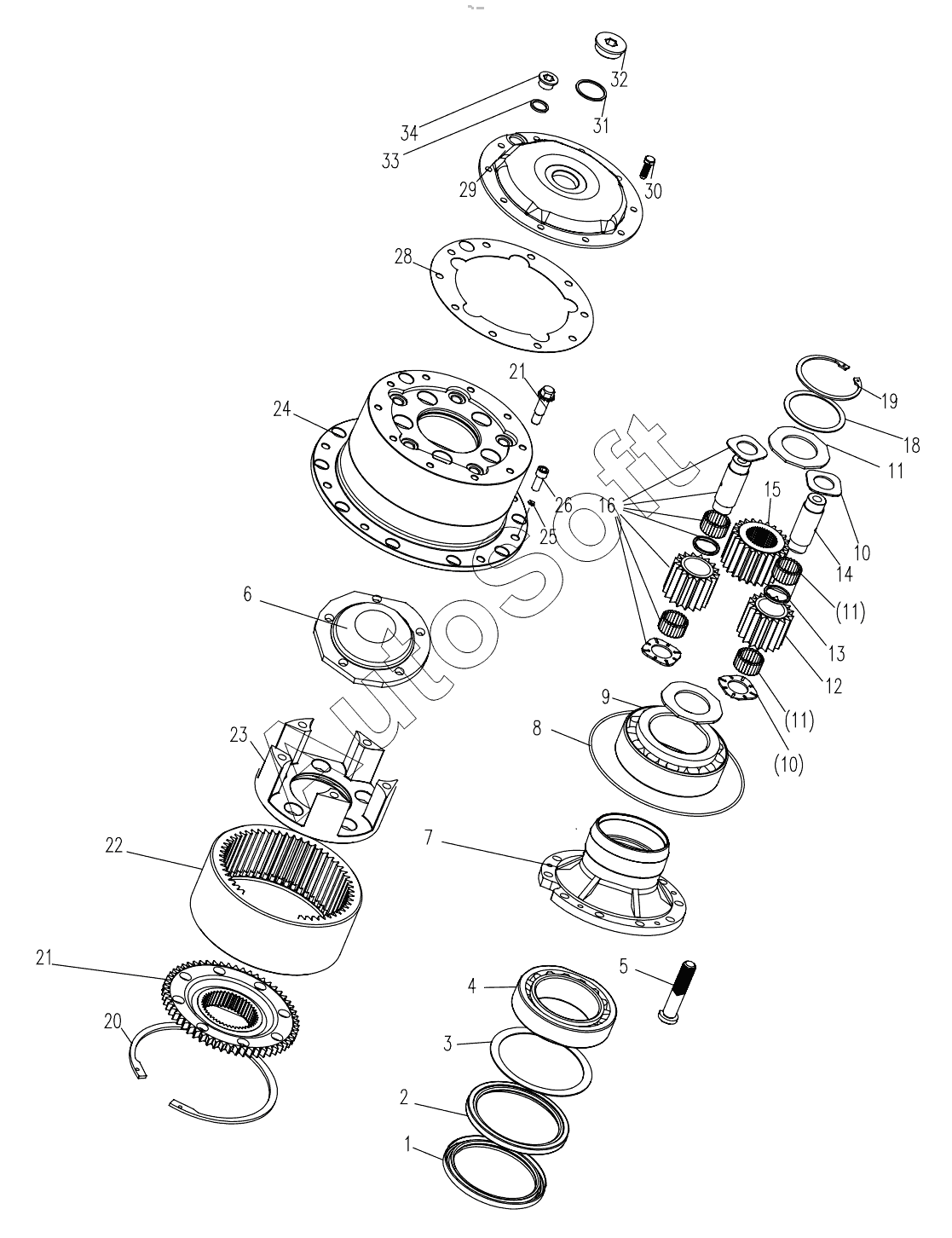

Каталог запасных частей к технике: Zoomlion ZLJ5480JQZV3 (2013). DRIVE AXLE STEERED (HUB REDUCER) D1030100873_100003Y
1
2
3
4
5
6
7
8
9
10
10
11
11
11
12
13
14
15
16
18
19
20
21
21
22
23
24
25
26
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***0 | Oil seal | |
| 2 | 2***G | Oil seal | |
| 3 | A***2 | Cover plate | |
| 4 | A***0 | Conical roller bearing | |
| 5 | A***2 | Wheel tightening bolt | |
| 6 | A***4 | Thrust washer | |
| 7 | 2***G | Wheel hub | |
| 8 | A***3 | O-ring | |
| 9 | A***0 | Conical roller bearing | |
| 10 | A***B | Thrust shim | |
| 11 | G***4 | Needle | |
| 12 | B***A | Planetary gear | |
| 13 | A***4 | Intermediate spacing ring | |
| 14 | B***B | Planetary gear shaft | |
| 15 | B***2 | Sun gear | |
| 16 | B***1 | Planetary gear assembly | |
| 17 | A***1 | Thrust shim | |
| 18 | A***3 | Adjusting shim | |
| 19 | A***9 | Clamping ring | |
| 20 | A***B | Clamping ring | |
| 21 | 2***T | Gear ring tray | |
| 22 | B***A | Gear ring | |
| 23 | B***B | Holder | |
| 24 | 2***G | Frame | |
| 25 | A***5 | Serrated washer | |
| 26 | A***6 | Bolt | |
| 27 | A***1 | Bolt with matching ring | |
| 28 | A***A | Paper gasket | |
| 29 | A***A | End cover | |
| 30 | G***0 | Bolt | |
| 31 | A***6 | Seal ring | |
| 32 | A***7 | Plug | |
| 33 | A***6 | Seal ring | |
| 34 | A***A | Plug |
