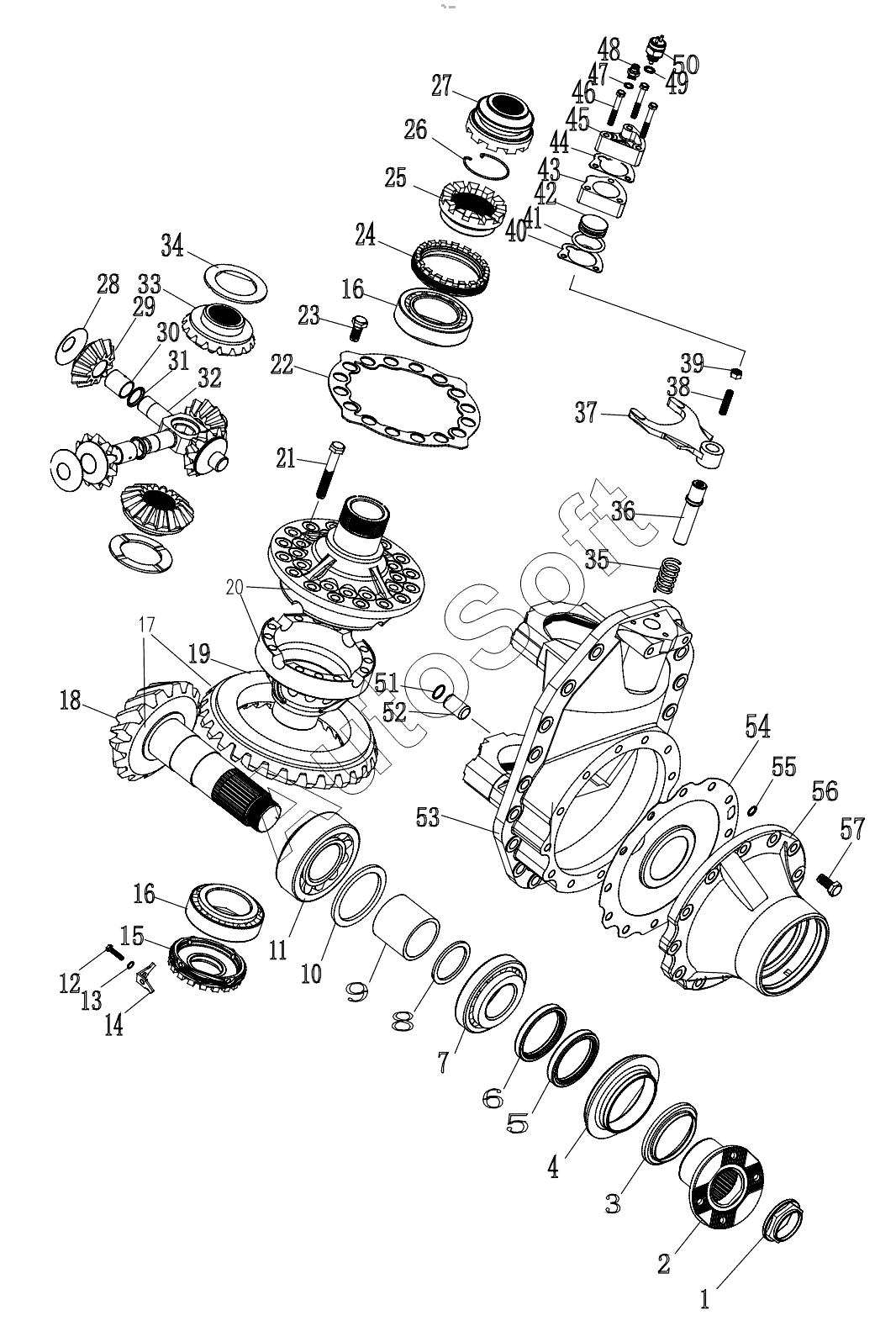

Каталог запасных частей к технике: Zoomlion ZLJ5480JQZV3 (2013). DRIVE AXLE STEERED (MAIN REDUCER) D1030100873_100003Y
43
29
30
31
32
33
34
35
36
37
38
39
40
41
42
28
44
45
46
47
48
49
50
51
52
53
54
55
56
57
16
16
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
17
18
19
20
20
20
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***D | Hexagon nut | |
| 2 | B***D | Drive flange | |
| 3 | B***D | Dust cover | |
| 4 | B***D | Oil seal seat | |
| 5 | B***D | Oil seal | |
| 6 | B***D | Oil seal | |
| 7 | G***4 | Conical roller bearing | |
| 8 | B***D | Spacing ring | |
| 9 | B***D | Spacer sleeve | |
| 10 | B***D | Oil retainer | |
| 11 | G***4 | Conical roller bearing | |
| 12 | G***6 | Bolt | |
| 13 | G***7 | Elastic washer with external teeth | |
| 14 | A***7 | Screw ring lock plate | |
| 15 | B***D | Right screw ring assy | |
| 16 | G***4 | Conical roller bearing | |
| 17 | B***G | Main driving/driven gear assy | |
| 17 | B***G | Main driving/driven gear assy | |
| 18 | B***G | Main driving/driven gear assy | |
| 19 | B***G | Main driving/driven gear assy | |
| 20 | B***D | Differential housing | |
| 20 | B***D | Differential housing | |
| 21 | B***D | Bolt | |
| 22 | B***D | Lock plate | |
| 23 | B***D | Bolt | |
| 24 | B***D | Left screw ring | |
| 25 | B***D | Differential lock clutch | |
| 26 | B***D | Spring washer | |
| 27 | B***D | Differential lock clutch | |
| 28 | B***D | Spherical washer | |
| 29 | B***D | Planetary gear | |
| 30 | B***D | Bushing | |
| 31 | B***D | Washer | |
| 32 | B***D | Cross shaft | |
| 33 | B***D | Axle shaft gear | |
| 34 | B***D | Thrust washer | |
| 35 | A***3 | Fork spring | |
| 36 | A***2 | Fork shaft | |
| 37 | B***D | Fork | |
| 38 | G***5 | Screw | |
| 39 | G***6 | Nut | |
| 40 | A***6 | Control cylinder shim | |
| 41 | G***6 | O-ring 32x3.5 | |
| 42 | A***9 | Control cylinder piston | |
| 43 | A***1 | Control cylinder | |
| 44 | A***8 | Control cylinder shim | |
| 45 | A***7 | Cover | |
| 46 | G***0 | Bolt | |
| 47 | A***5 | Washer | |
| 48 | 2***6 | Straight-through pipe fitting | |
| 49 | A***9 | Washer | |
| 50 | A***0 | Indicator switch | |
| 51 | G***6 | Retainer ring | |
| 52 | A***8 | Positioning pin | |
| 53 | B***D | Differential supporting assy of rear axle | |
| 54 | B***D | Shim | |
| 55 | A***4 | Seal washer | |
| 56 | B***D | Bearing seat | |
| 57 | G***0 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
