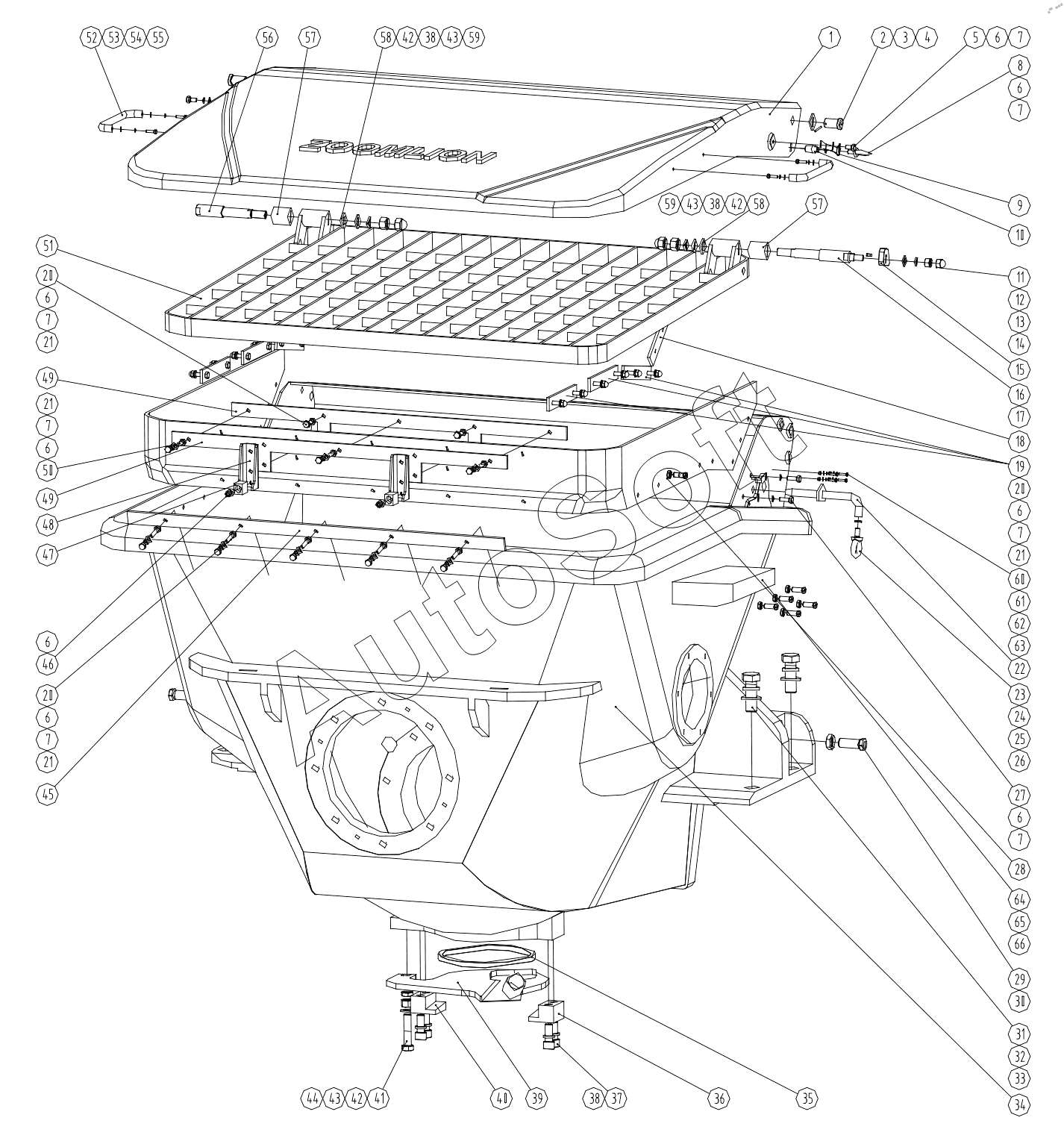

Каталог запасных частей к технике: Zoomlion 47X-5RZ. HOOPER
1
2
3
4
5
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
21
21
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
38
39
40
41
42
42
42
43
43
43
44
45
46
47
48
49
49
50
51
52
53
54
55
56
57
57
58
58
59
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Hopper cover assembly | |
| 2 | 0***2 | Pin shaft | |
| 3 | 1***6 | Washer | |
| 4 | 1***4 | Штифт 3.2x40 | |
| 5 | 1***8 | Bolt | |
| 6 | 1***3 | Washer | |
| 7 | 1***6 | Washer | |
| 8 | 1***9 | Screw | |
| 9 | 0***1 | Leaf spring | |
| 10 | 0***2 | Pin | |
| 11 | 1***8 | Nut | |
| 12 | 1***6 | Nut | |
| 13 | 1***4 | Washer | |
| 14 | 1***1 | Washer | |
| 15 | 0***1 | Cam | |
| 16 | 0***2 | Axis | |
| 17 | 1***3 | Key | |
| 18 | 0***9 | Small pressure plate | |
| 19 | 0***7 | Side pressure plate 1 | |
| 20 | 1***0 | Bolt | |
| 21 | 1***2 | Nut | |
| 22 | 0***0 | Pin | |
| 23 | 1***9 | Screw | |
| 24 | 1***3 | Washer | |
| 25 | 1***5 | Washer | |
| 26 | 1***2 | Chain | |
| 27 | 1***8 | Bolt | |
| 28 | 0***8 | Rubber baffle | |
| 29 | 0***1 | Bolt | |
| 30 | 1***9 | Nut | |
| 31 | 1***8 | Bolt | |
| 32 | 1***9 | Seal ring | |
| 33 | 1***0 | Washer | |
| 34 | 0***0 | Hopper | |
| 35 | 0***1 | Gasket | |
| 36 | 0***2 | Right chock | |
| 37 | 1***4 | Screw | |
| 38 | 1***5 | Washer | |
| 39 | 0***0 | Gate | |
| 40 | 0***1 | Left chock | |
| 41 | 1***9 | Bolt | |
| 42 | 1***2 | Washer | |
| 43 | 1***0 | Nut | |
| 44 | 1***8 | Nut | |
| 45 | 0***6 | Front pressure plate | |
| 46 | 1***2 | Screw | |
| 47 | 0***3 | Rubber cushion | |
| 48 | 0***4 | Vertical tendon | |
| 49 | 0***5 | Pressure plate | |
| 50 | 1***8 | Bolt | |
| 51 | 0***0 | Screen frame | |
| 52 | 1***5 | Handle | |
| 53 | 1***0 | Washer | |
| 54 | 1***8 | Washer | |
| 55 | 1***1 | Bolt | |
| 56 | 0***5 | Shaft | |
| 57 | 0***3 | Set | |
| 58 | 0***4 | Card board | |
| 59 | 1***9 | Nut | |
| 60 | 1***4 | Bolt | |
| 61 | 1***5 | Washer | |
| 62 | 1***4 | Washer | |
| 63 | 1***0 | Nut |
