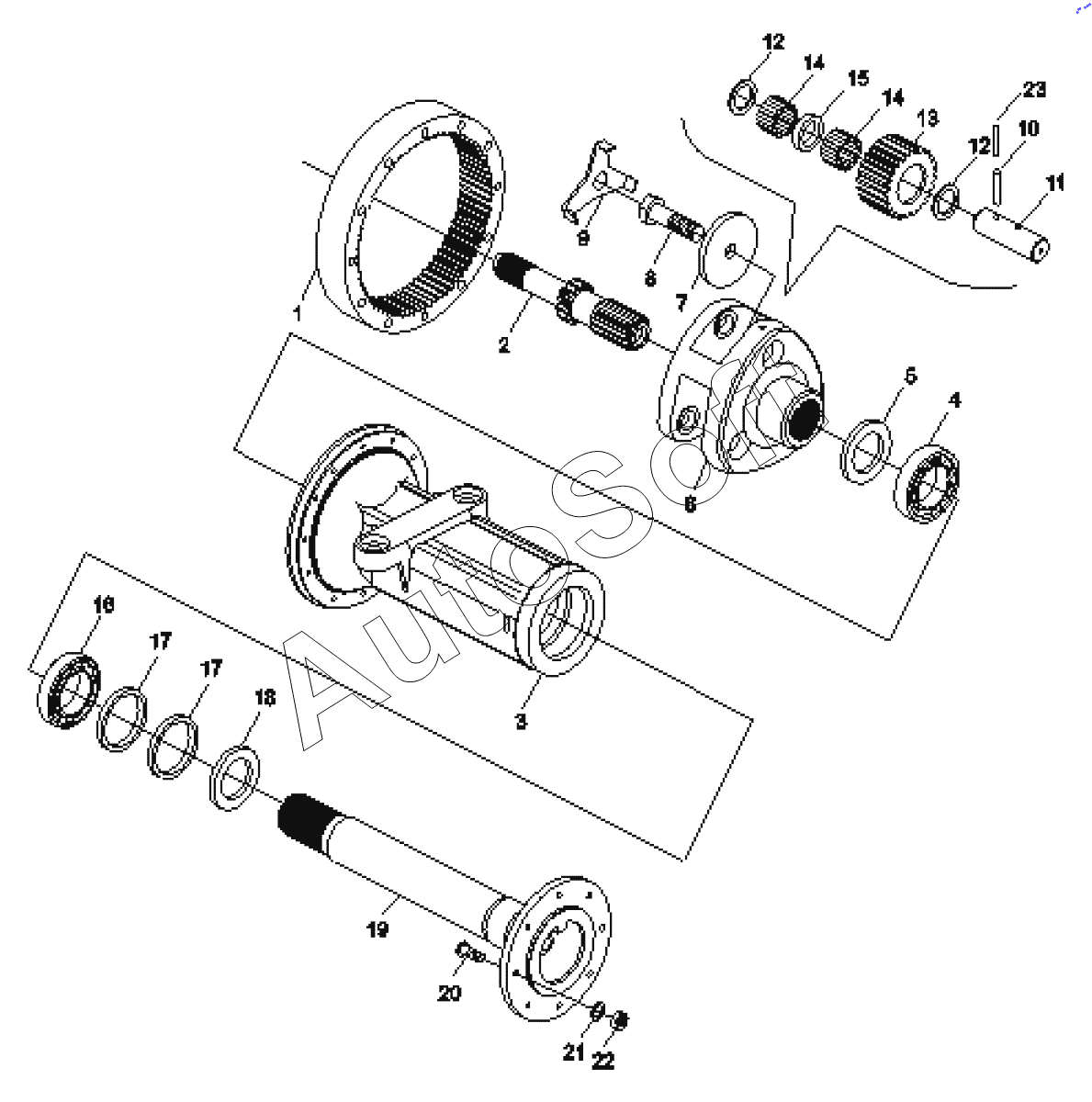

Каталог запасных частей к технике: Zoomlion RN (90-110 л.с.). 015713039CAA000000/15713039CAB00000 Левая/правая бортовая передача в сборе
12
12
23
22
22
21
20
20
19
18
17
17
16
15
14
14
13
1
11
10
9
8
7
6
5
5
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Зубчатый венец конечной передачи | |
| 2 | 0***4 | Левая полуось | |
| 2 | 0***1 | Правая полуось | |
| 3 | 0***4 | Корпус полуоси | |
| 4 | 1***7 | Подшипник | |
| 5 | 0***4 | Регулировочная прокладка | |
| 5 | 0***5 | Регулировочная прокладка | |
| 5 | 0***6 | Регулировочная прокладка | |
| 6 | 0***5 | Водило планетарной передачи | |
| 7 | 0***8 | Прижимная пластина водила планетарной передачи | |
| 8 | 0***6 | Болты крепления водила планетарной передачи | |
| 9 | 0***7 | Упорная шайба | |
| 10 | 1***3 | Пружинный штифт | |
| 11 | 0***3 | Вал планетарной шестерни | |
| 12 | 0***2 | Наружное прокладка игольчатого ролика планетарного колеса | |
| 13 | 0***0 | Планетарная шестерня | |
| 14 | Р***а | Роликовая игла | |
| 15 | 0***9 | Внутренняя прокладка игольчатого ролика | |
| 16 | 1***8 | Подшипник | |
| 17 | 0***5 | Стопорное кольцо маслоуплотнителя | |
| 18 | 0***4 | Сальник | |
| 19 | 0***1 | Сварные детали приводного вала | |
| 20 | 0***7 | Болт крепления ведущего колеса (левый) | |
| 20 | 0***2 | Болт крепления ведущего колеса (правый) | |
| 21 | 0***6 | Шайба | |
| 22 | 1***8 | Гайка | |
| 22 | 1***5 | Гайка | |
| 23 | 1***5 | Пружинный штифт |
