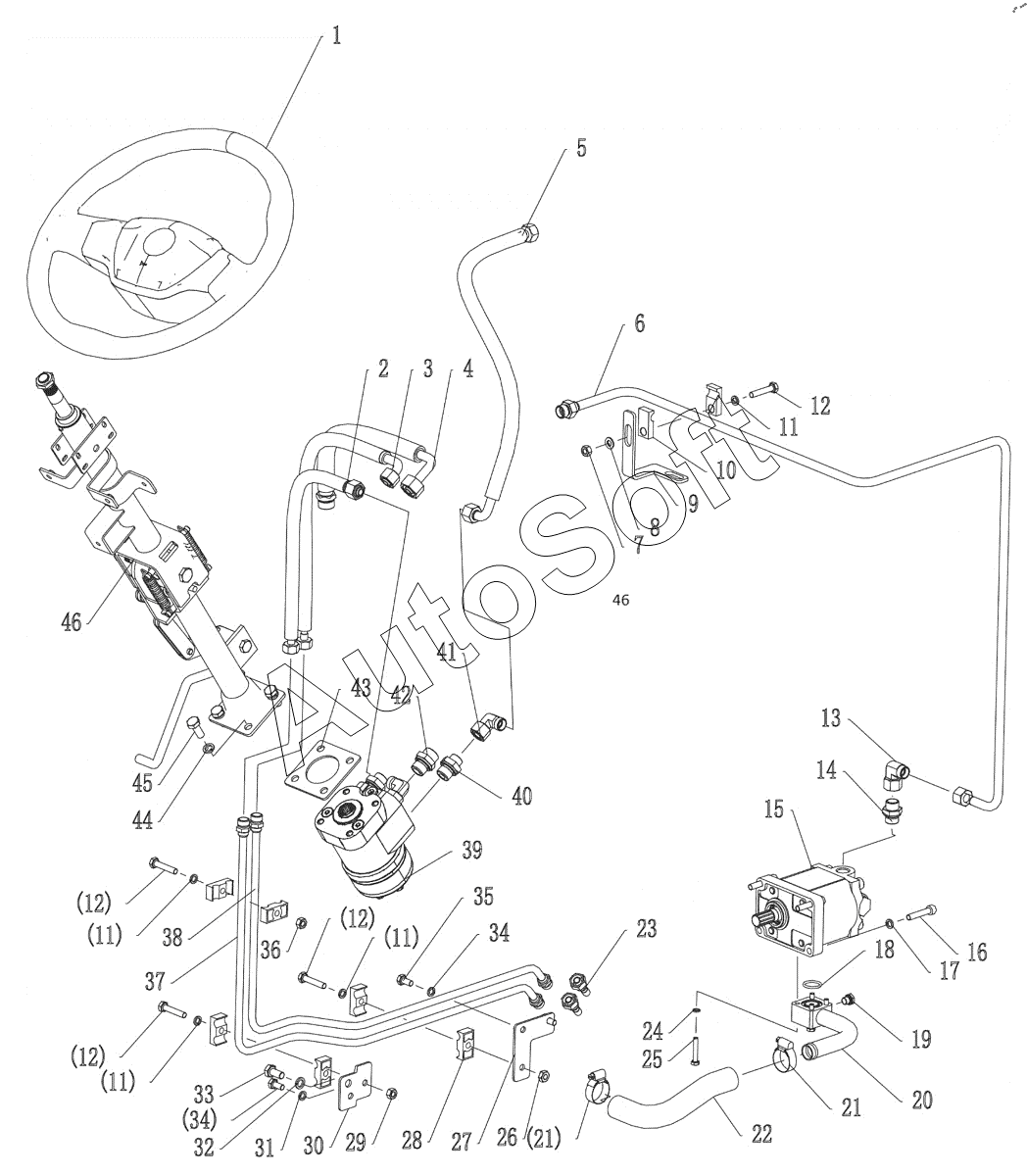

Каталог запасных частей к технике: Zoomlion RN (90-110 л.с.). 015714040QAF00000 Система рулевого управления в сборе
1
2
3
4
5
6
7
8
9
10
11
11
11
11
12
12
12
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***6 | Рулевое колесо в сборе | |
| 2 | 0***5 | Шланг рулевого управления B | |
| 3 | 0***8 | Шланг рулевого управления B | |
| 4 | 0***8 | Впускной шланг для масла усилителя сцепления | |
| 5 | 0***0 | Впускной шланг рулевого управления | |
| 6 | 0***0 | Выпускной шланг масляного насоса в сборе | |
| 7 | 1***9 | Hexagon nut M8-8 | |
| 8 | 1***6 | Washer | |
| 9 | 0***1 | Кронштейн рулевой масленки | |
| 10 | 0***1 | Хомут с одним отверстием | |
| 11 | 1***4 | Шайба | |
| 12 | 1***7 | Bolt | |
| 13 | 1***4 | Fitting | |
| 14 | 0***9 | Прямоугольное регулируемое соединение | |
| 15 | 0***1 | Насос постоянного расхода | |
| 16 | 1***1 | Screw | |
| 17 | 1***4 | Шайба | |
| 18 | 1***9 | Гидравлическое и пневматическое О-образное резиновое уплотнительное кольцо | |
| 19 | 0***9 | Винтовая заглушка | |
| 20 | 0***7 | Всасывающий рукав масляного насоса в сборе | |
| 21 | 1***0 | Хомут для шланга | |
| 22 | 0***9 | Шланг всасывания масла | |
| 23 | 0***6 | Резиновый шланг передачи масла высокого давления в сборе | |
| 24 | 1***6 | Болт | |
| 25 | 1***9 | Шайба | |
| 26 | 0***8 | Сварка кронштейна топливного бака | |
| 27 | 0***8 | Сварка кронштейна топливного бака | |
| 28 | 0***4 | Хомут для двойной трубы | |
| 29 | 0***5 | Сварка кронштейна топливного бака | |
| 30 | 0***5 | Сварка кронштейна топливного бака | |
| 31 | 1***8 | Шайба | |
| 32 | 1***4 | Шайба | |
| 33 | 1***3 | Bolt | |
| 34 | 1***8 | Bolt | |
| 35 | 1***8 | Bolt | |
| 36 | 1***4 | Nut | |
| 37 | 0***3 | Жесткая трубка рулевого управления в сборе A | |
| 38 | 0***4 | Жесткая трубка рулевого управления в сборе B | |
| 39 | 0***1 | Гидравлический рулевой механизм | |
| 40 | 0***6 | Прямое соединение | |
| 41 | 0***6 | Прямоугольное комбинированное соединение | |
| 42 | 0***1 | Прямое соединение | |
| 43 | 0***1 | Резиновая прокладка | |
| 44 | 1***1 | Шайба | |
| 45 | 1***4 | Bolt | |
| 46 | 0***7 | Рулевая колонка в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
