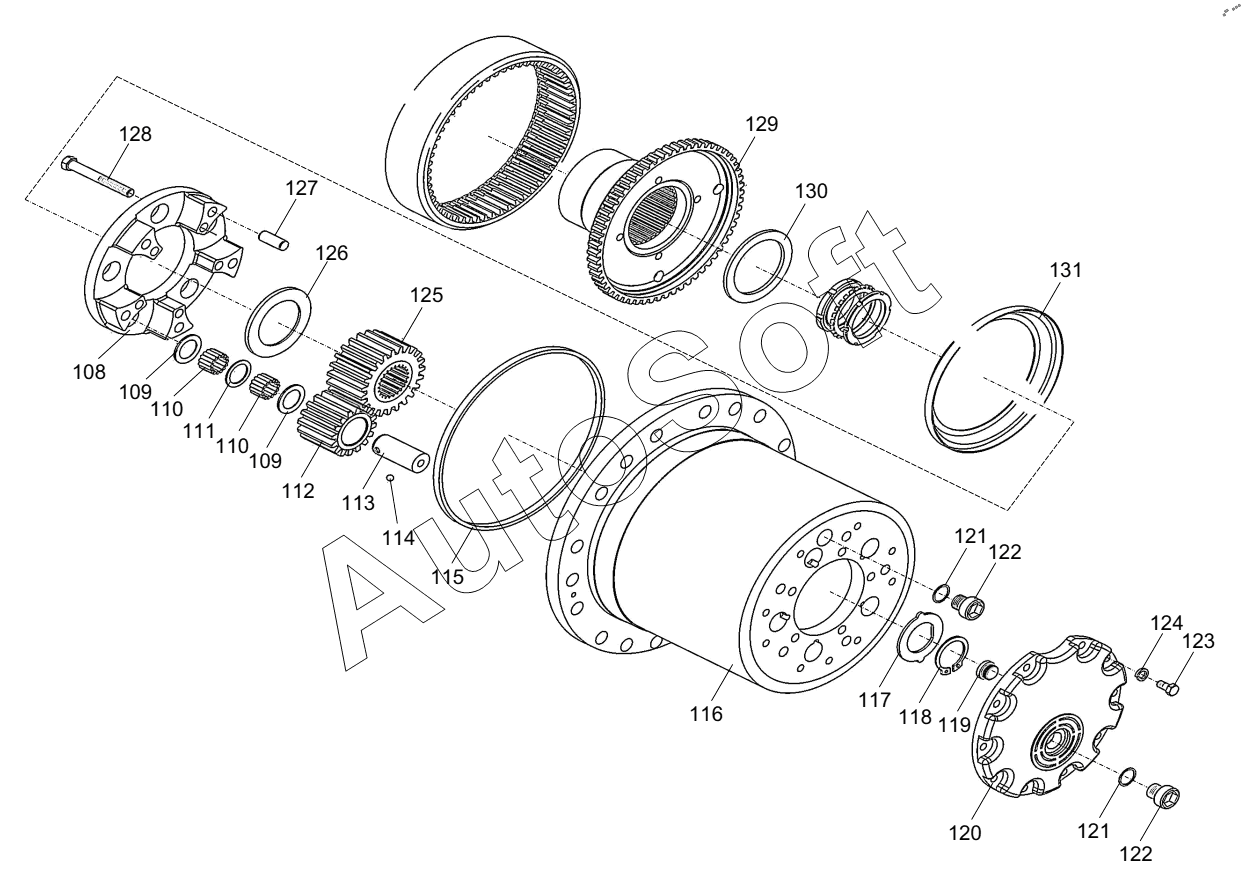

Каталог запасных частей к технике: Zoomlion ZLJ5500V3 (2013). DRIVE AXLE (WHEEL PLANETARY REDUCER 2) D1030100716_102293Y
119
131
130
129
128
127
126
125
124
123
122
122
121
121
120
118
117
116
115
114
113
112
111
110
110
109
109
108
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1030100716 | 1***6 | Drive axle | |
| 108 | 1***1 | Planetary frame | |
| 109 | 1***9 | Planetary wheel shim | |
| 110 | 1***6 | Needle bearing | |
| 111 | 1***1 | Seal ring | |
| 112 | 1***3 | Planet gear | |
| 113 | 1***1 | Planetary wheel shaft | |
| 114 | 1***6 | Steel ball | |
| 115 | 1***0 | O ring | |
| 116 | 1***8 | Wheel reducer housing | |
| 117 | 1***6 | Seal ring | |
| 118 | 1***3 | Circlip for shaft | |
| 119 | 1***3 | Roof pin, end cover | |
| 120 | 1***7 | End cover | |
| 121 | 1***3 | Seal ring | |
| 122 | 1***4 | Hex threaded plug | |
| 123 | 1***2 | Hex bolt | |
| 124 | P***1 | Spring washer | |
| 125 | 1***2 | Sun gear | |
| 126 | 1***0 | Washer, sun gear | |
| 127 | 1***0 | Cylindrical pin | |
| 128 | 1***5 | Hex bolt | |
| 129 | 1***1 | Gear ring bracket | |
| 130 | 1***7 | Seat ring, ring gear | |
| 131 | 1***9 | Oil baffle disc,planetary frame |
