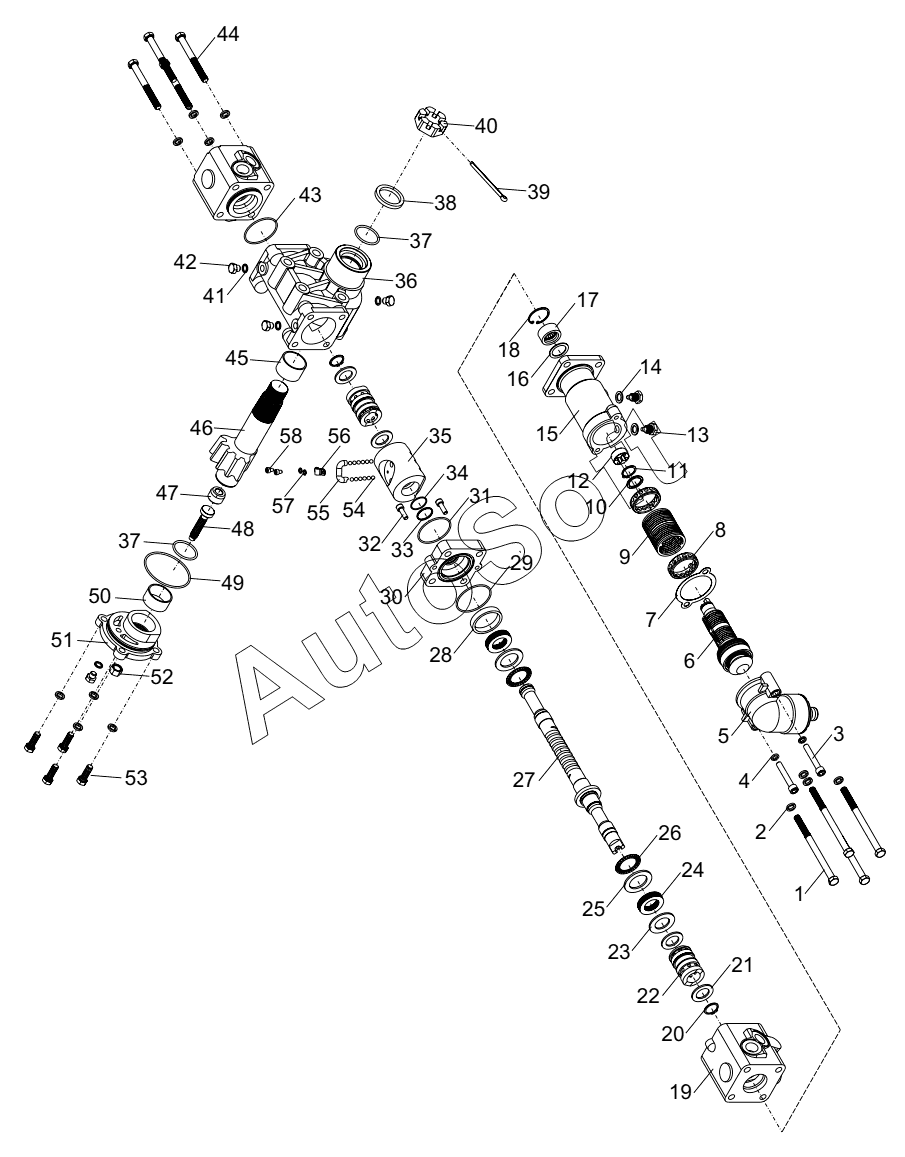

Каталог запасных частей к технике: Zoomlion ZLJ5500V3 (2013). STEERING GEAR D1032300052_100000Y
44
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
29
45
46
47
48
49
50
51
52
53
54
55
56
57
58
15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1032300052 | 1***2 | Steering gear | |
| 1 | H***t | Hex bolt | |
| 2 | S***r | Spring washer | |
| 3 | H***t | Hex bolt | |
| 4 | S***r | Spring washer | |
| 5 | S***r | Shaft shell assy, input gear | |
| 6 | S***r | Shaft assy, output gear | |
| 7 | A***m | Adjusting shim | |
| 8 | A***g | Angle adjusting ring | |
| 9 | L***r | Limit ring, outer | |
| 10 | A***g | Adjusting washer, bearing | |
| 11 | R***g | Retaining ring | |
| 12 | C***e | Coupling sleeve | |
| 13 | 1***7 | Limit screw | |
| 14 | S***g | Seal ring | |
| 15 | S***l | Stopper shell | |
| 16 | W***e | Washer, needle bearing sleeve | |
| 17 | B***g | Bearing | |
| 18 | 1***5 | Circlip for holes | |
| 19 | V***y | Valve body | |
| 20 | 1***6 | Retaining ring | |
| 21 | A***A | Axle pad a | |
| 22 | V***e | Valve core | |
| 23 | A***B | Axle pad b | |
| 24 | B***g | Belleville spring | |
| 25 | A***C | Axle pad c | |
| 26 | N***g | Needle bearing | |
| 27 | S***d | Steering threaded rod | |
| 28 | S***e | Sleeve | |
| 29 | 1***6 | O ring | |
| 30 | C***y | Connection body | |
| 31 | 1***6 | O-ring | |
| 32 | A***w | Allen screw | |
| 33 | 1***2 | Seal ring | |
| 34 | 1***2 | O-ring | |
| 35 | P***n | Piston | |
| 36 | H***g | Housing | |
| 37 | 1***3 | O-ring | |
| 38 | 1***3 | Dust seal | |
| 39 | C***n | Cotter pin | |
| 40 | H***t | Hex nut | |
| 41 | S***g | Seal ring | |
| 42 | H***g | Hex plug | |
| 43 | V***y | Valve body | |
| 44 | H***t | Hex bolt | |
| 45 | C***g | Compound bearing | |
| 46 | R***t | Rocker arm shaft | |
| 47 | L***t | Locknut, steering arm shaft | |
| 48 | A***t | Adjusting bolt, steering arm shaft | |
| 49 | 1***4 | O-ring | |
| 50 | C***g | Compound bearing | |
| 51 | C***r | Cover | |
| 52 | H***t | Hex nut | |
| 53 | H***t | Hex bolt | |
| 54 | S***l | Steel ball | |
| 55 | C***e | Conduct pipe | |
| 56 | C***p | Conduct pipe clamp | |
| 57 | S***r | Spring washer | |
| 58 | H***p | Hex bolt, conduct pipe clamp |
