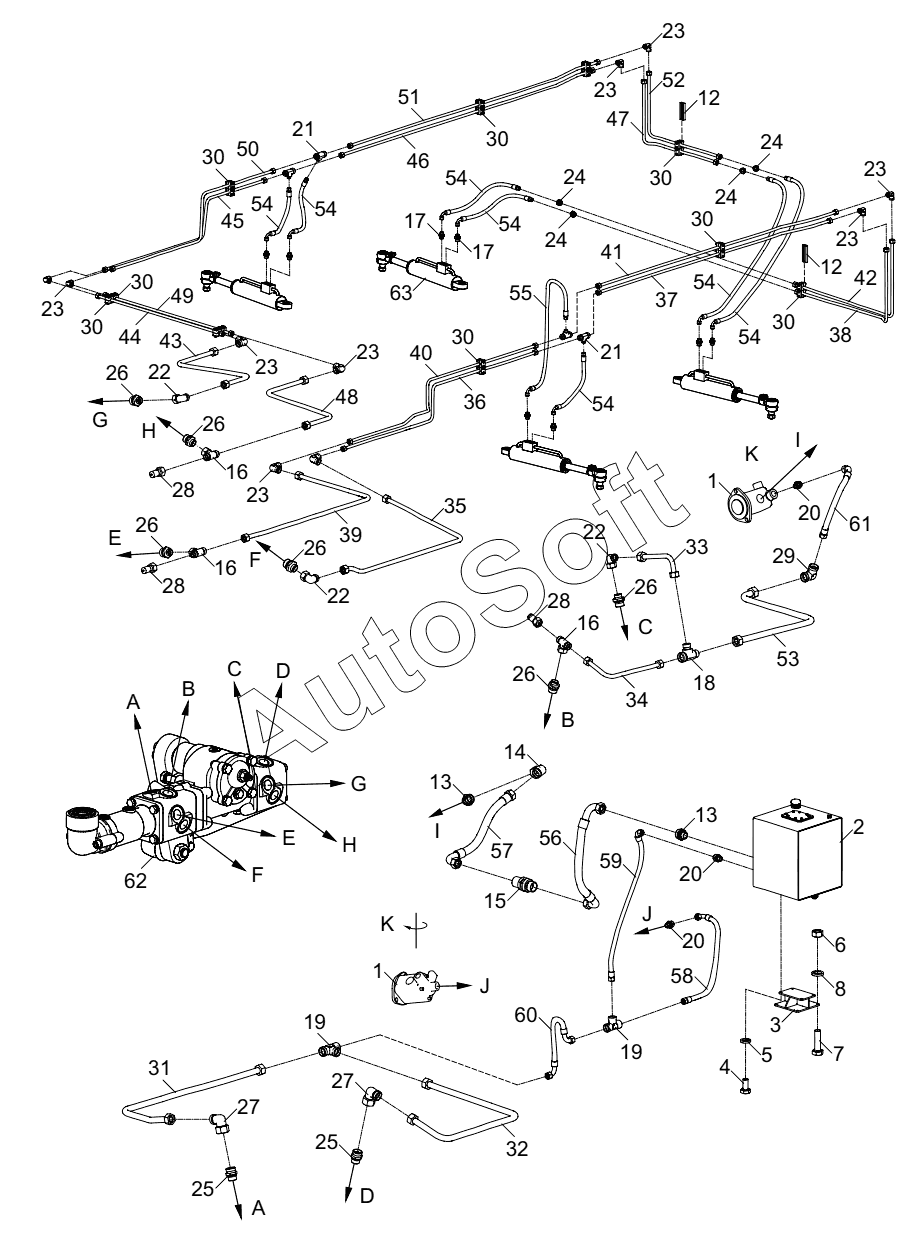

Каталог запасных частей к технике: Zoomlion ZLJ5500V3 (2013). STEERING HYDRAULIC SYSTEM D00672303400400001Y
48
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
32
49
50
51
52
53
54
54
54
54
54
54
54
55
56
57
58
59
60
61
62
63
16
16
16
1
1
2
3
4
5
6
7
8
12
12
13
13
14
15
17
17
18
19
19
20
20
20
21
21
22
22
22
23
23
23
23
23
23
23
23
24
24
24
24
25
25
26
26
26
26
26
26
27
27
28
28
28
29
30
30
30
30
30
30
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00672303400400001 | 0***1 | Steering hydraulic system | |
| 1 | 1***1 | Steering pump py25003(with three oil ports of outer circulation | |
| 2 | 0***1 | Oil steering reservoir | |
| 3 | 0***0 | Oil tank bracket | |
| 4 | 1***8 | Bolt | |
| 5 | 1***3 | Washer | |
| 6 | 1***3 | Nut | |
| 7 | 1***2 | Bolt | |
| 8 | 1***7 | Washer | |
| 9 | 2***2 | Hydraulic oil | |
| 10 | 2***3 | Hydraulic oil | |
| 11 | 1***8 | Nylon strap | |
| 12 | 1***3 | Slide | |
| 13 | 1***3 | Pipe fitting | |
| 14 | 1***3 | Fitting | |
| 15 | 1***3 | Pipe fitting | |
| 16 | 1***7 | Fitting | |
| 17 | 1***2 | Pipe joint | |
| 18 | 1***6 | Fitting | |
| 19 | 1***8 | Union tee | |
| 20 | 1***1 | Pipe fitting | |
| 21 | 1***2 | Joint | |
| 22 | 1***0 | Fitting | |
| 23 | 1***7 | Pipe joint | |
| 24 | 1***3 | Fitting | |
| 25 | 1***2 | Pipe fitting | |
| 26 | 1***5 | Pipe fitting | |
| 27 | 1***7 | Joint | |
| 28 | 1***4 | Pressure testing fitting | |
| 29 | 1***9 | Pipe fitting | |
| 30 | 1***8 | Pipe clamp | |
| 31 | 0***1 | Steel pipe assy | |
| 32 | 0***1 | Steel pipe assy | |
| 33 | 0***1 | Steel pipe assy | |
| 34 | 0***1 | Steel pipe assy | |
| 35 | 0***1 | Steel pipe assy | |
| 36 | 0***1 | Steel pipe assy | |
| 37 | 0***1 | Steel pipe assy | |
| 38 | 0***1 | Steel pipe assy | |
| 39 | 0***1 | Steel pipe assy | |
| 40 | 0***1 | Steel pipe assy | |
| 41 | 0***1 | Steel pipe assy | |
| 42 | 0***1 | Steel pipe assy | |
| 43 | 0***1 | Steel pipe assy | |
| 44 | 0***1 | Steel pipe assy | |
| 45 | 0***1 | Steel pipe assy | |
| 46 | 0***1 | Steel pipe assy | |
| 47 | 0***1 | Steel pipe assy | |
| 48 | 0***1 | Steel pipe assy | |
| 49 | 0***1 | Steel pipe assy | |
| 50 | 0***1 | Steel pipe assy | |
| 51 | 0***1 | Steel pipe assy | |
| 52 | 0***1 | Steel pipe assy | |
| 53 | 0***1 | Steel pipe assy | |
| 54 | 1***2 | Hose assembly | |
| 55 | 1***1 | Hose assy | |
| 56 | 1***3 | Hose assy | |
| 57 | 1***2 | Hose assy | |
| 58 | 1***4 | Hose assy | |
| 59 | 1***7 | Hose assy | |
| 60 | 1***5 | Hose assy | |
| 61 | 1***6 | Hose assy | |
| 62 | S***m | Steering mechanism | |
| 63 | S***r | Steering booster cylinder |
