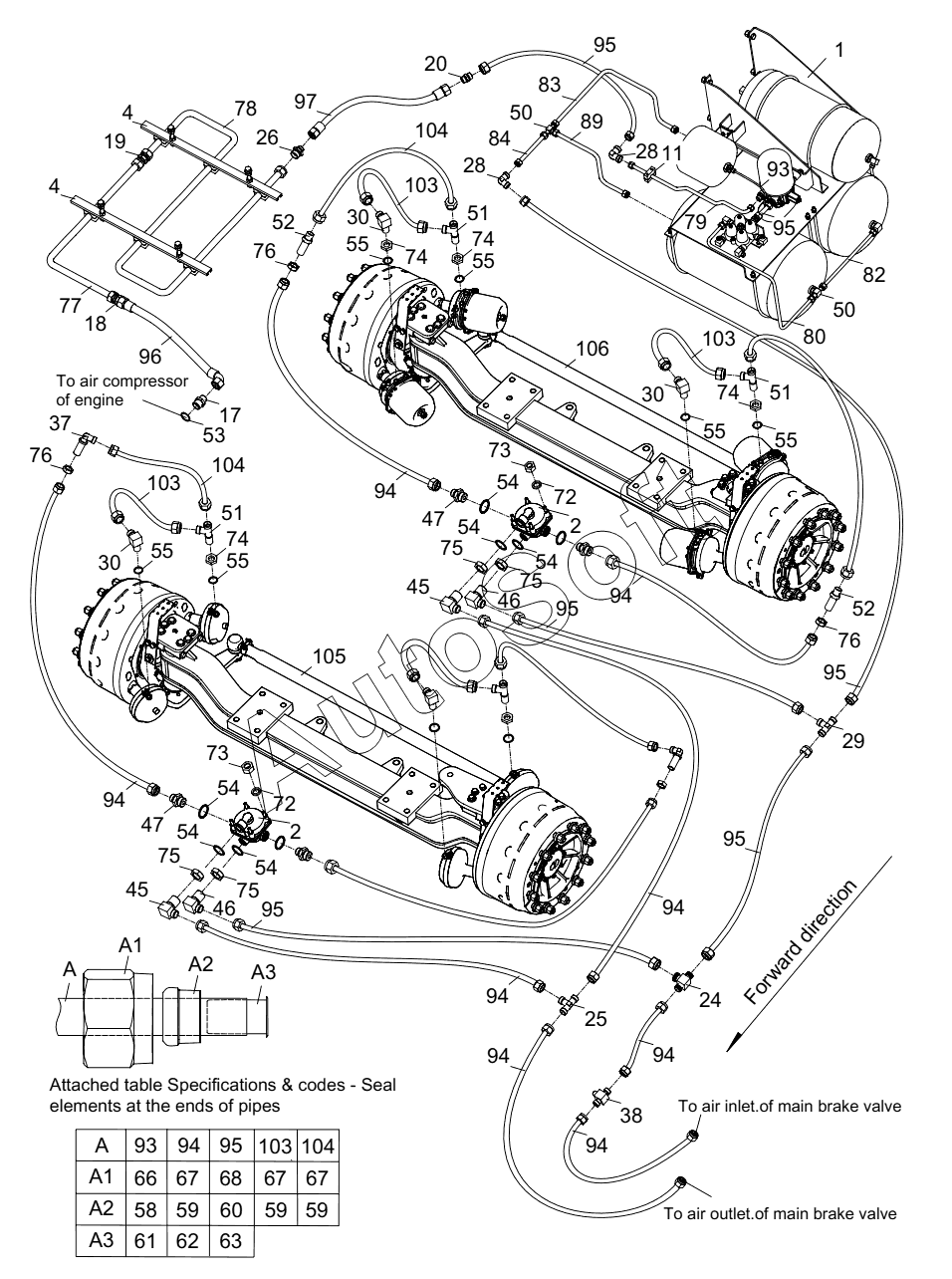

Каталог запасных частей к технике: Zoomlion ZLJ5500V3 (2013). AIR BRAKE SYSTEM (FRONT AXLE BRAKE) D00672303500000002Y
80
72
72
73
73
74
74
74
74
75
75
75
75
76
76
76
77
78
79
82
83
84
89
93
94
94
94
94
94
94
94
94
95
95
95
95
95
95
96
97
103
103
103
104
104
105
106
29
1
2
2
4
4
11
17
18
19
20
24
25
26
28
28
30
30
30
37
38
45
45
46
46
47
47
50
50
51
51
51
52
52
53
54
54
54
54
54
54
55
55
55
55
55
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00672303500000002 | 0***2 | Air brake system | |
| 1 | 0***0 | Air reservoir and valve block installation | |
| 2 | 1***6 | Foot-operated relay valve | |
| 4 | 0***0 | Pipe clamp installation | |
| 11 | 1***9 | Pipe clamp | |
| 14 | 0***0 | Schematic diagram, air brake system | |
| 16 | 2***5 | Loctite glue | |
| 17 | 1***7 | Fitting | |
| 18 | 1***6 | Pipe fitting | |
| 19 | 1***5 | Pipe fitting | |
| 20 | 1***8 | Fitting body | |
| 24 | 0***0 | Union tee | |
| 25 | 1***2 | Fitting body | |
| 26 | 0***0 | Straight fitting | |
| 28 | 1***3 | Fitting body | |
| 29 | 1***6 | Fitting body | |
| 30 | 0***0 | Elbow union | |
| 37 | 1***1 | Fitting body | |
| 38 | 0***0 | Union tee | |
| 45 | 0***0 | Straight thread elbow | |
| 46 | 0***0 | Union elbow | |
| 47 | 0***0 | Straight thread connector | |
| 50 | 0***0 | Union tee | |
| 51 | 0***0 | Tee union | |
| 52 | 1***6 | Fitting body 35 | |
| 53 | 1***3 | Washer | |
| 54 | 1***5 | Washer | |
| 55 | 1***2 | Washer | |
| 58 | 1***2 | Cutting sleeve | |
| 59 | 1***1 | Cutting sleeve | |
| 60 | 1***8 | Cutting sleeve | |
| 61 | 1***4 | Bushing | |
| 62 | 1***6 | Bushing | |
| 63 | 1***5 | Bushing | |
| 66 | 1***3 | Nut | |
| 67 | 1***6 | Baffle | |
| 68 | 1***9 | Baffle | |
| 72 | 1***2 | Nut | |
| 73 | 1***3 | Washer | |
| 74 | 1***7 | Nut | |
| 75 | 1***4 | Nut | |
| 76 | 1***4 | Nut | |
| 77 | 0***0 | Cold drawn precision tube assy | |
| 78 | 0***0 | Cold drawn precision tube assy | |
| 79 | 0***0 | Cold drawn precision tube assy | |
| 80 | 0***0 | Cold drawn precision tube assy | |
| 82 | 0***0 | Cold drawn precision tube assy | |
| 83 | 0***0 | Cold drawn precision tube assy | |
| 84 | 0***0 | Cold drawn precision tube assy | |
| 89 | 0***0 | Cold drawn precision tube assy | |
| 93 | 1***9 | Nylon pressure pipe nylon | |
| 94 | 1***1 | Nylon pressure pipe nylon | |
| 95 | 1***2 | Nylon pressure pipe nylon | |
| 96 | 1***4 | High temperature air pipeb/b3-32x1w-1400-40c°+232c° | |
| 97 | 1***4 | Hose assy | |
| 103 | 1***1 | Brake hose assy | |
| 104 | 1***8 | Brake hose assy | |
| 105 | F***1 | Front axle assy axle 1 | |
| 106 | F***2 | Front axle assy axle 2 | |
| 111 | E***y | Engine assy |
