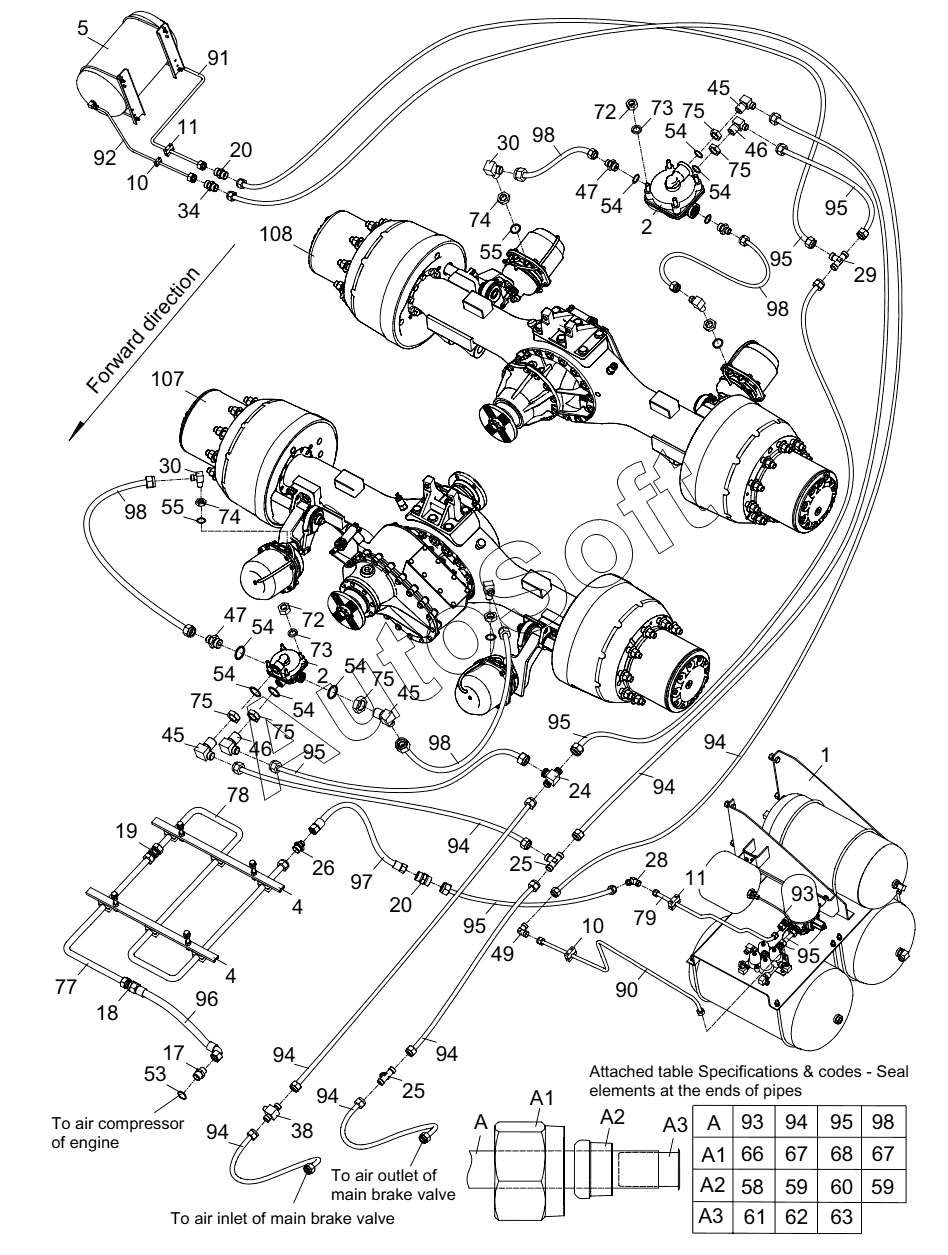

Каталог запасных частей к технике: Zoomlion ZLJ5500V3 (2013). AIR BRAKE SYSTEM (INTERMEDIATE AXLE AND REAR AXLE BRAKE) D00672303500000002Y
1
2
2
4
4
5
10
10
11
11
17
18
19
20
20
24
25
25
26
28
29
30
30
34
38
45
45
45
46
46
47
47
49
53
54
54
54
54
54
54
54
55
55
72
72
73
73
74
74
75
75
75
75
75
77
78
79
90
91
92
93
94
94
94
94
94
94
94
95
95
95
95
95
95
96
97
98
98
98
98
107
108
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00672303500000002 | 0***2 | Air brake system | |
| 1 | 0***0 | Air reservoir and valve block installation | |
| 2 | 1***6 | Foot-operated relay valve | |
| 4 | 0***0 | Pipe clamp installation | |
| 5 | 0***0 | Air reservoir installation, rear axle | |
| 10 | 0***0 | Pipe clamp | |
| 11 | 1***9 | Pipe clamp | |
| 14 | 0***0 | Schematic diagram, air brake system | |
| 16 | 2***5 | Loctite glue | |
| 17 | 1***7 | Fitting | |
| 18 | 1***6 | Pipe fitting | |
| 19 | 1***5 | Pipe fitting | |
| 20 | 1***8 | Fitting body | |
| 24 | 0***0 | Union tee | |
| 25 | 1***2 | Fitting body | |
| 26 | 0***0 | Straight fitting | |
| 28 | 1***3 | Fitting body | |
| 29 | 1***6 | Fitting body | |
| 30 | 0***0 | Elbow union | |
| 34 | 1***9 | Fitting body | |
| 38 | 0***0 | Union tee | |
| 45 | 0***0 | Straight thread elbow | |
| 46 | 0***0 | Union elbow | |
| 47 | 0***0 | Straight thread connector | |
| 49 | 1***5 | Fitting body 35 | |
| 53 | 1***3 | Washer | |
| 54 | 1***5 | Washer | |
| 55 | 1***2 | Washer | |
| 58 | 1***2 | Cutting sleeve | |
| 59 | 1***1 | Cutting sleeve | |
| 60 | 1***8 | Cutting sleeve | |
| 61 | 1***4 | Bushing | |
| 62 | 1***6 | Bushing | |
| 63 | 1***5 | Bushing | |
| 66 | 1***3 | Nut | |
| 67 | 1***6 | Baffle | |
| 68 | 1***9 | Baffle | |
| 72 | 1***2 | Nut | |
| 73 | 1***3 | Washer | |
| 74 | 1***7 | Nut | |
| 75 | 1***4 | Nut | |
| 77 | 0***0 | Cold drawn precision tube assy | |
| 78 | 0***0 | Cold drawn precision tube assy | |
| 79 | 0***0 | Cold drawn precision tube assy | |
| 90 | 0***0 | Cold drawn precision tube assy | |
| 91 | 0***0 | Cold drawn precision tube assy | |
| 92 | 0***0 | Cold drawn precision tube assy | |
| 93 | 1***9 | Nylon pressure pipe nylon | |
| 94 | 1***1 | Nylon pressure pipe nylon | |
| 95 | 1***2 | Nylon pressure pipe nylon | |
| 96 | 1***4 | High temperature air pipeb/b3-32x1w-1400-40c°+232c° | |
| 97 | 1***4 | Hose assy | |
| 98 | 1***0 | Brake hose assy | |
| 107 | D***e | Drive axle pre-assembled, non-steered, hande intermediate axle | |
| 108 | D***e | Drive axle pre-assembled, non-steered, hande rear axle | |
| 111 | E***y | Engine assy |
