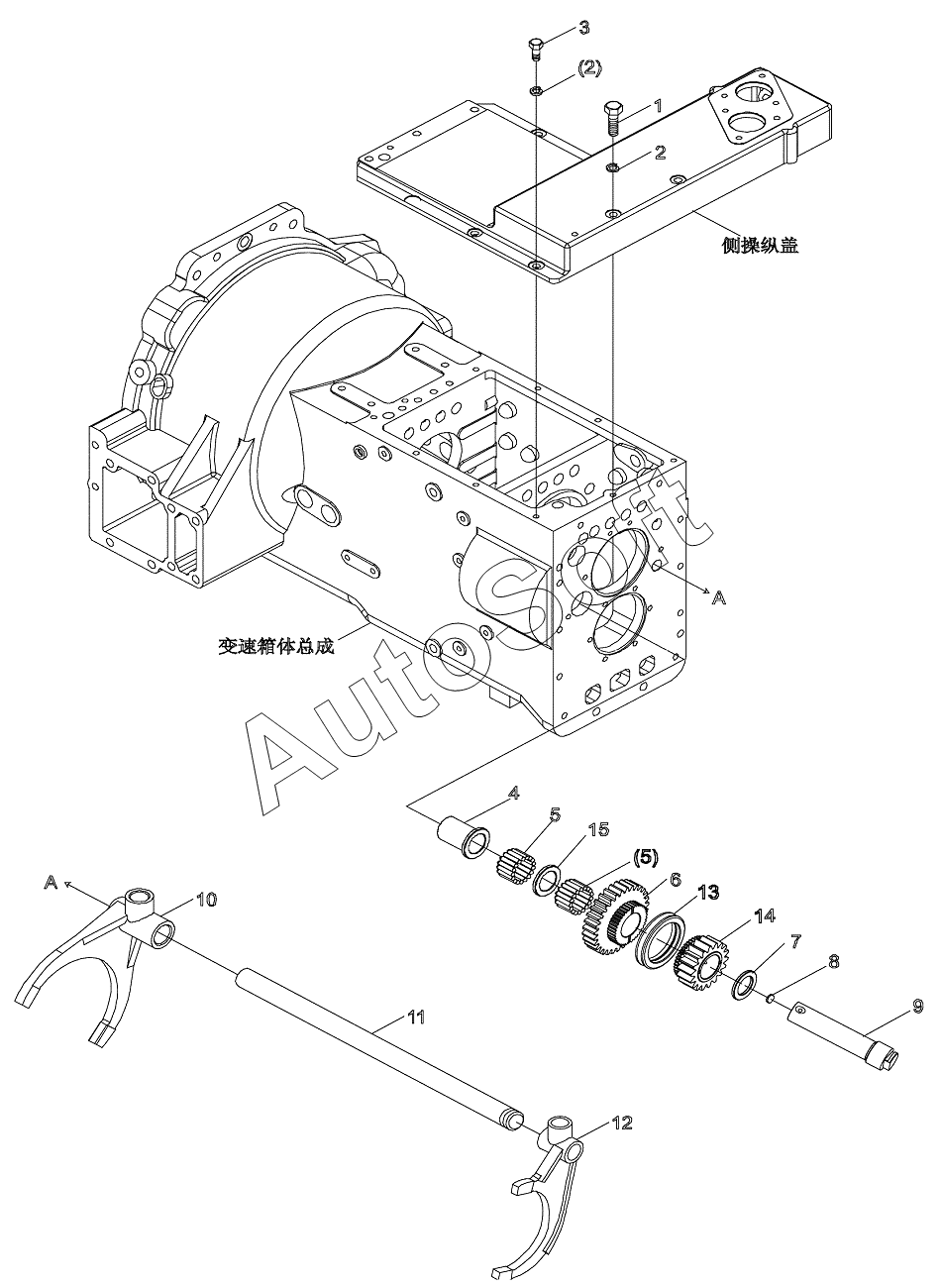

Каталог запасных частей к технике: Zoomlion RS (2021). 015716037SAA00000-RS1504.37A.001 Коробка передач в сборе (7)
1
2
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Болт M10x75-8.8 | |
| 2 | 1***7 | Washer | |
| 3 | 1***4 | Bolt | |
| 4 | 0***7 | Распорная втулка паразитной шестерни | |
| 5 | 1***8 | Игольчатый подшипник | |
| 6 | 0***8 | Паразитная шестерня | |
| 7 | 0***2 | Стопорное кольцо вала паразитной шестерни | |
| 8 | 1***3 | Люфтоубирающая шайба | |
| 9 | 0***0 | Промежуточный вал передачи заднего хода | |
| 10 | 0***5 | Вилка переключения передач I-II | |
| 11 | 0***5 | Вилка переключения передач I-II | |
| 12 | 0***8 | Вилка вспомогательной коробки переключения передач | |
| 13 | 0***8 | Втулка зацепления низкой передачи вспомогательной шестерни | |
| 14 | 0***5 | Паразитная шестерня | |
| 15 | 0***9 | Втулка промежуточной шестерни заднего хода |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
