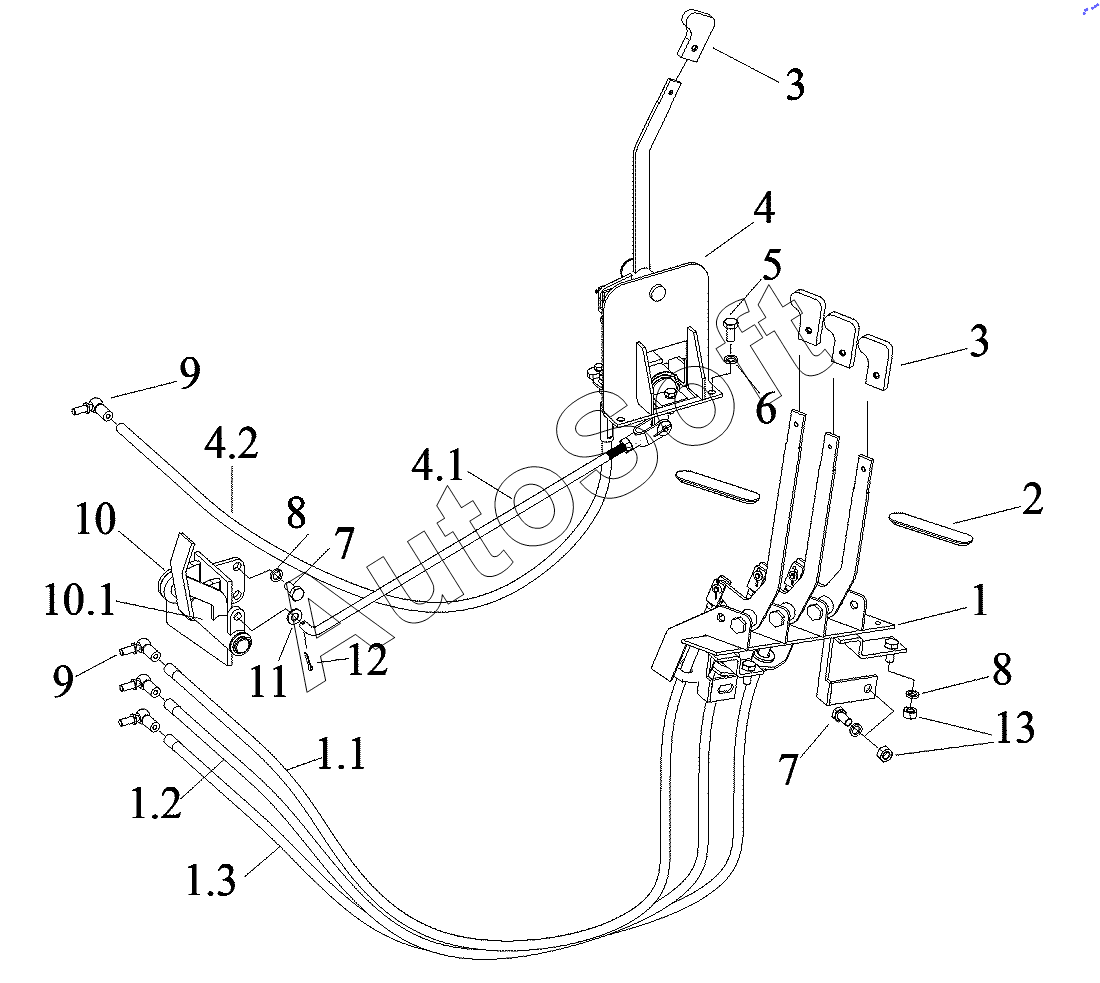

Каталог запасных частей к технике: Zoomlion RS (2021). 015718058SAC00000 Гидравлическая система в сборе(2)
1
1.1
1.2
1.3
2
3
3
4
4.1
4.2
5
6
7
7
8
8
9
9
10
10.1
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Механизм управления отводящей трубой блока клапанов в сборе | |
| 1.1 | 0***3 | Гибкий вал в сборе | |
| 1.2 | 0***4 | Гибкий вал в сборе | |
| 1.3 | 0***5 | Гибкий вал в сборе | |
| 10 | 0***2 | Узел стойки обратной связи | |
| 10.1 | 0***1 | Сварка опорной трубы | |
| 11 | 1***1 | Washer | |
| 12 | 1***2 | Разводной шплинт | |
| 13 | 1***5 | Nut | |
| 2 | 0***0 | Уплотнительная деталь для рычага гибкого вала | |
| 3 | 0***4 | Шарик рукоятки в сборе | |
| 4 | 0***3 | Механизм управления подъемом в сборе | |
| 4.1 | 0***3 | Резьбовой стержень | |
| 4.2 | 0***6 | Подъемный гибкий вал в сборе | |
| 5 | 1***7 | Bolt | |
| 6 | 1***4 | Шайба | |
| 7 | 1***6 | Bolt | |
| 8 | 1***7 | Washer | |
| 9 | 0***6 | Шаровой шарнир в сборе |
