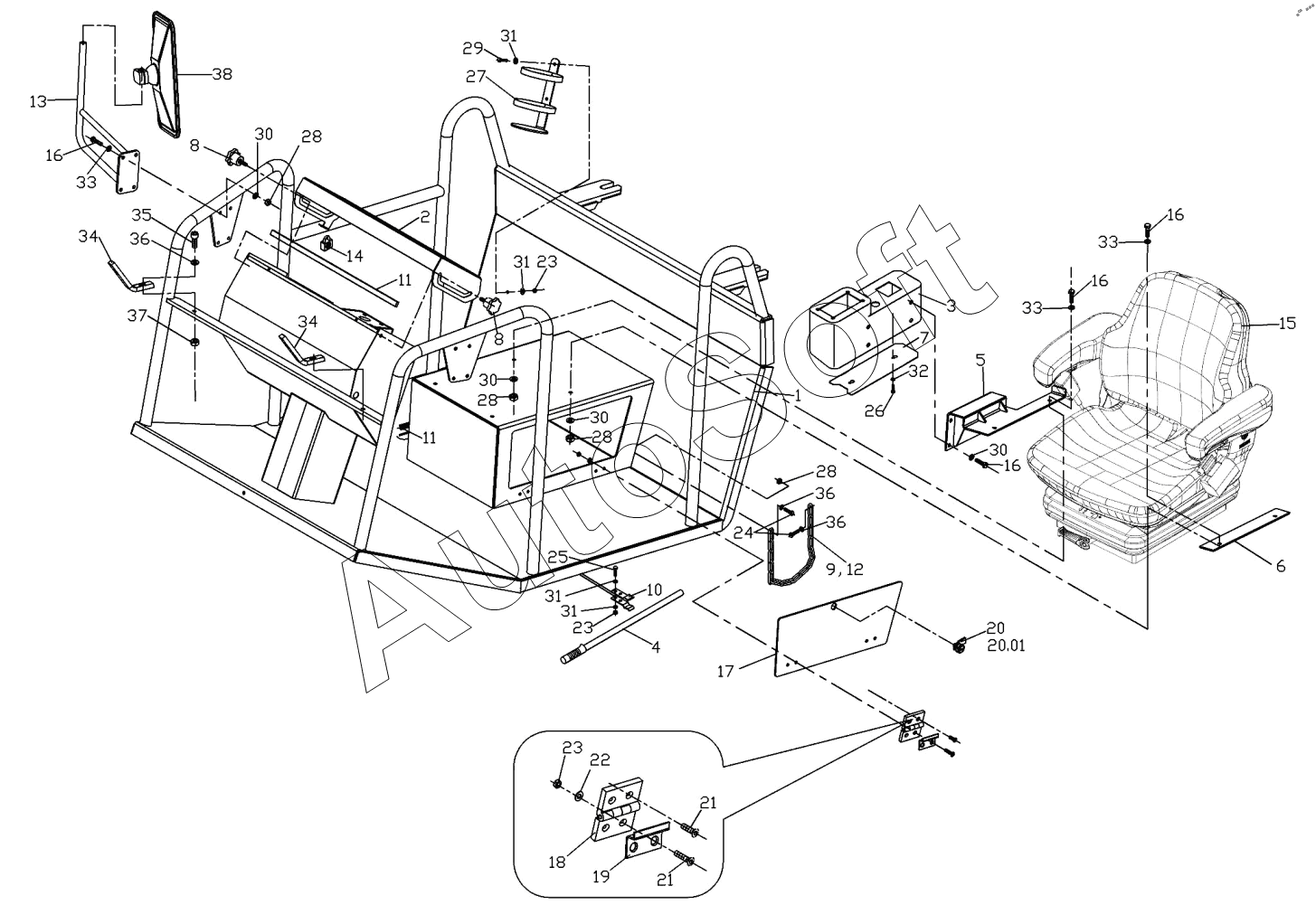

Каталог запасных частей к технике: Ammann ARS122 (2018). Platform Railing Assembly
1
2
3
4
5
6
7
8
8
9
10
11
11
12
13
14
15
16
16
16
16
17
18
19
20
20.01
21
21
22
23
23
23
24
25
26
27
28
28
28
28
29
30
30
30
30
31
31
31
31
32
33
33
33
34
34
35
36
36
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | 1***3 | Platform Railing Assembly | |
| 1 | 1***4 | Platform | |
| 10 | 4***3 | Spring | |
| 11 | 1***3 | Rubber profile | |
| 12 | 1***4 | Insulating hose | |
| 13 | 1***1 | Mirror Arm | |
| 14 | 1***0 | Padlock | |
| 15 | 1***7 | Driver's seat | |
| 16 | 4***5 | Hexagon head screw | |
| 17 | 1***9 | Door | |
| 18 | 1***5 | Hinge | |
| 19 | 1***5 | Hinge lock | |
| 2 | 1***4 | Front cover | |
| 20 | 4***5 | Tongue lock | |
| 20.01 | 1***0 | Door Lock Key | |
| 21 | 4***2 | Countersunk screw | |
| 22 | 4***0 | Strain washer | |
| 23 | J***3 | Hexagon nut | |
| 24 | 4***6 | Hexagon head screw | |
| 25 | 4***5 | Hexagon head screw | |
| 26 | 4***0 | Hexagon head screw | |
| 27 | 1***9 | Bottle holder | |
| 28 | 4***0 | Hexagon nut | |
| 29 | 4***0 | Hexagon head screw | |
| 3 | 1***8 | Operator panel | |
| 30 | 4***0 | Spring washer | |
| 31 | 4***4 | ШАЙБА | |
| 32 | 4***3 | Washer | |
| 33 | 4***0 | Strain washer | |
| 34 | 1***2 | Clamp | |
| 35 | 4***0 | Hexagon head screw | |
| 36 | 4***5 | Washer | |
| 37 | 4***0 | Hexagon nut | |
| 38 | 1***4 | Rear View Mirror | |
| 4 | 4***4 | ТРУБКА В СБОРЕ | |
| 5 | 1***3 | Bracket | |
| 6 | 1***5 | Bracket | |
| 7 | 1***5 | Cover | |
| 8 | 1***7 | Knob | |
| 9 | 4***3 | ЦЕПЬ |
