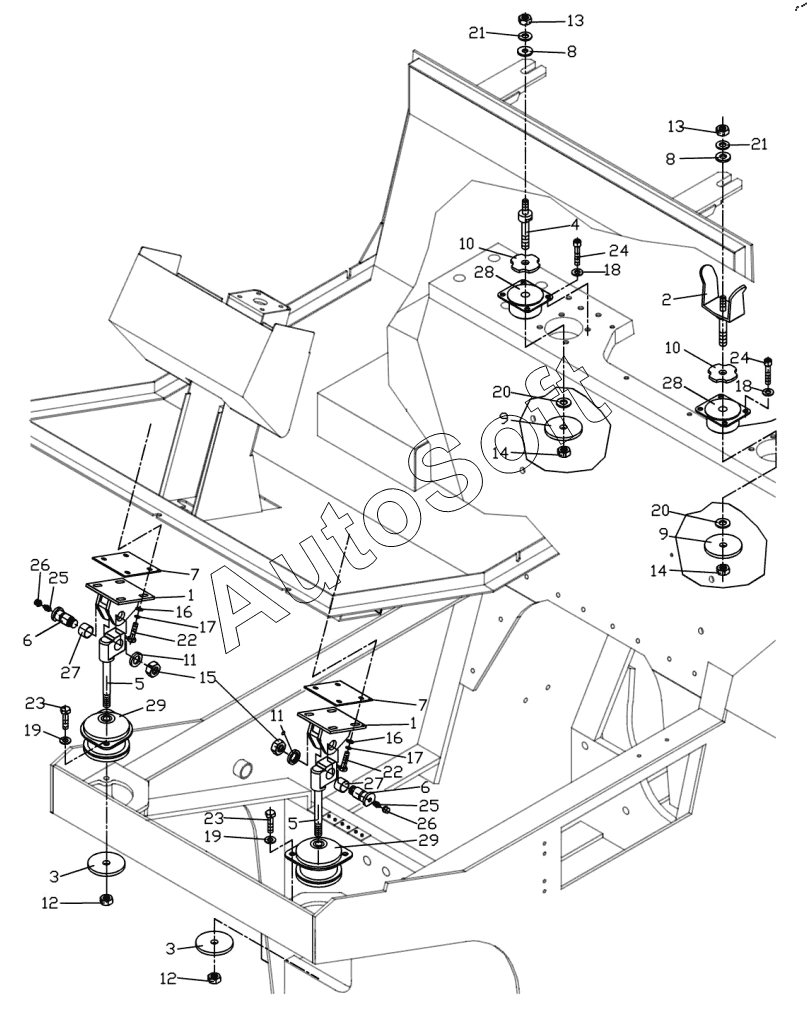

Каталог запасных частей к технике: Ammann ARS 122 (2018). Platform mounting
15
29
29
28
28
27
27
26
26
25
25
24
24
23
23
21
21
20
20
19
19
18
18
17
17
16
16
14
14
13
13
12
12
11
11
10
10
9
9
8
8
7
7
6
6
5
5
4
3
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1472248 | 1***8 | Platform Mounting Assembly | |
| 1 | 4***4 | Bracket | |
| 2 | 1***6 | Bolt | |
| 3 | 4***9 | Fuse | |
| 4 | 4***5 | Screw | |
| 5 | 4***8 | Eye | |
| 6 | 4***8 | Bolt | |
| 7 | 4***6 | Washer | |
| 8 | 1***5 | Washer | |
| 9 | 4***6 | Fuse | |
| 10 | 4***7 | Fuse | |
| 11 | 4***6 | Washer | |
| 12 | 4***0 | Nut | |
| 13 | 4***0 | Hexagon nut | |
| 14 | 4***0 | Nut | |
| 15 | 4***0 | Nut | |
| 16 | 4***0 | Washer | |
| 17 | 4***0 | Spring washer | |
| 18 | 4***0 | Spring washer | |
| 19 | 4***0 | Washer | |
| 20 | 4***0 | Washer | |
| 21 | 2***9 | Strain washer | |
| 23 | 4***5 | Hexagon head screw | |
| 24 | 4***5 | Socket head cap screw | |
| 25 | 4***6 | Greasing nipple | |
| 26 | 4***2 | Plug | |
| 27 | 4***5 | Bushing | |
| 28 | 1***2 | Rubber mount | |
| 29 | 1***4 | Rubber mount | |
| 222 | 4***5 | Hexagon head screw |
