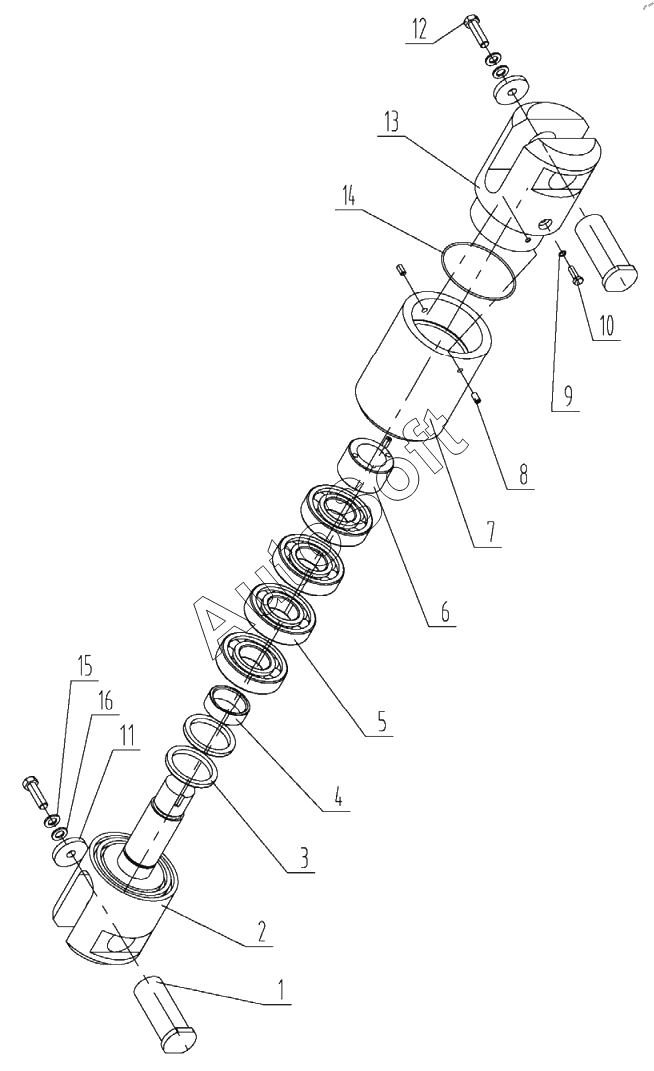

Каталог запасных частей к технике: SANY SR220C. Lifter assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Elevator axis pin sr220C.5.1-01 | |
| 2 | 1***5 | Lower connection body sr220C.5.1-02 | |
| 3 | 2***9 | RING-SEAL (80x100x10) | |
| 4 | 1***1 | WEARABLE BUSH | |
| 5 | 2***6 | Rolling bearing | |
| 6 | 1***7 | Nut | |
| 7 | 1***6 | Median connection body sr220C.5.1-03 | |
| 8 | 2***3 | TRIP BOLT (M10x20) | |
| 9 | A***2 | O-ring | |
| 10 | 2***0 | BOLT (M10x1x30) | |
| 11 | 1***9 | Baffle board, pin | |
| 12 | 2***1 | LOCKING BOLT (M16x55) | |
| 13 | 1***8 | Upper connection body sr220C.5.1-05 | |
| 14 | A***4 | O-ring 140x3.55GB3452.1 | |
| 15 | A***6 | WASHER (16) | |
| 16 | A***8 | Washer 16GB1230 |
