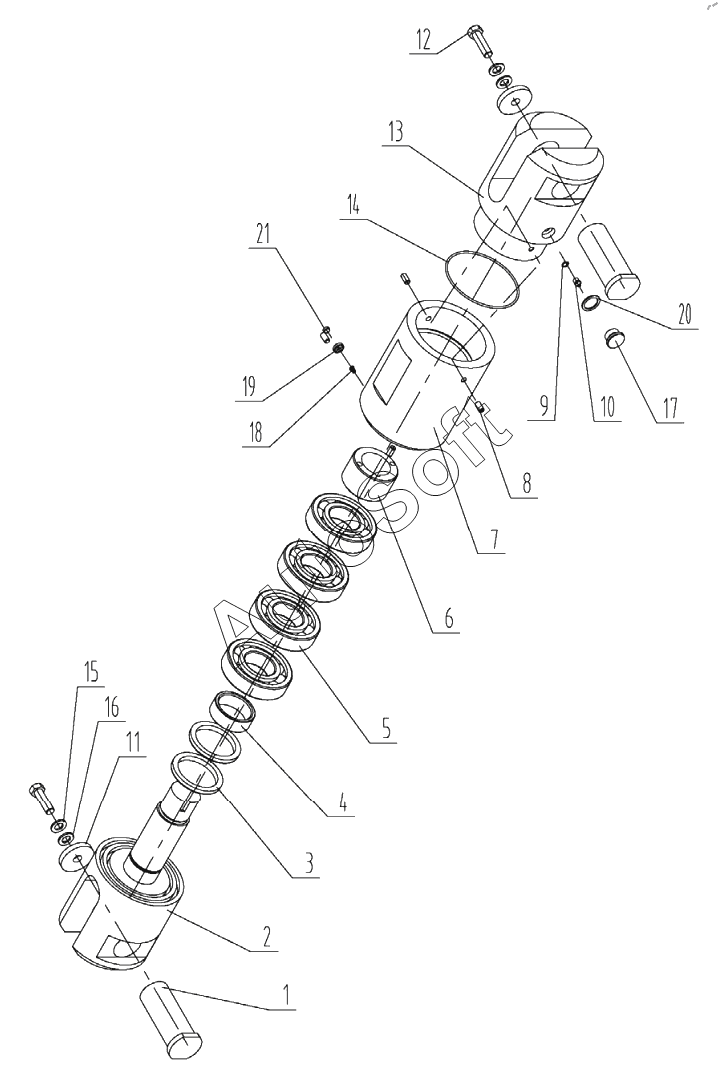

Каталог запасных частей к технике: SANY SR220C. Lifter assembly
11
21
20
19
18
17
16
15
14
13
12
1
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Elevator axis pin sr220C.5.1-01 | |
| 2 | 1***5 | Lower connection body sr220C.5.1-02 | |
| 3 | 2***9 | RING-SEAL (80x100x10) | |
| 4 | 1***1 | Wearing sleeve | |
| 5 | 2***6 | Rolling bearing | |
| 6 | 1***7 | Nut | |
| 7 | 1***3 | MIDDLE BODY | |
| 8 | 2***3 | TRIP BOLT (M10x20) | |
| 9 | A***2 | O-ring | |
| 10 | 2***7 | FITTING-GREASE (M10x1) | |
| 11 | 1***9 | Baffle board, pin | |
| 12 | 2***1 | LOCKING BOLT (M16x55) | |
| 13 | 1***4 | UPPER BODY | |
| 14 | A***4 | O-ring 140x3.55GB3452.1 | |
| 15 | A***6 | WASHER (16) | |
| 16 | A***8 | Washer 16GB1230 | |
| 17 | 2***7 | HEXAGONAL-SOCKET HEAD PLUG M27x2 | |
| 18 | 2***7 | CHECK VALVE | |
| 19 | 1***5 | PLUG M20x1.5 | |
| 20 | 2***9 | GASKET | |
| 21 | 2***2 | PLUG M12x1.5 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
