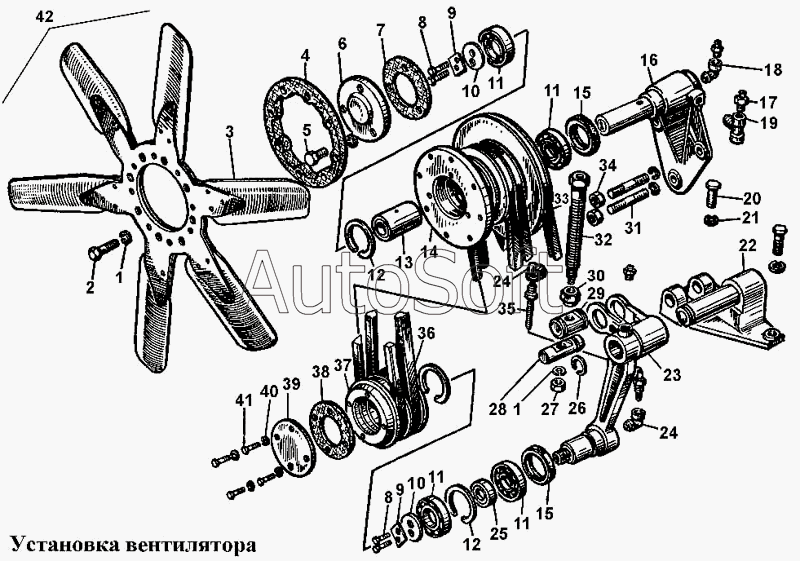

Каталог запасных частей к технике: ЧТЗ Т-170. Установка вентилятора
33
21
22
23
24
24
25
26
27
28
29
30
31
32
20
34
35
36
37
37
38
39
40
41
42
42
9
9
1
1
2
3
3
4
5
6
7
8
8
10
10
11
11
11
11
12
12
13
14
14
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51-07-103СП | 5***П | Механизм натяжения | |
| 51-07-104СП | 5***П | Шкив | |
| 65-07-101СП | 6***П | Шкив | |
| 1 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| 2 | Б***9 | Болт М10х45.58.019 | |
| 3 | 0***П | Крестовина | |
| 3 | 6***П | Крестовина | |
| 4 | 1***3 | Кольцо | |
| 5 | Б***9 | Болт М10х22.58.019 | |
| 6 | 7***8 | Крышка | |
| 7 | 4***1 | Прокладка | |
| 8 | Б***9 | Болт М8х25.88.019 | |
| 9 | 3***4 | Пластина | |
| 10 | 7***5 | Шайба | |
| 11 | П***К | Подшипник 206К | |
| 12 | 7***7 | Кольцо | |
| 13 | 1***3 | Втулка | |
| 14 | 1***1 | Шкив | |
| 14 | 6***6 | Шкив | |
| 15 | 4***П | Сальник | |
| 16 | 5***П | Кронштейн | |
| 17 | М***6 | Масленка 1.3.Ц6 | |
| 18 | 4***5 | Штуцер | |
| 19 | 7***0 | Переходник | |
| 20 | Б***9 | Болт М12х35.58.019 | |
| 21 | Ш***9 | Шайба 12 ОТ 65Г 09 | |
| 22 | 1***П | Кронштейн | |
| 23 | 1***П | Рычаг | |
| 24 | 4***1 | Колено | |
| 25 | 1***5 | Втулка | |
| 26 | 7***1 | Кольцо | |
| 27 | Г***9 | Гайка М10-6.019 | |
| 28 | 2***3 | Ось | |
| 29 | 5***6 | Муфта | |
| 30 | 7***6 | Гайка | |
| 31 | 2***1 | Шпилька | |
| 32 | 1***П | Винт | |
| 33 | Р***0 | Ремень генератора II-12.5х9х1090 | |
| 34 | 3***0 | Гайка | |
| 35 | 2***П | Трубка | |
| 36 | Р***0 | Ремень вентилятора II-16х11х1650 | |
| 37 | 1***1 | Ролик натяжной | |
| 37 | 1***7 | Ролик натяжной | |
| 38 | 7***0 | Прокладка | |
| 39 | 1***9 | Крышка | |
| 40 | Ш***9 | Шайба 8Т 65Г 09 | |
| 41 | Б***9 | Болт М8х20.58.019 | |
| 42 | 1***П | Установка вентилятора | |
| 42 | 6***П | Установка вентилятора |
