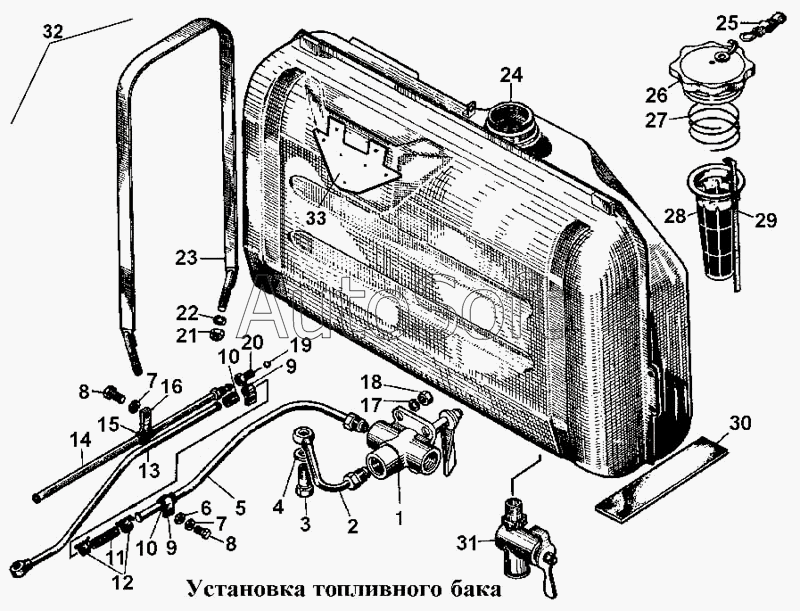

Каталог запасных частей к технике: ЧТЗ Т-170. Установка топливного бака
27
19
20
21
22
23
24
24
24
25
26
18
28
28
29
30
30
31
32
32
33
11
2
3
4
5
6
7
7
8
8
9
9
10
10
1
12
12
13
13
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Кран ПП8 | |
| 2 | 5***П | Труба | |
| 3 | 7***6 | Штуцер | |
| 4 | 5***8 | Кольцо | |
| 5 | 5***П | Труба | |
| 6 | 3***1 | Шайба | |
| 7 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| 8 | Б***9 | Болт М10х18.58.019 | |
| 9 | 4***7 | Скоба | |
| 10 | 7***4 | Прокладка | |
| 11 | 7***7 | Рукав | |
| 12 | 7***П | Хомут | |
| 12 | 7***П | Хомут | |
| 13 | 5***П | Труба | |
| 13 | 5***П | Труба | |
| 14 | 2***П | Труба | |
| 14 | 5***П | Труба | |
| 15 | 7***3 | Прокладка | |
| 16 | 8***4 | Скоба | |
| 17 | Ш***9 | Шайба 6Т 65Г 09 | |
| 18 | Г***9 | Гайка М6-6.019 | |
| 19 | Ш***0 | Шарик Б5-200 | |
| 20 | 2***П | Ниппель | |
| 21 | 3***3 | Гайка | |
| 22 | Ш***9 | Шайба 16 ОТ 65Г 09 | |
| 23 | 5***П | Лента | |
| 24 | 5***П | Бак в сборе | |
| 24 | 5***П | Бак | |
| 24 | 5***П | Бак | |
| 25 | К***3 | Звено цепочки | |
| 26 | 5***П | Крышка | |
| 27 | 7***3 | Пружина | |
| 28 | 1***6 | Фильтр 160Б | |
| 28 | Ф***Б | Фильтр 160Б | |
| 29 | 5***2 | Линейка | |
| 30 | 7***6 | Прокладка | |
| 30 | 7***6 | Прокладка | |
| 31 | 4***5 | Кран ПП6-1 | |
| 32 | 6***П | Установка топливного бака | |
| 32 | 6***П | Установка топливного бака | |
| 33 | 5***8 | Планка |
