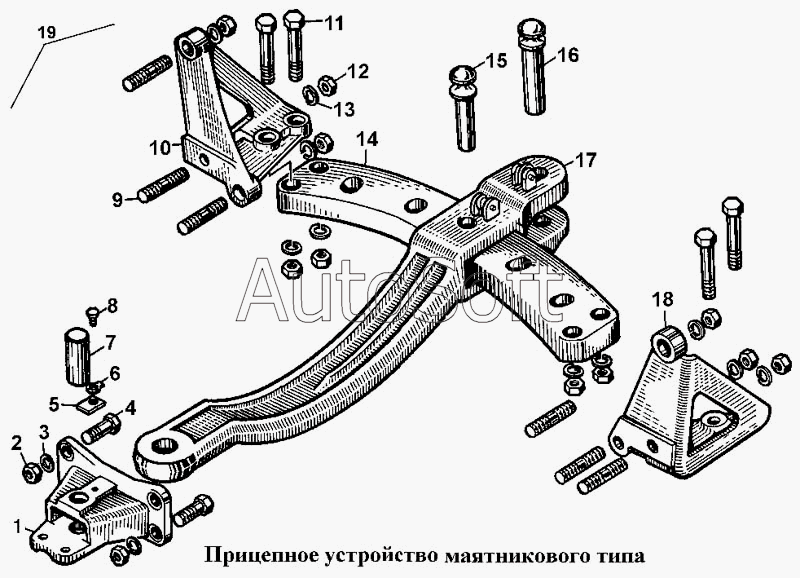

Каталог запасных частей к технике: ЧТЗ Т-170. Прицепное устройство маятникового типа
11
19
18
17
17
16
15
14
13
12
1
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | Кронштейн передний | |
| 2 | Г***9 | Гайка М24-6.019 | |
| 3 | Ш***9 | Шайба 24Т 65Г 09 | |
| 4 | Б***9 | Болт М24х75.88.45.019 | |
| 5 | 2***6 | Планка | |
| 6 | 7***2 | Шайба | |
| 7 | 2***5 | Ось | |
| 8 | Б***9 | Болт М12х1,25х25.58.019 | |
| 9 | 2***8 | Шпилька | |
| 10 | 2***0 | Кронштейн левый | |
| 11 | 2***6 | Болт | |
| 12 | Г***9 | Гайка М30х2-8.019 | |
| 13 | Ш***9 | Шайба 30 65Г 09 | |
| 14 | 2***2 | Площадка | |
| 15 | 2***7 | Штырь площадки | |
| 16 | 2***8 | Штырь серьги | |
| 17 | 2***П | Серьга | |
| 17 | 5***П | Серьга | |
| 18 | 2***1 | Кронштейн правый | |
| 19 | 2***П | Прицепное устройство |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
