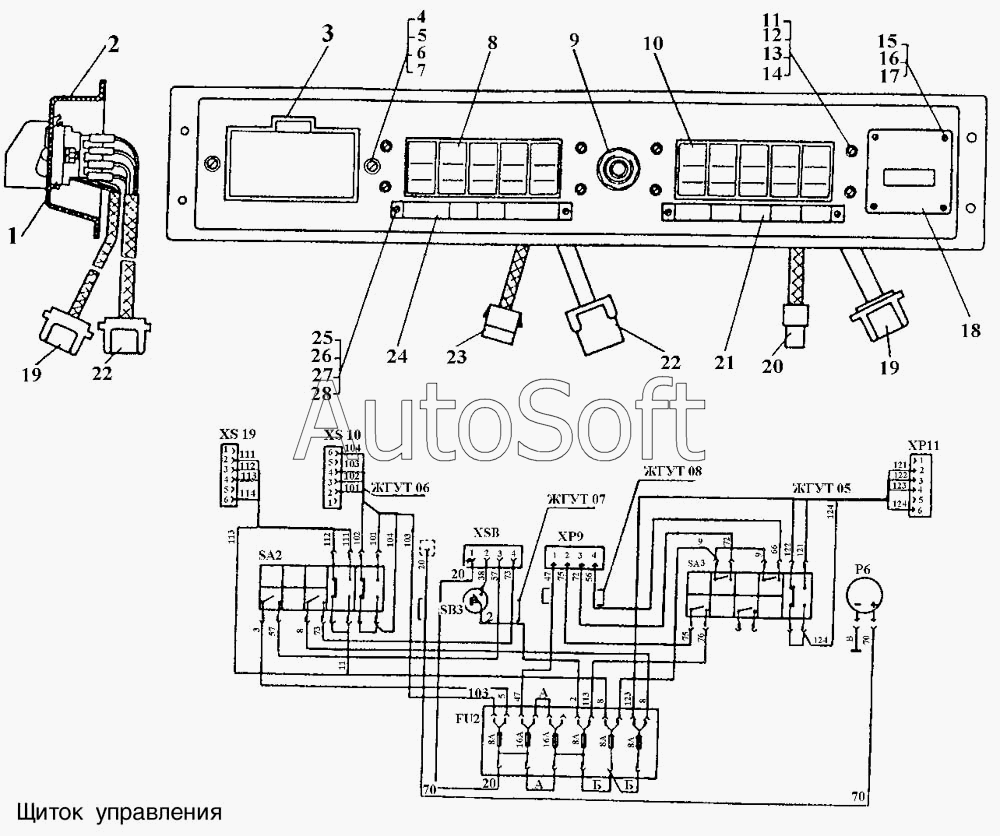

Каталог запасных частей к технике: ЧТЗ Т-170. Щиток управления
21
13
14
15
16
17
18
19
19
20
12
22
22
23
24
25
26
27
28
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-10-343СП | 5***П | Провод 82 | |
| 50-10-662 СП | 5***П | Жгут 09 | |
| 50-10-663СП | 5***П | Провод | |
| 50-10-664СП | 5***П | Провод | |
| 50-10-720СП | 5***П | Щиток управления | |
| 1 | 7***0 | Проставка | |
| 2 | 7***0 | Панель щитка управления | |
| 3 | Б***0 | Блок предохранителей ПР-120 | |
| 4 | В***9 | Винт В.М6-8gх18.58.019 | |
| 5 | Г***9 | Гайка М6.6.019 | |
| 6 | Ш***9 | Шайба 6Т 65Г 09 | |
| 7 | 3***1 | Шайба | |
| 8 | 5***П | Блок клавишных выключателей | |
| 9 | 1***0 | Выключатель | |
| 10 | 5***7 | Блок клавишных выключателей | |
| 11 | В***9 | Винт В.М4-6gх20.58.019 | |
| 12 | Г***9 | Гайка М4.6.019 | |
| 13 | Ш***6 | Шайба 4Т 65Г 06 | |
| 14 | 3***1 | Шайба | |
| 15 | В***9 | Винт В.М4-6gх25.58.019 | |
| 16 | Г***9 | Гайка М4-6Н.6.019 | |
| 17 | Ш***9 | Шайба 4Т 65Г 019 | |
| 18 | С***Ж | Счетчик времени наработки СВН-2-02Ж | |
| 19 | 5***П | Жгут 05 | |
| 20 | 5***П | Жгут 08 | |
| 21 | 5***1 | Табличка 125х12 | |
| 22 | 5***П | Жгут 06 | |
| 23 | 5***П | Жгут 07 | |
| 24 | 5***2 | Табличка 125х12 | |
| 25 | В***9 | Винт В.М3-6gх10.58.019 | |
| 26 | Г***9 | Гайка М3.6.019 | |
| 27 | Ш***6 | Шайба 3Т 65Г 06 | |
| 28 | 3***1 | Шайба |
