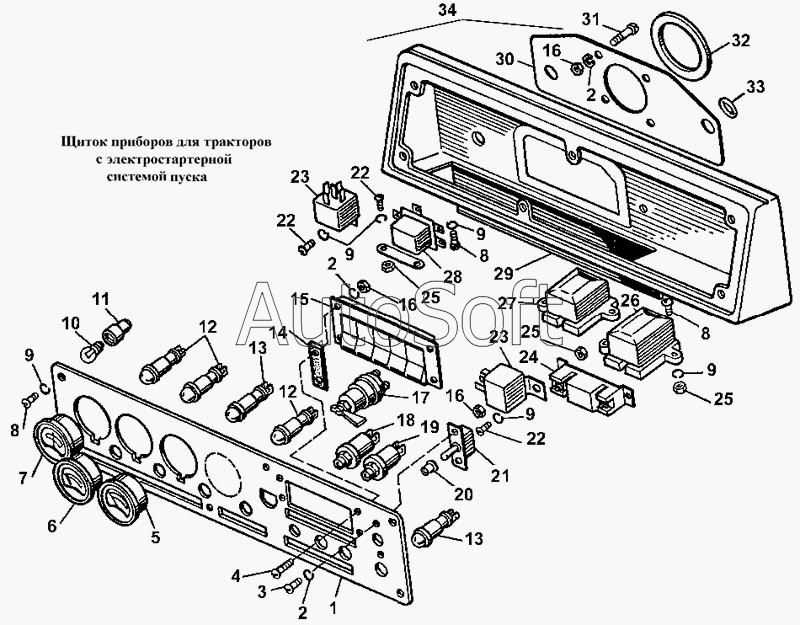

Каталог запасных частей к технике: ЧТЗ Т-170. Щиток приборов для тракторов с электростартерной системой пуска
27
19
20
21
22
22
22
23
23
24
25
25
25
26
18
28
29
30
31
32
33
34
34
9
9
9
9
9
1
2
2
2
3
4
5
6
7
8
8
8
10
11
12
12
13
13
14
15
16
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700-42-2370 | 7***0 | Приставка | |
| 1 | 5***П | Панель | |
| 2 | Ш***6 | Шайба 4Т 65Г 06 | |
| 3 | В***9 | Винты Б.М4-6gх10.58.019 | |
| 4 | В***9 | Винт В.М4-6gх20.58.019 | |
| 5 | У***Э | Приемник указателя температуры (Т) | |
| 6 | У***0 | Приемник указателя давления | |
| 7 | У***) | Указатель напряжения 11.3812-Э (Т) | |
| 8 | В***9 | Винт В.М6х18.58.019 | |
| 9 | Ш***9 | Шайба 6Т 65Г 09 | |
| 10 | Л***2 | Лампа А-24-2 | |
| 11 | Л***9 | Патрон | |
| 12 | Ф***р | Фонарь контрольной лампы ПД-20К-Э (Т) (рубиновый) | |
| 13 | Ф***з | Фонарь контрольной лампы ПД-20Л-Э (Т) (зеленый) | |
| 14 | 7***0 | Проставка | |
| 15 | 5***П | Блок клавишных выключателей | |
| 16 | Г***9 | Гайка М4 -6.019 | |
| 17 | В***) | Выключатель ВК 862-Э (Т) | |
| 18 | В***) | Выключатель ВК 322-Э (Т) | |
| 19 | 1***0 | Выключатель | |
| 20 | 7***6 | Колпачок | |
| 21 | В***Э | Выключатель 4606.3710-Э | |
| 22 | В***9 | Винт В.М6х12.58.019 | |
| 23 | 1***0 | Реле | |
| 24 | Р***м | Резистор добавочный с электротермическим реле 1212.3741 | |
| 25 | Г***9 | Гайка М6-0.019 | |
| 26 | Б***) | Блок предохранителей ПР 102Б-Э (Т) | |
| 27 | Б***) | Блок предохранителей ПР 107-Э (Т) | |
| 28 | Р***) | Реле РС 256-Э (Т) | |
| 29 | 1***П | Корпус | |
| 30 | 5***1 | Кронштейн | |
| 31 | В***9 | Винт В.М4-6gх16.58.019 | |
| 32 | 5***2 | Кольцо | |
| 33 | 4***8 | Кольцо | |
| 34 | 5***П | Щиток приборов | |
| 34 | 5***П | Щиток приборов для тракторов с электростартерной системой пуска дизеля |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
