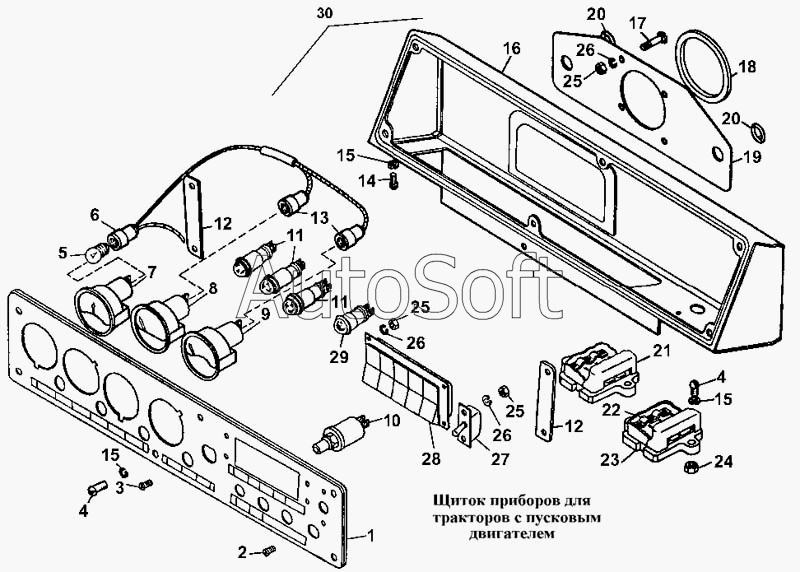

Каталог запасных частей к технике: ЧТЗ Т-170. Щиток приборов для тракторов с пусковым двигателем
24
18
19
19
20
20
21
22
22
23
17
25
25
25
26
26
26
27
27
28
28
29
30
8
1
1
2
3
4
4
5
6
7
9
10
11
11
12
12
13
14
15
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700-42-2370 | 7***0 | Приставка | |
| 1 | 5***П | Панель | |
| 1 | 5***П | Панель | |
| 2 | В***9 | Винт В.М4-6gх10.58.019 | |
| 3 | В***9 | Винт В.М4-6gх20.58.019 | |
| 4 | В***9 | Винт В.М6х18.58.019 | |
| 5 | Л***2 | Лампа А 24-2 | |
| 6 | Л***9 | Патрон | |
| 7 | У***) | Указатель напряжения 11.3812-Э (Т) | |
| 8 | У***0 | Приемник указателя давления | |
| 9 | У***Э | Приемник указателя температуры (Т) | |
| 10 | В***) | Выключатель ВК 322-Э (Т) | |
| 11 | Ф***р | Фонарь контрольной лампы ПД-20К-Э (Т) (рубиновый) | |
| 12 | 7***0 | Проставка | |
| 13 | П***) | Патрон ПП 124Д-Э (Т) | |
| 14 | В***9 | Винт В.М6х12.58.019 | |
| 15 | Ш***9 | Шайба 6Т 65Г 09 | |
| 16 | 1***П | Корпус | |
| 17 | В***9 | Винт В.М4-6gх16.58.019 | |
| 18 | 5***2 | Кольцо | |
| 19 | 5***1 | Кронштейн | |
| 19 | 5***1 | Кронштейн | |
| 20 | 4***8 | Кольцо | |
| 21 | Б***) | Блок предохранителей ПР 107-Э (Т) | |
| 22 | 2***0 | Шинка | |
| 22 | 2***8 | Шинка | |
| 23 | Б***) | Блок предохранителей ПР 102Б-Э (Т) | |
| 24 | Г***9 | Гайка М6-6.019 | |
| 25 | Г***9 | Гайка М4-6.019 | |
| 26 | Ш***6 | Шайба 4Т 65Г 06 | |
| 27 | В***Э | Выключатель 4606.3710-Э | |
| 27 | В***Т | Выключатель 4607.3710-Т | |
| 28 | 5***П | Блок клавишных выключателей | |
| 28 | Б***1 | Блок клавишных выключателей 53.3710-02.17-Э (Т) | |
| 29 | Ф***з | Фонарь контрольной лампы ПД-20Л-Э (Т) (зеленый) | |
| 30 | 5***П | Щиток приборов |
