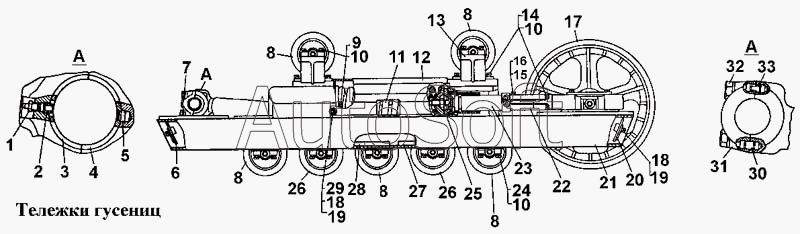

Каталог запасных частей к технике: ЧТЗ Т-170. Тележки гусениц
24
15
16
17
18
18
19
19
20
21
22
23
14
25
26
26
27
28
29
30
31
32
33
5
1
2
3
4
6
7
8
8
8
8
8
9
10
10
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 24-21-111СП | 2***П | Тележка гусеницы левая Т-170.00 | |
| 24-21-112СП | 2***П | Тележка гусеницы правая Т-170.00 | |
| 24-21-165СП | 2***П | Рама тележки левая Т-170.00 и Т-170.01 | |
| 50-21-132СП | 5***П | Механизм сдавания Т-170.00 | |
| 50-21-232СП | 5***П | Тележка гусеницы правая Т-170.01 | |
| 50-21-233СП | 5***П | Тележка гусеницы левая Т-170.01 | |
| 1 | М***6 | Масленка 1.3.Ц6 | |
| 2 | 2***2 | Штифт крышки пяты | |
| 3 | 2***7 | Вкладыш | |
| 4 | 2***0 | Вкладыш | |
| 5 | 2***1 | Штифт пяты | |
| 6 | 5***7 | Крышка | |
| 7 | Ш***9 | Шайба 30 65Г 09 | |
| 8 | 2***П | Каток однобортный | |
| 9 | Б***9 | Болт М20х50.88.019 | |
| 10 | Ш***9 | Шайба 20 ОТ 65Г 09 | |
| 11 | 2***П | Механизм сдавания | |
| 12 | 5***8 | Щиток | |
| 13 | 2***4 | Кронштейн | |
| 14 | 2***4 | Болт | |
| 15 | 6***8 | Стопор | |
| 16 | Ш***9 | Шайба 16 ОТ 65Г 09 | |
| 17 | 2***П | Колесо натяжное | |
| 18 | Ш***9 | Шайба 12 ОТ 65Г 09 | |
| 19 | Б***9 | Болт М12х25.58.019 | |
| 20 | 5***6 | Крышка | |
| 21 | 2***П | Рама тележки правая Т-170.00 и Т-170.01 | |
| 22 | 5***3 | Вилка | |
| 23 | 5***П | Механизм натяжения | |
| 24 | 7***6 | Болт | |
| 25 | 2***П | Фланец | |
| 26 | 2***П | Каток двубортный | |
| 27 | 5***2 | Планка | |
| 28 | 5***3 | Планка | |
| 29 | 3***2 | Шайба | |
| 30 | 3***2 | Штифт | |
| 31 | 5***5 | Крышка пяты | |
| 32 | 7***6 | Болт | |
| 33 | 7***2 | Штифт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
