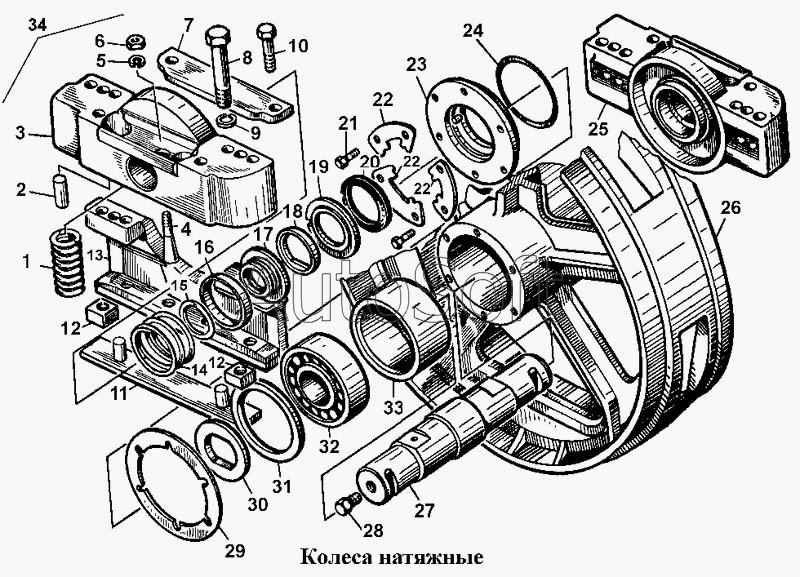

Каталог запасных частей к технике: ЧТЗ Т-170. Колеса натяжные
28
20
21
22
22
22
23
24
25
26
27
27
19
29
29
30
31
32
33
34
34
10
2
3
3
4
5
6
7
8
9
1
11
12
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Пружина | |
| 2 | 5***5 | Штифт | |
| 3 | 2***4 | Опора правая | |
| 3 | 2***П | Опора правая | |
| 4 | 1***5 | Стопор | |
| 5 | Ш***9 | Шайба 12 ОТ 65Г 09 | |
| 6 | 3***0 | Гайка | |
| 7 | 1***0 | Крышка | |
| 8 | Б***9 | Болт М24х2х160.109.40х019 | |
| 9 | Ш***9 | Шайба 24Т 65Г 09 | |
| 10 | Б***9 | Болт 16х1,5х70.58.019 | |
| 11 | 5***П | Плита | |
| 12 | 7***0 | Бонка | |
| 13 | 2***П | Упор | |
| 14 | 7***8 | Пружина | |
| 15 | 7***9 | Кольцо | |
| 16 | 2***0 | Обойма | |
| 17 | 7***2 | Манжета | |
| 18 | 2***6 | Кольцо | |
| 19 | 2***7 | Кольцо | |
| 20 | 7***9 | Прокладка | |
| 21 | 2***6 | Болт | |
| 22 | 7***1 | Шайба | |
| 23 | 2***П | Шайба | |
| 24 | К***2 | Кольцо 140х150-58-2-2 | |
| 25 | 2***5 | Опора левая | |
| 26 | 5***2 | Колесо натяжное | |
| 27 | 2***3 | Ось | |
| 27 | 2***1 | Ось | |
| 28 | 7***0 | Пробка | |
| 29 | 2***4 | Прокладка | |
| 29 | 2***1 | Прокладка | |
| 30 | 2***9 | Шайба | |
| 31 | 7***0 | Кольцо | |
| 32 | П***У | Подшипник 2614КМУ | |
| 33 | 2***2 | Втулка | |
| 34 | 2***П | Колесо натяжное | |
| 34 | 5***П | Колесо натяжное левое |
