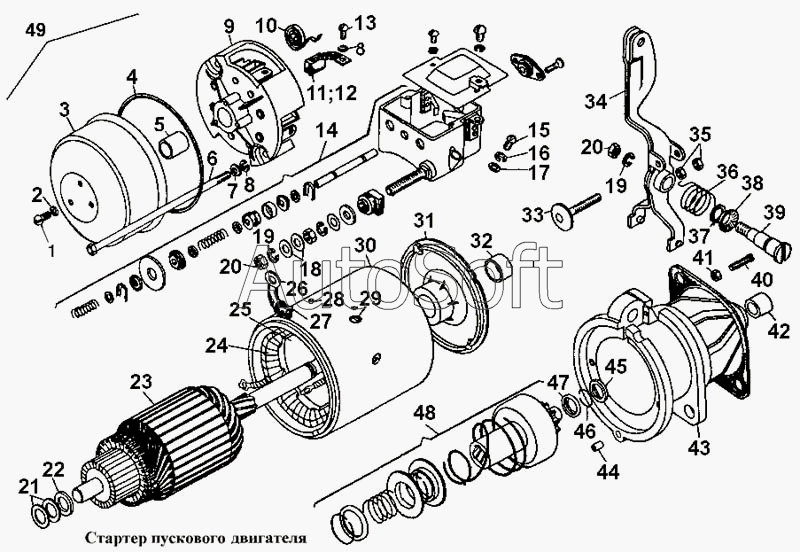

Каталог запасных частей к технике: ЧТЗ Т-170. Стартер пускового двигателя
39
27
28
29
30
31
32
33
34
35
36
37
38
26
40
41
42
43
43
44
45
46
47
48
49
49
14
2
3
4
5
6
7
8
8
9
10
11
12
13
1
15
16
17
18
19
19
20
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В***6 | Винт В.2М4х8.58.016 | |
| 2 | Ш***6 | Шайба 4Н 65Г 016 | |
| 3 | С***1 | Кожух | |
| 4 | С***2 | Кольцо уплотнительное | |
| 5 | С***2 | Вкладыш | |
| 6 | С***3 | Шпилька | |
| 7 | С***1 | Шайба | |
| 8 | Ш***9 | Шайба 6Т 65Г 09 | |
| 9 | С***0 | Крышка | |
| 10 | С***4 | Пружина | |
| 11 | Ф***2 | Щетка в сборе | |
| 12 | Ф***2 | Щетка в сборе | |
| 13 | В***6 | Винт В.2М5х12.58.016 | |
| 14 | В***0 | Выключатель | |
| 15 | В***6 | Винт В.2М5х22.58.016 | |
| 16 | Ш***6 | Шайба 5Т 65Г 016 | |
| 17 | Ш***6 | Шайба 5.01.016 | |
| 18 | Ш***6 | Шайба 8х1.016 | |
| 19 | Ш***6 | Шайба 8 65Г 016 | |
| 20 | 4***5 | Гайка М8-6Н.6.016 | |
| 21 | С***9 | Шайба | |
| 22 | С***5 | Шайба | |
| 23 | С***0 | Якорь | |
| 24 | С***0 | Катушки полюсов | |
| 25 | С***2 | Полюс | |
| 26 | С***0 | Вывод | |
| 27 | С***6 | Втулка | |
| 28 | С***6 | Шпилька 1-ГБФ-95 | |
| 29 | С***5 | Винт полюса Х1-9449 | |
| 30 | С***0 | Корпус | |
| 31 | С***1 | Держатель подшипника | |
| 32 | С***2 | Вкладыш | |
| 33 | С***0 | Штифт | |
| 34 | С***0 | Рычаг | |
| 35 | Г***6 | Гайка М6-6Н.5.016 | |
| 36 | С***6 | Пружина | |
| 37 | М***7 | Шайба | |
| 38 | С***5 | Втулка | |
| 39 | С***4 | Ось | |
| 40 | В***6 | Винт В.М5х30.56 | |
| 41 | Г***6 | Гайка М5-6Н.5.016 | |
| 42 | С***2 | Вкладыш СХ-138-58 | |
| 43 | С***0 | Крышка | |
| 43 | С***1 | Крышка | |
| 44 | С***6 | Штифт | |
| 45 | С***5 | Шайба | |
| 46 | С***7 | Кольцо | |
| 47 | С***4 | Кольцо | |
| 48 | С***1 | Привод | |
| 49 | С***Т | Стартер | |
| 49 | С***Э | Стартер |
