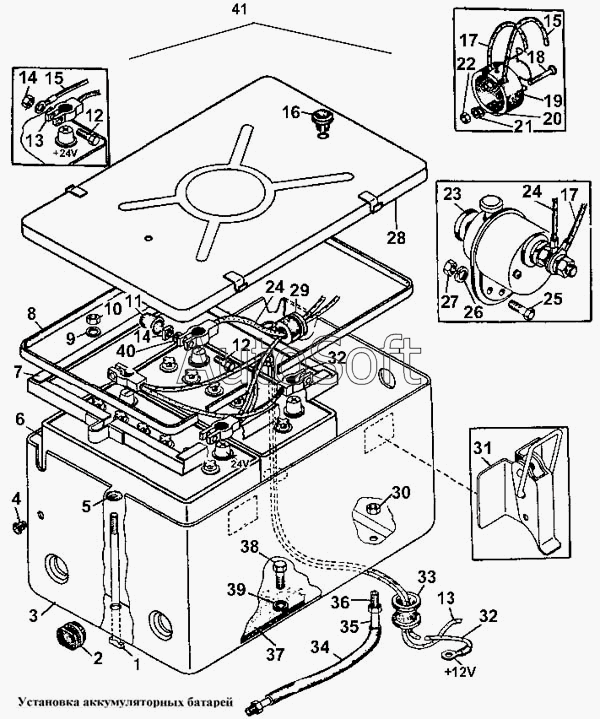

Каталог запасных частей к технике: ЧТЗ Т-170. Установка аккумуляторных батарей
31
22
23
23
23
24
24
25
26
27
28
29
30
21
32
32
33
34
35
36
37
38
39
40
41
11
2
3
4
5
6
6
7
8
9
10
1
12
12
13
13
14
14
15
15
16
17
17
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***2 | Стяжка | |
| 2 | 7***7 | Амортизатор | |
| 3 | 5***П | Контейнер | |
| 4 | 7***0 | Пистон | |
| 5 | 4***8 | Кольцо | |
| 6 | 6***А | Батарея | |
| 6 | 6***Э | Батарея | |
| 7 | 5***П | Рамка | |
| 8 | 7***5 | Уплотнение | |
| 9 | 3***1 | Шайба | |
| 10 | Г***9 | Гайка М10-6.019 | |
| 11 | 7***3 | Колпачок | |
| 12 | 2***8 | Болт | |
| 13 | 5***П | Провод 271 | |
| 14 | Г***9 | Гайка М8-6.019 | |
| 15 | 5***П | Провод 77 | |
| 16 | 7***5 | Пистон | |
| 17 | 2***П | Провод | |
| 18 | В***9 | Винт В.2М3-6gх25.58.019 | |
| 19 | 4***Т | Розетка штепсельная | |
| 19 | 4***Э | Розетка штепсельная | |
| 20 | 3***1 | Шайба | |
| 21 | Ш***6 | Шайба 3Т 65Г 06 | |
| 22 | Г***9 | Гайка М3-6.019 | |
| 23 | В***Т | Выключатель массы | |
| 23 | В***У | Выключатель массы | |
| 23 | В***Э | Выключатель массы | |
| 24 | 2***П | Провод 51 | |
| 25 | Б***9 | Болт М6х16.58.019 | |
| 26 | Ш***9 | Шайба 6Т 65Г 09 | |
| 27 | Г***9 | Гайка М6-6.019 | |
| 28 | 5***П | Крышка | |
| 29 | 7***4 | Втулка | |
| 30 | 3***0 | Гайка | |
| 31 | 2***П | Замок | |
| 32 | 5***П | Провод 322 | |
| 33 | 7***0 | Кольцо | |
| 34 | 7***1 | Шланг | |
| 35 | 5***6 | Трубка | |
| 36 | 4***1 | Ниппель | |
| 37 | 7***3 | Прокладка | |
| 38 | Б***9 | Болт М12х30.58.019 | |
| 39 | Ш***9 | Шайба 12 ОТ 65Г 09 | |
| 40 | Ш***9 | Шайба 8Т 65Г 09 | |
| 41 | 5***П | Установка аккумуляторных батарей |
