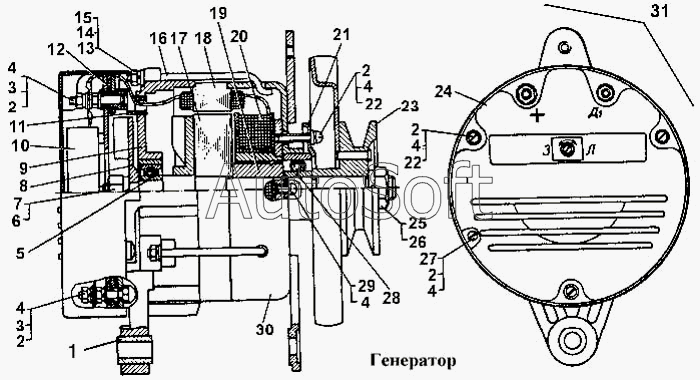

Каталог запасных частей к технике: ЧТЗ Т-170. Генератор
1
2
2
2
2
2
3
3
4
4
4
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
19
20
21
22
22
23
24
25
26
27
28
29
30
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Втулка | |
| 2 | Ш***6 | Шайба 5.01.016 | |
| 3 | Г***6 | Гайка М5-6Н.5.016 | |
| 4 | 5***6 | Шайба (498161004) | |
| 5 | 6***9 | Шарикоподшипник | |
| 6 | Г***9 | Гайка М12-6Н.04А.019 | |
| 7 | Ш***6 | Шайба 12Л 65Г 06 | |
| 8 | 6***3 | Вентилятор | |
| 9 | 6***0 | Крышка задняя | |
| 10 | 2***2 | Регулятор напряжения 2412.3702 | |
| 11 | 6***1 | Изолятор | |
| 12 | Б***2 | Блок выпрямителя БПВ 41-100-02 | |
| 13 | Ш***6 | Шайба 6.01.016 | |
| 14 | Г***6 | Гайка М6-6Н.5.016 | |
| 15 | 4***1 | Шайба 6Л 65Г 06 | |
| 16 | 6***0 | Болт стяжной | |
| 17 | 6***0 | Ротор | |
| 17 | 6***0 | Ротор тропического исполнения | |
| 18 | 7***0 | Статор | |
| 19 | 6***5 | Втулка | |
| 19 | 6***5 | Втулка тропического исполнения | |
| 20 | 6***0 | Катушка возбуждения | |
| 21 | 4***7 | Крышка подшипника | |
| 22 | В***6 | Винт В.М5-6gх26.48.016 | |
| 23 | 7***0 | Шкив с вентилятором | |
| 24 | 7***1 | Крышка регулирующего устройства | |
| 25 | Г***9 | Гайка М16х1,5-6Н.04А-019 | |
| 26 | Ш***6 | Шайба 16Л 65Г 06 | |
| 27 | В***6 | Винт В.М5-6gх14,5.48.016 | |
| 28 | 6***9 | Шарикоподшипник (46198271402) | |
| 29 | В***6 | Винт В.М5-6gх10,5.48.016 | |
| 30 | 6***0 | Крышка передняя | |
| 30 | 6***0 | Крышка передняя тропического исполнения | |
| 31 | 7***0 | Генератор | |
| 31 | 7***0 | Генератор тропического исполнения |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
