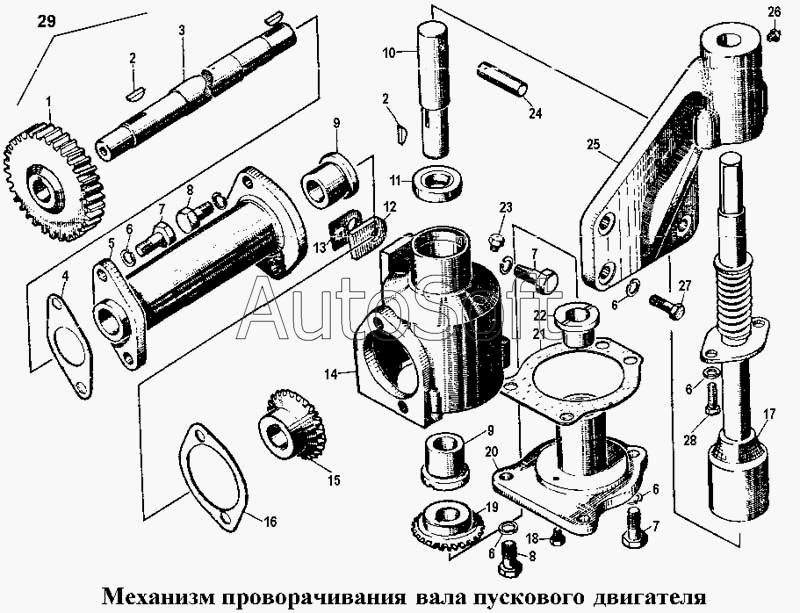

Каталог запасных частей к технике: ЧТЗ Т-170. Механизм проворачивания вала пускового двигателя
22
14
15
16
17
18
19
20
21
13
23
24
25
26
27
28
29
12
11
10
9
9
8
8
7
7
7
6
6
6
6
6
5
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16-74-1СП | 1***П | Устройство ручного запуска | |
| 17-74-197СП | 1***П | Корпус | |
| 17-74-198СП | 1***П | Кронштейн | |
| 17-74-199СП | 1***П | Корпус | |
| 1 | 1***2 | Шестерня | |
| 2 | 3***6 | Шпонка | |
| 3 | 1***7 | Валик | |
| 4 | 7***3 | Прокладка | |
| 5 | 1***4 | Кронштейн | |
| 6 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| 7 | Б***9 | Болт М10х25.58.019 | |
| 8 | Б***9 | Болт М10х20.58.019 | |
| 9 | 1***3 | Втулка | |
| 10 | 1***2 | Валик | |
| 11 | 4***П | Сальник | |
| 12 | 7***0 | Прокладка | |
| 13 | 7***9 | Прокладка | |
| 14 | 1***0 | Корпус | |
| 15 | 7***6 | Шестерня | |
| 16 | 4***7 | Прокладка | |
| 17 | 1***П | Валик | |
| 18 | 3***1 | Пробка | |
| 19 | 7***3 | Шестерня | |
| 20 | 7***0 | Опора | |
| 21 | 4***6 | Прокладка | |
| 22 | 7***1 | Втулка | |
| 23 | 3***1 | Пробка | |
| 24 | 7***4 | Палец | |
| 25 | 5***1 | Кронштейн | |
| 26 | М***6 | Масленка 1.3.Ц6 | |
| 27 | Б***9 | Болт М10х30.58.019 | |
| 28 | Б***9 | Болт М20х22.58.019 | |
| 29 | 1***П | Механизм проворачивания вала пускового двигателя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
