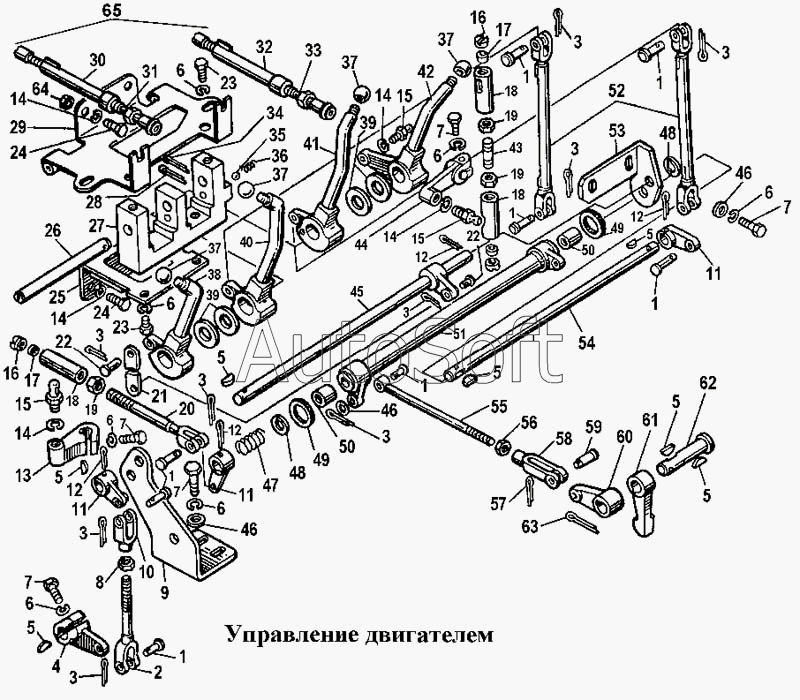

Каталог запасных частей к технике: ЧТЗ Т-170. Управление двигателем
38
47
46
46
46
45
44
43
42
41
40
39
39
48
48
37
37
37
37
36
35
34
33
32
31
30
57
65
65
64
63
62
61
60
59
58
29
56
55
54
53
52
51
50
50
49
49
1
1
1
1
1
1
1
10
9
8
7
7
7
7
7
6
6
6
6
6
6
6
5
5
5
5
5
5
5
4
3
3
3
3
3
3
3
3
3
2
11
11
11
20
28
27
26
25
24
24
23
23
22
22
21
19
19
19
18
18
18
17
17
16
16
15
15
15
14
14
14
14
14
13
12
12
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16-74-185СП | 1***П | Тяга | |
| 16-74-196СП | 1***П | Тяга | |
| 24-12-106СП | 2***П | Тяга | |
| 51-74-130СП | 5***П | Мостик переходной | |
| 51-74-133СП | 5***П | Тяга | |
| 51-74-137СП | 5***П | Валик | |
| 51-74-141СП | 5***П | Тяга | |
| 51-74-142СП | 5***П | Тяга | |
| 74107СП | 7***П | Муфта | |
| 1 | 7***5 | Ось | |
| 2 | 5***П | Тяга | |
| 3 | Ш***5 | Шплинт 2,5х25 | |
| 4 | 1***3 | Рычаг | |
| 5 | 7***4 | Шпонка | |
| 6 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| 7 | Б***9 | Болт М10х0.58.019 | |
| 8 | Г***9 | Гайка М10-6.019 | |
| 9 | 5***0 | Кронштейн | |
| 10 | 2***8 | Вилка | |
| 11 | 5***7 | Рычаг | |
| 12 | Ш***0 | Шплинт 3,2х40 | |
| 13 | 5***4 | Рычаг | |
| 14 | Ш***9 | Шайба 12 ОТ 65Г 09 | |
| 15 | 7***9 | Палец | |
| 16 | 7***7 | Пробка | |
| 17 | 7***1 | Вкладыш | |
| 18 | 7***6 | Корпус | |
| 19 | Г***9 | Гайка М12х1,25-6.019 | |
| 20 | 1***П | Тяга | |
| 21 | 5***6 | Тяга | |
| 22 | 7***5 | Ось | |
| 23 | Б***9 | Болт М10х20.58.019 | |
| 24 | Б***9 | Болт М12х30.58.019 | |
| 25 | 5***П | Кронштейн | |
| 26 | 7***4 | Ось | |
| 27 | 5***8 | Кронштейн | |
| 28 | Ш***0 | Шплинт 4х50 | |
| 29 | 5***П | Кронштейн | |
| 30 | 5***П | Оболочка | |
| 31 | 5***П | Тяга | |
| 32 | 5***П | Оболочка | |
| 33 | 5***П | Тяга | |
| 34 | Ш***0 | Шплинт 4х50 | |
| 35 | Ш***0 | Шарик Б 10-200 | |
| 36 | 3***6 | Пружина | |
| 37 | Р***Т | Ручка 409.474.001-03Т | |
| 38 | 5***П | Рычаг | |
| 39 | 1***2 | Прокладка | |
| 40 | 5***П | Рычаг | |
| 41 | 5***П | Рычаг | |
| 42 | 5***П | Рычаг | |
| 43 | 7***2 | Шпилька | |
| 44 | 1***3 | Рычаг | |
| 45 | 5***П | Валик | |
| 46 | 3***8 | Шайба | |
| 47 | 3***6 | Пружина | |
| 48 | 3***4 | Шайба | |
| 49 | 7***1 | Сальник | |
| 50 | 1***8 | Втулка | |
| 51 | 5***П | Валик | |
| 52 | 5***П | Тяга | |
| 53 | 5***П | Кронштейн | |
| 54 | 5***П | Валик | |
| 55 | 2***6 | Тяга | |
| 56 | 7***9 | Гайка | |
| 57 | Ш***5 | Шплинт 3,2х25 | |
| 58 | 2***1 | Вилка | |
| 59 | 1***7 | Палец | |
| 60 | 2***1 | Рычаг | |
| 61 | 5***2 | Рычаг | |
| 62 | 5***0 | Валик | |
| 63 | Ш***0 | Шплинт 5х50 | |
| 64 | Г***9 | Гайка М12-6.019 | |
| 65 | 5***П | Блок управления | |
| 65 | 5***П | Управление двигателем |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
