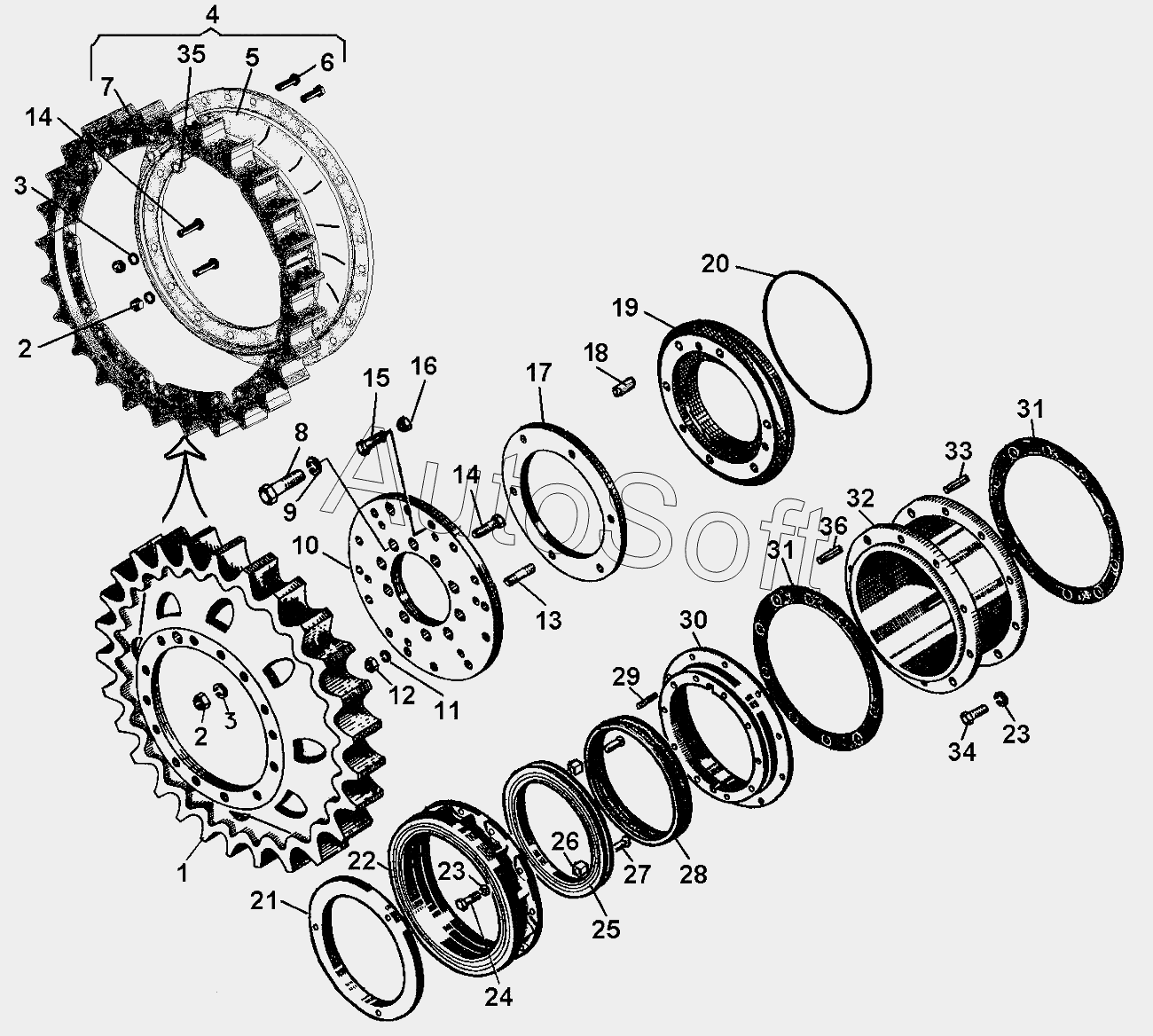

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Детали бортового редуктора (ведущее колесо, лабиринтное уплотнение, проставка)
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Венец ведущего колеса | |
| 2 | 7***8 | Гайка | |
| 3 | Ш***9 | Шайба 20.ОТ.65Г.09 | |
| 4 | 5***П | Колесо ведущее | |
| 5 | 5***0 | Ступица | |
| 6 | Б***2 | Болт | |
| 7 | 5***1 | Сегмент | |
| 8 | 7***9 | Болт | |
| 9 | Ш***9 | Шайба 27Н.65Г.09 | |
| 10 | 5***8 | Фланец | |
| 11 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 12 | 7***4 | Гайка | |
| 13 | 7***2 | Шпилька | |
| 14 | 7***2 | Болт | |
| 15 | Б***9 | Болт | |
| 16 | Г***9 | Гайка | |
| 17 | 5***1 | Проставка | |
| 18 | 7***9 | Штифт | |
| 19 | 5***0 | Лабиринт | |
| 20 | 7***3 | Кольцо | |
| 21 | 2***7 | Диск | |
| 22 | 2***7 | Лабиринт | |
| 23 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 24 | Б***9 | Болт | |
| 25 | 2***1 | Диск | |
| 26 | 2***2 | Сухарик | |
| 27 | 7***7 | Палец | |
| 28 | 7***2 | Манжета | |
| 29 | 7***6 | Пружина | |
| 30 | 2***1 | Фланец | |
| 31 | 7***8 | Прокладка | |
| 32 | 2***П | Проставка | |
| 33 | 7***6 | Штифт | |
| 34 | Б***9 | Болт | |
| 35 | 3***1 | Гайка М20х1,5 | |
| 36 | 7***3 | Штифт |
