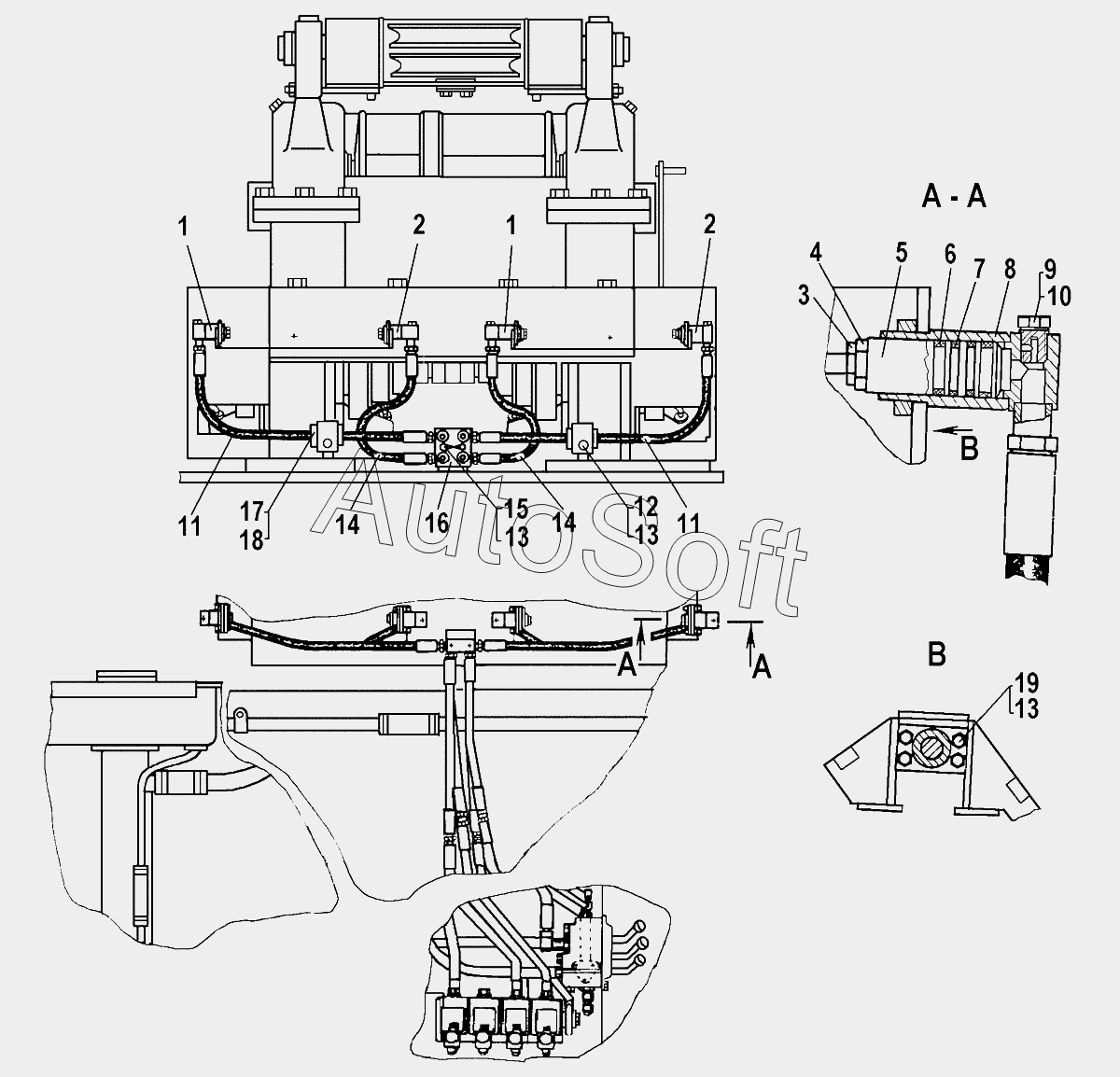

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Гидросистема управления лебедкой
71-26-2СП
1
1
2
2
3
4
5
6
7
8
8
9
10
11
11
11
12
13
13
13
14
14
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 71-26-2СП | 7***П | Гидросистема управления лебедкой | |
| 1 | 7***П | Цилиндр | |
| 2 | 7***П | Цилиндр | |
| 3 | 7***2 | Болт | |
| 4 | 7***9 | Контргайка | |
| 5 | 7***0 | Шток | |
| 6 | Е***2 | Кольцо Е23-027-032 | |
| 7 | 0***5 | Кольцо 027-032-30-2-5 | |
| 8 | 7***П | Корпус | |
| 8 | 7***П | Корпус | |
| 9 | 3***1 | Пробка | |
| 10 | 4***0 | Кольцо | |
| 11 | 5***П | Рукав 12 | |
| 11 | 5***П | Рукав 12 | |
| 12 | Б***9 | Болт М10-6gх22.58.019 | |
| 13 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 14 | 5***П | Рукав 12 | |
| 14 | 5***П | Рукав 12 | |
| 15 | Б***9 | Болт | |
| 16 | 7***П | Коллектор | |
| 17 | 2***5 | Хомут | |
| 18 | 7***6 | Прокладка | |
| 19 | Б***8 | Болт М10-6gх30.58 |
